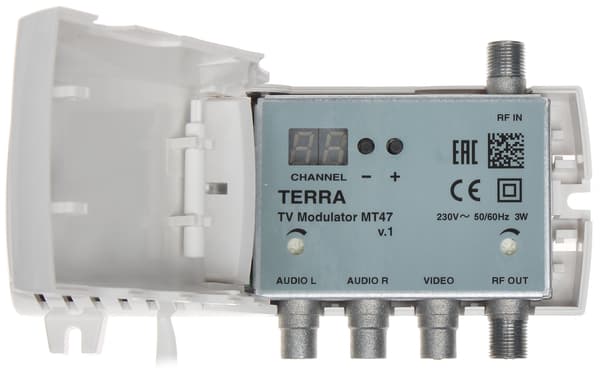

MT-47 TV-MODULATOR

Dobbeltsidebåndsmodulator med mikroprocessorstyring. Udgangskanalen vælges ved hjælp af to knapper (synlige efter åbning af dækslet), og dens nummer, ligesom hver parameter beskrevet nedenfor, hvis værdi kan ændres, vises på LED-displayet. Kanalnummeret og værdierne for andre parametre gemmes i en ikke-flygtig hukommelse. Brugen af ​​et kvartslåst PLL-kredsløb (Power Line Lock) sikrer næsten nul frekvensfejl. Disse modulatorer kan kaskaderes. De muliggør også summering af det modulerede signal med det jordbaserede tv-signal. Modulatoren kan sikres mod uautoriseret adgang. Det er værd at bemærke, at Terra sammenlignet med tidligere modulatorserier har implementeret flere PAL-systemvarianter.

• Indgange: 1 stk. videokomposit (Cinch) 1 stk. RF (F) 2 stk. lyd (Cinch)
• Udgang: 1 stk. RF (F)
• Videoindgangsfrekvensområde: 20 Hz ... 6 MHz
• Indgangsniveau / impedans Video: 1 V ± 1dB/ 75 Ω
• Lydingangsfrekvensområde: 20 Hz ... 15 kHz
• Justering af lydindgangsniveau: 1 ... -14dB
• Lydingangsniveau / impedans / afvigelse: 775 mV RMS / 10 kΩ / 50 kHz
• RF-udgangsniveau (typisk) / impedans: 85dBµV/ 75 Ω
• Justering af RF-udgangsniveau: 0 ... -20dB
• PAL-udgangssignalversion RF: B/G/D/K/H/I/L/M/N/Australien
• RF-udgangsfrekvens (kanal) område: 170 MHz ... 230 MHz 470 MHz ... 862 MHz (K6-12, K21-69)
• Bærebølgenøjagtighed: ± 50 kHz
• Lydunderbærbølgefrekvens: 4,5 ; 5,5 ; 6,0 ; 6,5 MHz
• Videobærbølgejusteringsområde: ± 2,25 MHz maks. i trin på 0,25 MHz
• SAT / Terr pass-through tab: 2,5dB/ 1,5dB
• SAT / Terr pass-through frekvensområde: 47 MHz ... 2150 MHz
• Videofrekvensrespons: ± 1dB
• A/V-forhold: 12 / 16dB
• Amplitudemodulationsdybde (typisk): 81 %
• SNR (vægtet): ≥ 55dB
• Strømforsyning: 230 VAC @ 50Hz
• Strømforbrug: 2,5 W
• Driftstemperatur: -10 °C ... 50 °C
• Vægt: 0,336 kg
• Mål: 133 x 73 x 39 mm
• Garanti: 2 år

Udvalgte funktioner:

• justering af videobærerfrekvensen
• ændring af lydbærerens modulationsdybde
• ændring af lydbærerens afstand fra videobæreren
• justering af inputniveau og lydsignalafvigelse
