Relæmodul med fjernbetjening 433MHz

✅ Relæer: 4 i et lukket hus

✅ Rækkevidde: op til 100m i åbent område

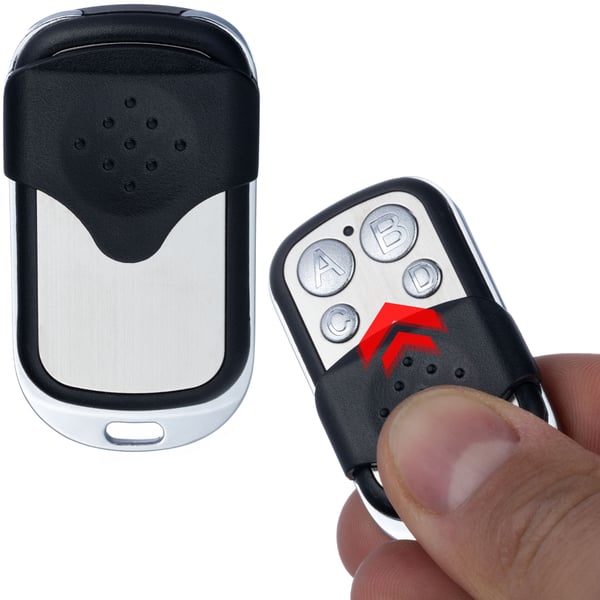

✅ Antal knapper på fjernbetjeningen: 4 (med et dæksel, der beskytter mod utilsigtet betjening) (tryk)

Dette 433MHz relæmodul med fjernbetjening er en alsidig løsning til forskellige styresystemapplikationer. Den er ideel til hjemmeautomation, sikkerhedssystemer, fjernbetjening af belysning og elektriske apparater. Takket være muligheden for at vælge mellem forskellige driftstilstande tilbyder modulet fleksibilitet og nem programmering, så det kan tilpasses brugerens individuelle behov.

Takket være sin robuste konstruktion, lange rækkevidde på op til 100 m og enkle programmering er modulet et pålideligt og praktisk værktøj, der vil øge komfort og funktionalitet i enhver applikation.

✳️ Specifikation:

✔️ Forsyningsspænding: 12V DC

✔️ Frekvens: 433 MHz

✔️ Standbystrøm: ~5 mA

✔️ Switchstrøm (1 relæ): ca. 35 mA

✔️ Switchstrøm (4 relæer): ca. 140mA

✔️ Husets dimensioner: 75mm x 54mm x 29mm

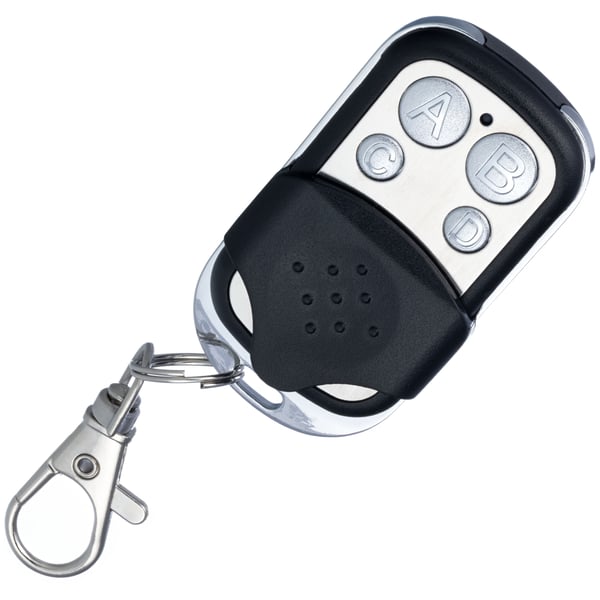

✔️ Fjernbetjeningens dimensioner: 55mm x 30mm x 14mm

✔️ Antal knapper på fjernbetjeningen: 4 (med dæksel)

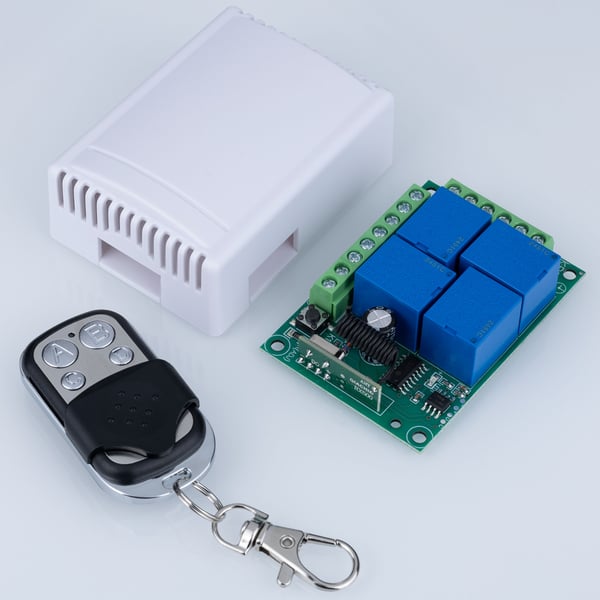

✳️ Beskrivelse af sæt:

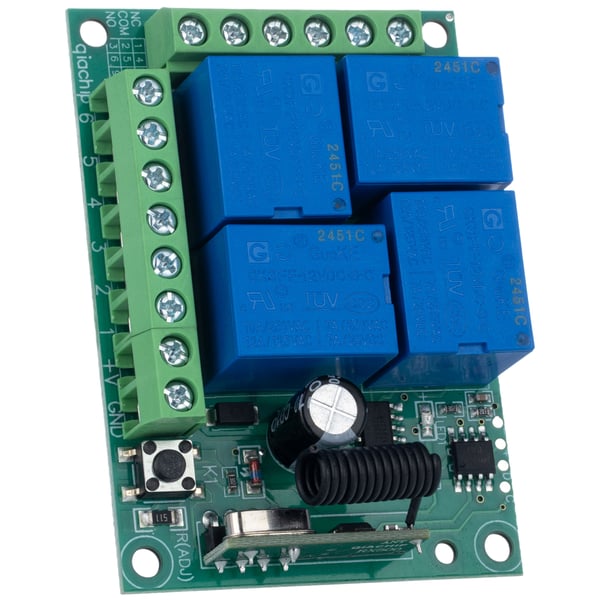

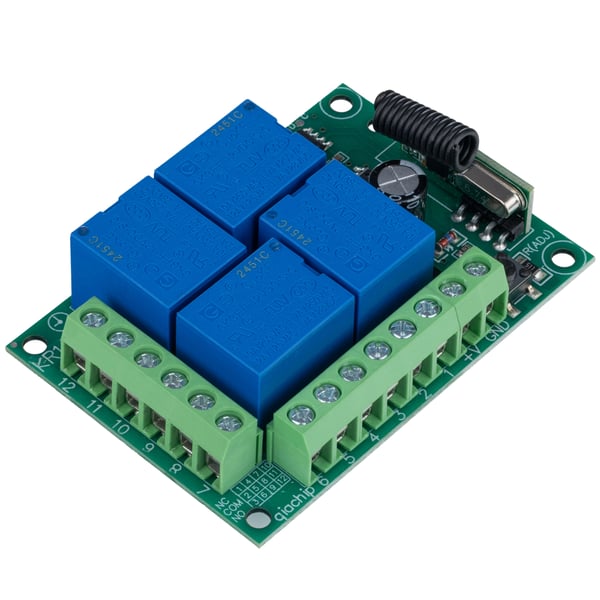

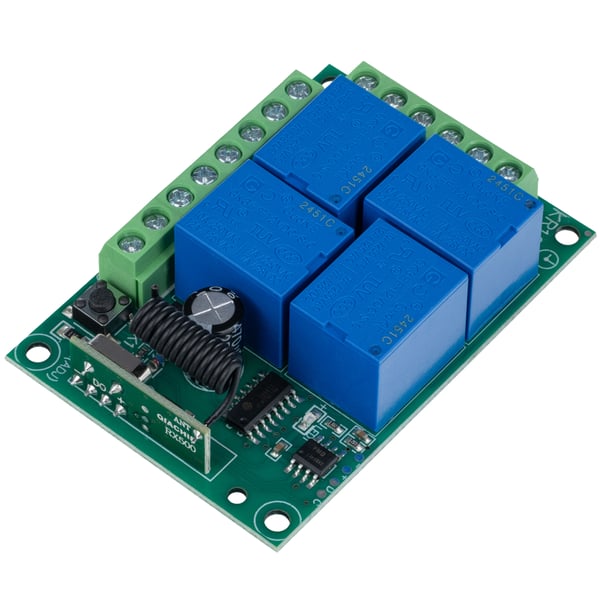

Sættet indeholder en Relæmodul med fire relæer, drevet af 12V DC og en fjernbetjening med fire knapper, beskyttet af et dæksel. Enheden fungerer på en 433 MHz frekvens, hvilket sikrer stabil drift og en lang rækkevidde på op til 100 m i åbent rum. Relæmodulet er indkapslet i et solidt hus, der beskytter det mod mekanisk skade.

✳️ Sættets sammensætning:

✔️ 1 x Modul med fire relæer

✔️ 1 x Fjernbetjening (batteri medfølger)

✳️ Produktoversigt og anvendelse:

Relæmodulet med en 433 MHz fjernbetjening er den ideelle løsning til fjernbetjening af forskellige elektroniske enheder. Takket være sin lange rækkevidde og fire kanaler muliggør det fleksibel styring af udstyr derhjemme, på kontoret eller i et værksted. Kompatibilitet med yderligere fjernbetjeninger fra vores tilbud giver dig mulighed for at udvide systemet efter dine individuelle behov.

Programmeringsvejledning og funktionsbeskrivelse:

Momentær tilstand:

Relæet tændes kun, når der trykkes på en knap på fjernbetjeningen (f.eks. A, B, C eller D).

1. Tryk kortvarigt på programmeringsknappen én gang (LED'en blinker, mens knappen trykkes ned).

2. LED'en lyser efter et øjeblik (modulet venter på, at der trykkes på knappen).

3. Tryk på knap A.

4. LED'en blinker flere gange (signal for vellykket programmering).

5. Alle knapper på fjernbetjeningen A, B, C, D er blevet tildelt hukommelsen – de fungerer i momentantilstand, og hver af dem aktiverer et forskelligt relæ.

Enkeltknapstilstand:

Relæet tændes med en knap (f.eks. A). Efter at knappen er sluppet, forbliver det tændt, indtil den samme knap på fjernbetjeningen trykkes ned igen.

1. Tryk kort to gange på programmeringsknappen (LED'en blinker, hver gang der trykkes på knappen).

2. Efter et øjeblik lyser LED'en (modulet venter på, at der trykkes på en knap).

3. Tryk på knap A.

4. LED'en blinker flere gange (signal for vellykket programmering).

5. Alle knapper på fjernbetjeningen A, B, C, D er blevet tildelt hukommelse – de fungerer i enkeltknap-tilstand, hvor hver af dem tænder et forskelligt relæ.

Variabel kontakttilstand:

Relæ 1 tændes med knappen (f.eks. A). Efter at have trykket på knappen (f.eks. B), slukkes relæ 1, og relæ 2, der er tildelt knappen B, tændes.

1. Tryk kortvarigt på programmeringsknappen 3 gange (LED'en blinker, hver gang der trykkes på knappen).

2. LED'en lyser efter et øjeblik (modulet venter på, at der trykkes på en knap).

3. Tryk på knappen A.

4. LED'en blinker flere gange (signal for vellykket programmering).

5. Alle knapper på fjernbetjeningen A, B, C, D er blevet tildelt hukommelse – de fungerer i variabel kontakttilstand, hvor hver af dem aktiverer et forskelligt relæ.

Skifttilstand med én knap (2 knapper) og momentan kontakttilstand (2 knapper):

Kombination af to tilstande.

1. Tryk kortvarigt på programmeringsknappen 4 gange (LED'en blinker, hver gang der trykkes på knappen).

2. LED'en lyser efter et øjeblik (modulet venter på, at der trykkes på en knap).

3. Tryk på knap A.

4. LED'en blinker flere gange (signal for vellykket programmering).

5. Alle knapper på fjernbetjeningen A, B, C, D er blevet tildelt hukommelse – 2 fungerer i enkeltknaptilstand, 2 i momentantilstand.

Variabel kontakttilstand (2 knapper) og momentantilstand (2 knapper):

Kombination af to tilstande.

1. Tryk kort på programmeringsknappen 5 gange (LED'en blinker hver gang knappen trykkes).

2. LED'en lyser efter et øjeblik (modulet venter på, at knappen trykkes).

3. Tryk på knap A.

4. LED'en blinker flere gange (signal for vellykket programmering).

5. Alle knapper på fjernbetjeningen A, B, C, D er blevet tildelt hukommelse – 2 fungerer i variabel kontakttilstand, 2 i momentan kontakttilstand.

Variabel kontakttilstand (2 knapper) og enkeltknaps kontakttilstand (2 knapper):

Kombination af to tilstande.

1. Tryk kortvarigt på programmeringsknappen 6 gange (LED'en blinker hver gang der trykkes på knappen).

2. LED'en lyser efter et øjeblik (modulet venter på, at der trykkes på en knap).

3. Tryk på knap A.

4. LED'en blinker flere gange (signal for vellykket programmering).

5. Alle knapper på fjernbetjeningen A, B, C, D er blevet tildelt hukommelse – 2 fungerer i variabel kontakttilstand, 2 i enkeltknapskontakttilstand.

Variabel kontakttilstand (2 knapper) og variabel kontakttilstand (2 knapper):

Kombination af to af de samme tilstande.

1. Tryk kortvarigt på programmeringsknappen 7 gange (LED'en blinker hver gang der trykkes på knappen).

2. LED'en lyser efter et øjeblik (modulet venter på, at der trykkes på en knap).

3. Tryk på knap A.

4. LED'en blinker flere gange (signal for vellykket programmering).

5. Alle knapper på fjernbetjeningen A, B, C, D er blevet tildelt hukommelsen – 2 fungerer i variabel kontakttilstand, 2 i variabel kontakttilstand.

Sletning af modulets hukommelse:

Sletter alle gemte knapper/fjernbetjeninger.

1. Tryk kort på programmeringsknappen 8 gange (LED'en blinker hver gang knappen trykkes ned, undtagen den ottende).

2. LED-lampen blinker flere gange, hvilket signalerer, at alle fjernbetjeninger og knapper er blevet slettet fra modulets hukommelse.
