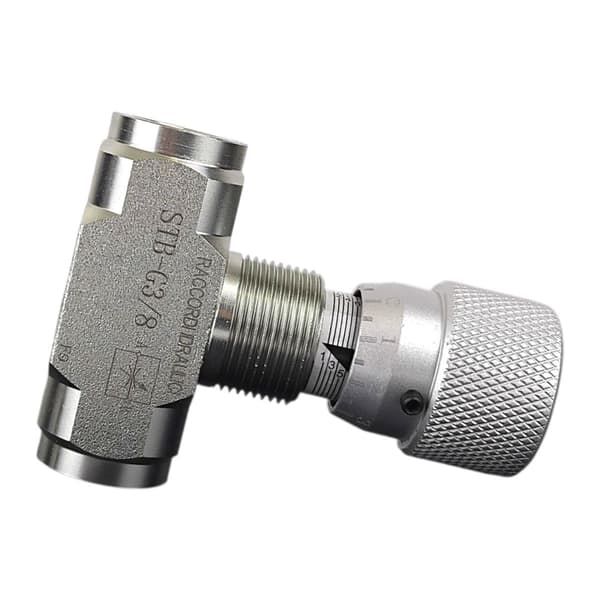

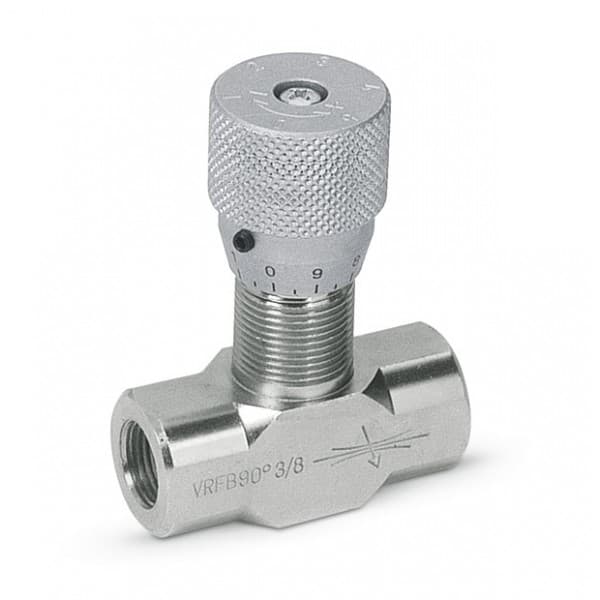

Drøvleventil vrfb 90° 3/8" 350bar 30l/min

3/8" hydraulisk choke

text-decoration-style: initial; 90 3/8" er et hydraulisk element beregnet til at regulere arbejdsfluidets strømningshastighed i systemet. Den er designet som en lineær ventil og muliggør præcis flowjustering i begge retninger af mediets drift. I praksis betyder det, at enheden fungerer som en dobbeltsidet hydraulisk choker, giver dig mulighed for at kontrollere aktuatorens hastighed uanset stemplets frem- og tilbagetrækningsretning.

Hvad er en gasspjæld? ventil?

VRFB 90 3/8-modellen er designet til at fungere i installationer med standard tommertilslutninger 3/8 BSP, hvilket muliggør nem integration med hydraulikslanger, manifolds og ventilblokke. I industrielle installationer udfører den en stabiliserende funktion, der forhindrer pludselige bevægelser af aktuatorer og hastighedsstigninger.

Drøvleventilens funktionsprincip

VRFB-drøvleventilen fungerer ved mekanisk at begrænse tværsnittet af den hydrauliske væskestrøm. Justering udføres ved hjælp af en indstillingsskrue, som ændrer størrelsen på strømningshullet. Jo mindre tværsnittet er, desto lavere er strømningshastigheden og derfor desto langsommere er aktuatorbevægelsen. Som en dobbeltvirkende hydraulisk drøvleventil tillader vrfb 90 3/8-modellen strømningskontrol i begge retninger. Denne løsning er især vigtig i applikationer, der kræver symmetrisk hastighedskontrol – for eksempel i produktionsmaskiner, hydrauliske presser eller løftesystemer. I modsætning til enkeltvirkende ventiler kræver den ikke en ekstra kontraventil, hvilket forenkler systemdesignet. Præcis styring giver operatøren mulighed for at skræddersy systemets drift til kravene i den teknologiske proces, hvilket øger sikkerheden og holdbarheden af komponenter såsom hydrauliske cylindre og trykledninger.

Normer og standarder, der anvendes i drosselventiler

Drosselventiler, der anvendes i krafthydraulik, er designet i overensstemmelse med kravene i standarder vedrørende tæthed, materialestyrke og gevindkompatibilitet. I tilfælde af 3/8 BSP-forbindelser bruger ISO 228-1-standarden (cylindriske rørgevind), hvilket sikrer repeterbarhed og kompatibilitet med en bred vifte af komponenter såsom BSP hydrauliske fittings eller hydrauliske T-stykker. Materialerne, der bruges til at producere denne type ventiler, er kendetegnet ved høj modstandsdygtighed over for arbejdstryk og virkningen af hydrauliske olier, der overholder ISO 6743-4-standarderne. Præcisionsbearbejdning af interne komponenter garanterer stabile reguleringsegenskaber og minimal intern lækage.

Anvendelse af vrfb 90 3/8 ventilen i hydraulik

Vrfb 90 3/8 gasspjældet bruges i en bred vifte af industrier. Den bruges i landbrugs- og entreprenørmaskiner, industrielle produktionslinjer og også i teknologiske transportsystemer. I hver af disse anvendelser udfører den en reguleringsfunktion, der muliggør præcis styring af aktuatorernes hastighed. I praksis bruges en dobbeltvirkende hydraulisk gasspjæld, hvor dynamisk bevægelseskontrol er påkrævet – i lifte, bomme, løfteborde og presser. Korrekt flowindstilling hjælper med at undgå mekaniske overbelastninger og forlænger hele systemets levetid. I installationer, der bruger monoblok- eller sektionshydrauliske ventiler, kan VRFB-ventilen bruges som et ekstra element til at forbedre bevægelsespræcisionen og driftsstabiliteten.

Forskelle mellem en dobbeltvirkende gasspjæld og andre løsninger

I modsætning til enkeltvirkende ventiler, som kun regulerer flowet i én retning, styrer en dobbeltvirkende hydraulisk gasspjæld flowet i begge retninger uden behov for yderligere komponenter. Dette betyder færre tilslutninger, en lavere risiko for lækager og et enklere systemdesign. Sammenlignet med proportionalventiler er VRFB 90 3/8-ventilen en mekanisk løsning, strukturelt enklere og mere økonomisk. Den kræver ingen elektrisk strøm eller elektronisk styring, hvilket gør den til et ideelt valg til standardapplikationer, hvor automatisk regulering ikke er påkrævet.

Almindelige fejl ved valg af en drosselventil

En af de mest almindelige fejl er, at forbindelsesdiameteren ikke stemmer overens med den faktiske strømning i systemet. En ventil, der er for lille, kan forårsage for store trykfald og overophedning af olien. En ventil, der er for stor, vil ikke give tilstrækkelig reguleringspræcision. En anden fejl er ikke at tage hensyn til systemets maksimale driftstryk. Hver dobbeltvirkende hydraulisk drossel skal vælges med en sikkerhedsmargin i overensstemmelse med producentens tekniske parametre. Korrekt ventiljustering efter installation er også vigtig. Overregulering af strømningen kan føre til kavitation og accelereret komponentslid.

Hvorfor er det værd at bestille en ventil fra Hydron?

Hydron har specialiseret sig i krafthydraulik i mange år og tilbyder en bred vifte af flowkontrolkomponenter, herunder drosselventiler, kontraventiler og hydrauliske kugleventiler. Hvert produkt er kvalitetskontrolleret og tilgængeligt fra lager, hvilket muliggør hurtig ordrebehandling. Det tekniske team yder support til at vælge den rigtige løsning til en specifik applikation. Praktisk erfaring muliggør optimal tilpasning af komponenter til systemparametre, hvilket resulterer i sikker og stabil drift af installationen.

Tekniske parametre

• Tilslutningsgevind: 3/8 BSP
• Type: lineær drosselventil
• Funktion: flowregulering i begge retninger
• Reguleringsområde: jævn mekanisk regulering
• Medium: Hydraulikolie
• Montering: In-Line
• Symbol: vrfb 90° 3/8" ; Lavet i Italien
• Maksimalt flow: 30 l/min
• Tilladt olietemperatur: -15 C til +80 C
• Tilladt maksimalt tryk: 350 bar
• Tilladt omgivelsestemperatur: -40 C til +60 C

Ofte stillede spørgsmål

Virker vrfb 90 3/8 ventilen i begge retninger?
Ja, det er en dobbeltvirkende hydraulisk drossel, der tillader flowregulering i begge retninger af aktuatorens drift.

Hvordan vælger man en drosselventil til et hydraulisk system?
Du bør tage hensyn til tilslutningsdiameteren, det maksimale arbejdstryk og det nødvendige flow i installationen.

Virker vrfb 90 3/8 Virker ventilen i begge retninger? Er VRFB 90 3/8 gasspjældet egnet til landbrugsmaskiner?
Ja, den bruges i vid udstrækning i hydrauliske systemer i landbrugs- og entreprenørmaskiner.

Hvad er prisen på VRFB 90 3/8 gasspjældet?
Den aktuelle pris er tilgængelig på produktsiden. Hydron sikrer konstant tilgængelighed og hurtig levering.

Hvad er symptomerne på en dårligt valgt gasspjæld?
Overdreven olieopvarmning, ustabil aktuatordrift eller for langsom bevægelse kan indikere forkert valg.
