TR-8M videotransformer

TR-8M er designet til at transmittere videosignaler via parsnoede kabler. Enheden matcher impedansen af et 75Ω koaksialkabel med impedansen af et balanceret kabel, hvilket sikrer videosignaltransmission op til 400 m (kategori 5 parsnoet kabel) og eliminerer asymmetrisk interferens. Sørg for, at (+) og (-) terminalerne er tilsluttet korrekt. Omvendt tilslutning vil resultere i billedforvrængning. Hele enheden er indkapslet i et metalhus.

• Standard: AHD - 5Mpx, HD-CVI - 8Mpx4K UHD, HD-TVI - 8Mpx4K UHD, cvbs-PAL, ntsc
• Enhedstype: Passiv
• Antal kanaler: 8 stk. video
• Videorækkevidde: 250 m @720p - UTP kat. 5e, 150 m @1080p- UTP kat. 5e, 400 m @cvbs- UTP kat. 5e
• Dæmpning: 4,43 MHz @ 0,42dB, 11 MHz @ 0,64dB, 21 MHz @ 0,91dB, 38 MHz @ 1,41dB, 42 MHz @ 1,53dB, 67,5 MHz @ 2,22dB
• Indgangs-/udgangsspænding 75Ω (cvbs): 1Vpp
• Isolation mellem indgange: > -50dB
• cmrr (dB @ 5MHz): 60dB
• Koaksial stikimpedans: 75 Ω
• Symmetrisk stikimpedans: 100 Ω
• Koaksial stiktype: 8 x BNC Stik på kabel

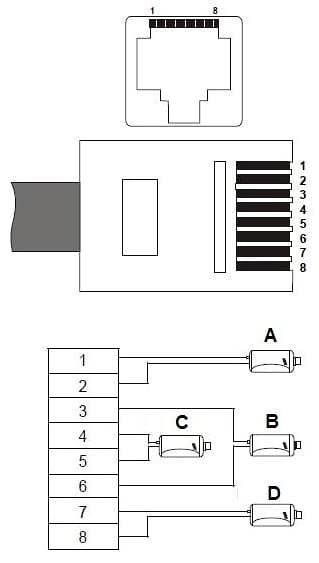

• Symmetrisk stiktype: Kabelterminaler / 2 x RJ-45 (8-benet, 4 par) Stik
• Driftstemperatur: -10 °C ... 70 °C
• Tilladt relativ omgivende luftfugtighed: < 95%
• Vægt: 0,32 kg
• Mål: 185 x 58 x 25 mm
• Garanti: 2 år
