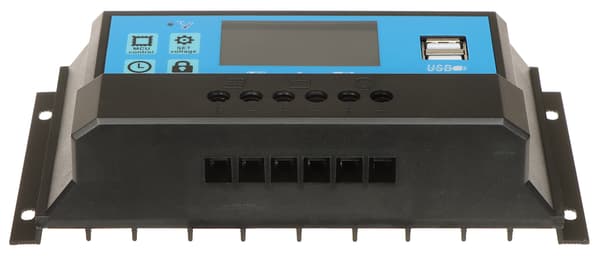

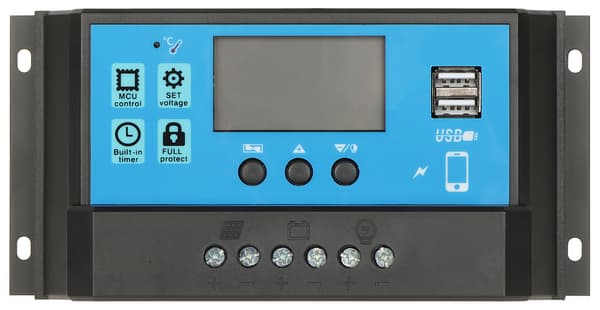

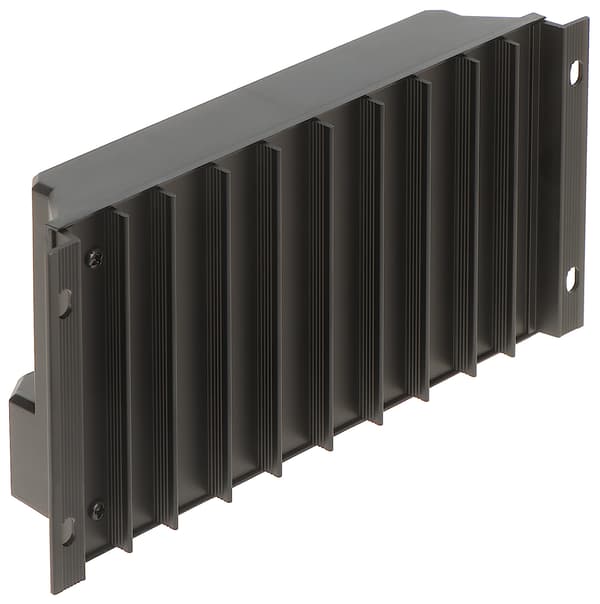

SCC-60A-PWM-LCD-S2 solcellebatterioplader

Fotovoltaiske paneler er en ren og økologisk kilde til elektricitet. At opnå denne energi stiller dog en række udfordringer for enhedsdesignere. Mængden af energi, der produceres af panelet, afhænger stærkt af indfaldsvinklen og intensiteten af det lys, der falder på celleoverfladen. Dette fører igen til ustabile effektparametre, da selv skyggelægning af en lille del af panelet kan reducere effektiviteten drastisk. Den optimale løsning på de ovennævnte problemer er at bruge et sæt bestående af et solcellepanel, et batteri og en laderegulator. Dette sæt muliggør ensartede strømforsyningsparametre for belastninger og lagrer også overskydende energi til senere brug. Solcelleregulatoren SCC-60A-PWM-LCD-S2 muliggør tilslutning af paneler forbundet i både serie og parallel – samtidig med at det sikres, at de tilladte strøm- og spændingsværdier ved enhedens indgang ikke overskrides. På grund af PWM-regulatorernes driftsegenskaber er det vigtigt at huske, at når paneler er forbundet i serie, er den nominelle udgangsspænding, der er beregnet til batteriopladning, 24V. Bemærk: Solcelleregulatorer er designet til at fungere med solcellepaneler. De bør ikke bruges med andre strømkilder.

• Reguleringstype: PWM
• Nominel spænding: 12 / 24 V
• Nominel strøm: 60 A
• Tilladt spændingsområde: ≤ 25 V for et 12 V batteri - Området for den højeste driftsspænding for panelsættet tilsluttet én regulatorindgang, ≤ 50 V for et 24 V batteri - Område for den højeste driftsspænding for et sæt paneler tilsluttet én regulatorindgang
• Batteriladespænding: 13 V ... 15 V (justerbar)
• Udgangsspænding: Lig med spændingen ved batteripolerne
• Batteriladestrøm: maks. 60 A
• Belastningsstrøm: maks. 20 A
• Vægt: 0,28 kg
• Mål: 182 x 90 x 46 mm
• Garanti: 2 år

Udvalgte funktioner:

• 2 x USB-strømudgang: 5 V / 2 A,

24H - belastningen er konstant strømforsynet, 1H ... 23H - belastningen er strømforsynet i et valgt antal timer efter solnedgang, 0H - belastningen er strømforsynet fra skumring til daggry 2 x USB-strømudgang: 5 V / 2 A, Belastningsafbrydelsesspænding (beskyttelse mod overdreven batteriafladning): 9 ... 11,5 V (justerbar), Enheden er designet til kun at oplade genopladelige batterier AGM-, gel- og blybatterier, LCD-display, LED'er, der angiver enhedens driftsstatus, Drift Tilstande: 24H - belastningen er strømforsynet hele tiden 1H ... 23H - belastningen er strømforsynet i et valgt antal timer efter solnedgang 0H - belastningen er strømforsynet fra skumring til daggry
