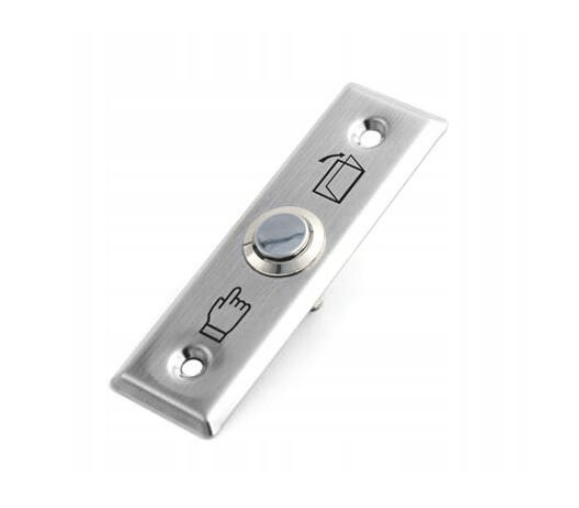

Spreest udgangsknappen til adgangskontrolsystemer er en robust og pålidelig løsning, der muliggør hurtig og nem åbning af det tilsluttede elektriske slutblek.

Denne knap er designet med holdbarhed og elegance i tankerne og er den perfekte tilføjelse til ethvert adgangskontrolsystem.

Specifikation

• Kontakttype: NO, monostabil
• Produkttype:Udgangsknap ekstern/intern
• Montering: Overflademonteret
• Kontaktbelastningskapacitet: 3 A / 12-24 V AC/DC
• Materiale: Rustfrit stål
• Klasse Indtrængningsbeskyttelse: IP40 (anbefales til indendørs brug)
• Farve: Sølv
• Angivet levetid: 500.000 tryk
• Vægt: 0,03 kg

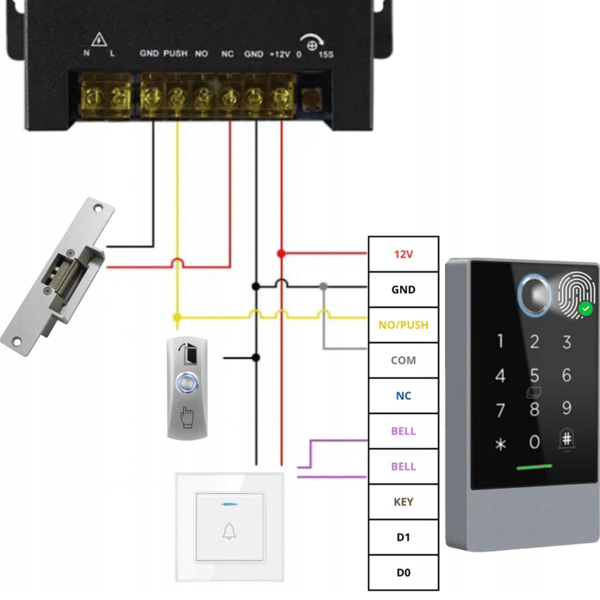

Eksempel på scenarie for integration af en udgangsknap med et kontrolsystem Adgangskontrol

1. Strømtilslutning:

Strømindgang: Fase- (blå) og neutrale (røde) strømledninger (AC 230V 50Hz) er tilsluttet L- og N-stikkene på strømforsyningscontrolleren.

2. Tilslutning af elektrisk slutbleg (elektrisk slutbleg):

NO (normalt åben) udgang: NO-udgangen (gul ledning) på strømforsyningscontrolleren er tilsluttet den ene ende af slutbleget.

COM (fælles) udgang: COM-udgangen (sort ledning) på strømforsyningscontrolleren er tilsluttet den anden ende af slutbleget. Når den aktiveres, lukkes kredsløbet og låser den elektriske lås op.

3. Tilslutning af udgangsknappen:

Udgangsknap: Dørudgangsknappen er tilsluttet tryk- (gul ledning) og GND-stikkene (sort ledning) på strømstyringen. Ved at trykke på knappen åbnes låsen, så du kan forlade rummet.

4. Tilslutning af kodelåsen:

Strømforsyning til kodelåsen: +12V (rød ledning) og GND (sort ledning) udgangene på strømstyringen er forbundet til de tilsvarende stik på kodelåsen, hvilket forsyner enheden med strøm.

Låsestyring: NO/tryk (gul ledning) og COM (grå ledning) udgangene på strømstyringen er forbundet til de tilsvarende stik på kodelåsen, hvilket gør det muligt at styre låsen ved hjælp af den indtastede kode.

5. Tilslutning af en kablet dørklokke:

Klokke: Klokkeledningerne er forbundet til klokkestikkene (lilla ledning) på strømstyringen, hvilket giver et hørbart signal, når der forsøges adgang.

Sættet indeholder

• 10B-knap

Du finder andre supplerende produkter til adgangskontrolsystemer.
