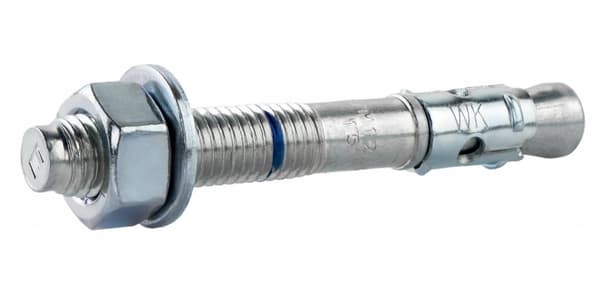

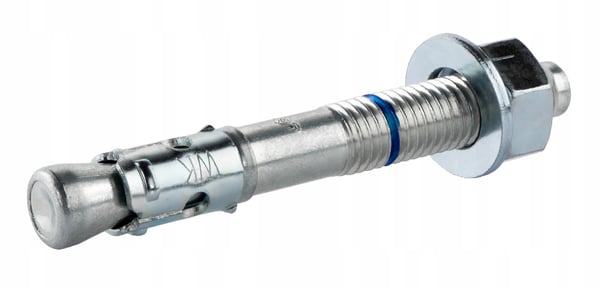

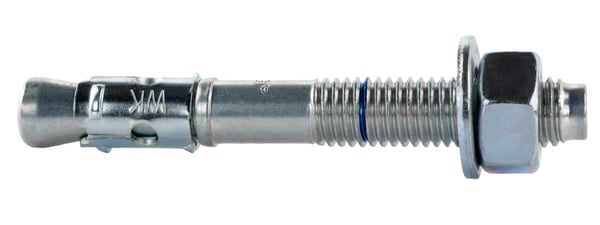

Ankrene er lavet af galvaniseret stål.

Ideel til montering af maskiner, apparater, serielle fastgørelser (rækværk, håndlister, lagerreoler), montering af lette og mellemstore stålkonstruktioner.

De vigtigste parametre

• Model: LE-ZN-10155 (X25)
• Diameter: 10 mm
• Længde: 155 mm
• Maks. Tykkelse på fastgørelseselement 75/95 mm
• Emballage: 25 stk.
• Gevind: M10
• Materiale: lavkulstofstål, elektrogalvaniseret

Originalprodukt fra det anerkendte firma klimas Wkręt-Met ®

Funktioner og fordele

1. Højeste styrkeparametre

Det mest moderne maskineri og mange års erfaring har resulteret i produkter med de højeste styrkeparametre. Vores ankre er dedikeret som en professionel løsning til de mest kritiske strukturelle forbindelser.

2. Brandmodstand R30 - R120.

Ankrene har brandmodstand, der påvirker forbindelsernes sikkerhed i brand. Brandmodstanden bestemt fra R30 til R120 giver dig mulighed for at finde en økonomisk forbindelse til enhver type industri, tilpasset den krævede brandmodstandsklasse.

3. Hurtig og nem installation

Ved at hamre ankeret ind i et forboret hul og stramme det.

4. Øjeblikkelig belastningskapacitet.

5. Huldiameter lig med ankerskaftdiameteren.

6. Leveres fabriksintegreret med møtrik og skive.

7. Koldformet stål forhindrer skaftet i at knække under inddrivning og tilspænding.

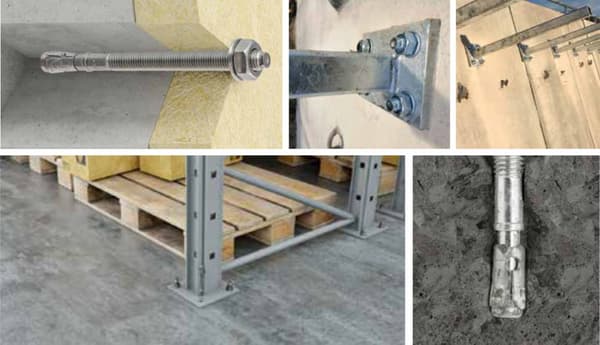

Eksempel på substrat og anvendelse

A. Standard, uarmeret og ikke-revnet beton, klasse C20/25 ÷ C50/60

• Statiske og kvasistatiske belastninger,
• ankre med brandmodstandskrav,
• installation af maskiner og apparater,
• installation af barrierer,
• installation af gelændere,
• installation af balustrader inde i bygninger,
• installation af ståltilbehør og dekorative elementer elementer,
• installation af lette og mellemstore metalkonstruktioner inde i bygninger.

Produktspecifikationer

• [dw] ankerdiameter: Ø 10,0 mm
• [Lw] ankerlængde: 155 mm
• [Tfix] maks. brugbar længde: 75/95 mm
• Nøglestørrelse: SW-17
• [dp] ydre skivediameter:19,8 mm
• Gevind: M10
• Antal pr. pakke: 25 stk.
• Materiale: Galvaniseret stål

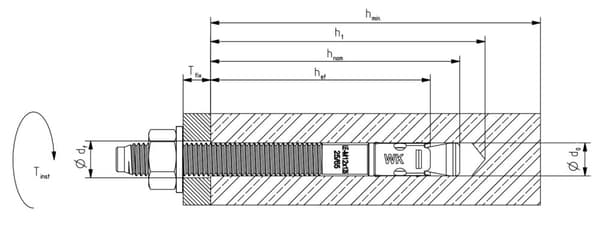

Installeret anker

• Borediameter [op til]: 10 mm
• Diameter af hullet i det monterede element [df] ≤ 12 mm
• Tilspændingsmoment [Tinst]: 30 Nm
• Maksimal tykkelse af det faste element [Tfix]: 75/95 mm
• Effektiv forankringsdybde [hef]:60 mm
• Minimum tykkelse af underlaget [hmin]: 120 mm

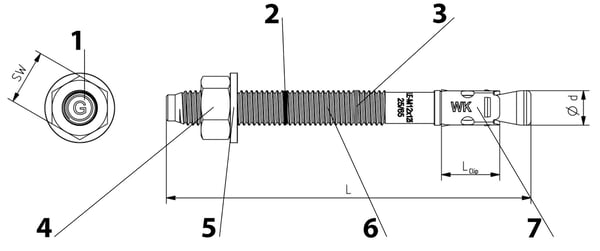

Ankerelementer

LE-ZN mekaniske anker består af en gevindstift med en ekspansionskegle, et ekspansionsbånd, en sekskantet møtrik og en skive. Det er lavet af lavkulstofstål og er forzinket for korrosionsbeskyttelse. Fastgørelsen sker ved at stramme møtrikken med det passende moment, hvilket får ekspansionsbåndet til at bevæge sig og skaber et permanent anker i underlaget.

Certifikater

• Europæisk certifikat ETA-20/0640 - en garanti for den højeste kvalitet
• Ankre, vi tilbyder, er kendetegnet ved den højeste kvalitet og kan bruges sikkert i byggeriet. Vi gør alt for at sikre, at de produkter, der leveres til vores entreprenører, er sikre og tilpasset specifikke opgaver.

Produktvideo

(kopier linket og indsæt det i browservinduet)

https://youtu.be/4h0i9oVf-6g

Installationsmetode

Husk følgende under installationen:

• Ankre skal monteres, så armeringen i underlaget ikke beskadiges.
• Borehulsdybden skal være mindst 10 mm længere end forbindelsesstykkets forankringsdybde - dette muliggør korrekt installation af det mekaniske anker i hullet.
• Det borede hul skal rengøres, i det mindste ved at bore dobbelt for at fjerne borestøvet. Huller boret lodret nedad kræver dybere boring eller udblæsning af det akkumulerede borestøv.

Klimaankre - det mest almindelige valg blandt professionelle

Du finder et komplet udvalg af ankerstørrelser på vores andre auktioner.

*Målebåndet på billedet er ikke en del af sættet (det bruges kun til at visualisere ankerets dimensioner)
