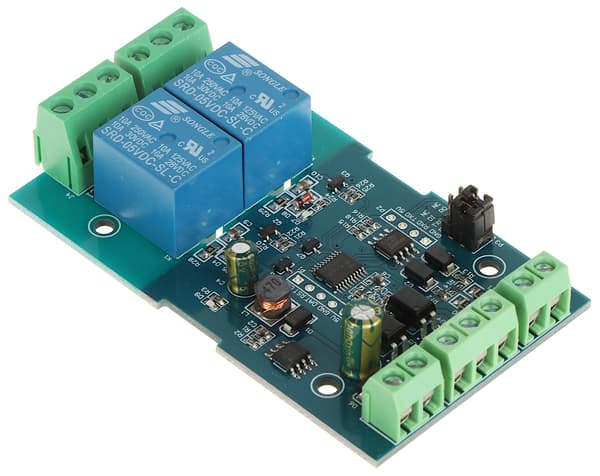

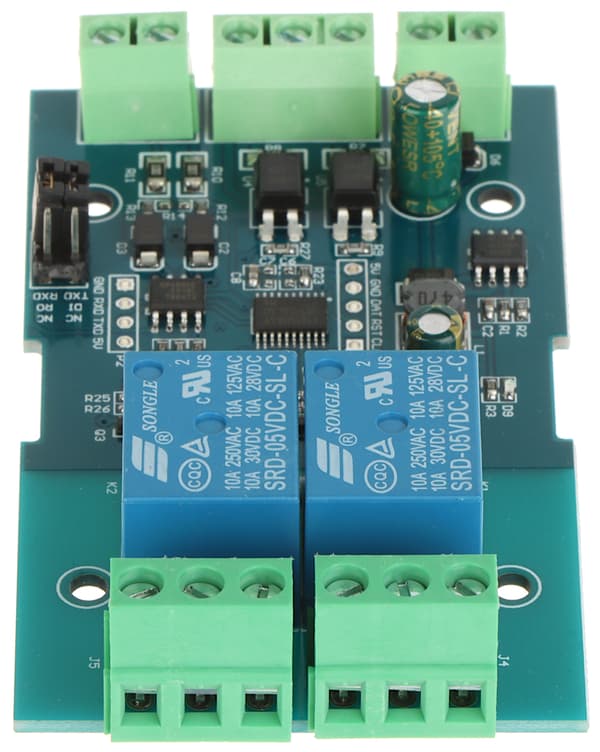

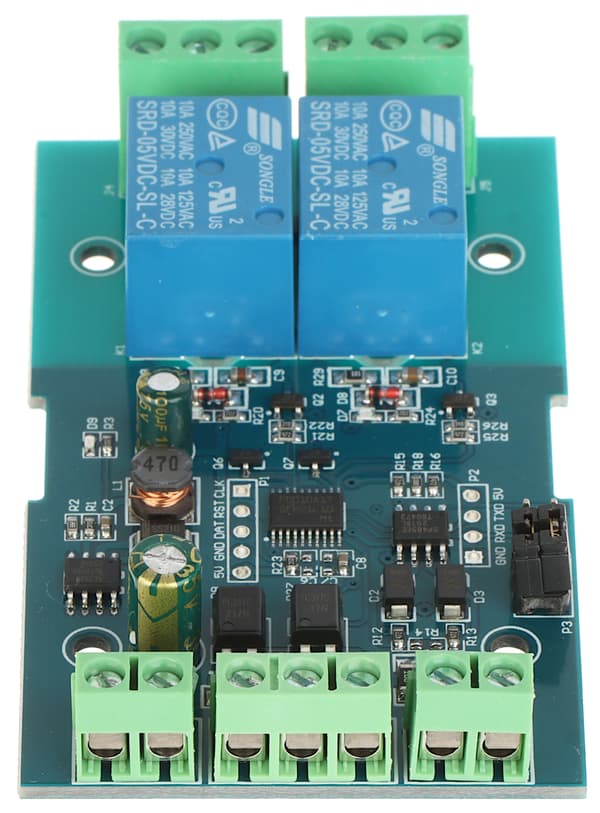

2R-D7 Modbus RTU RELÆMODUL

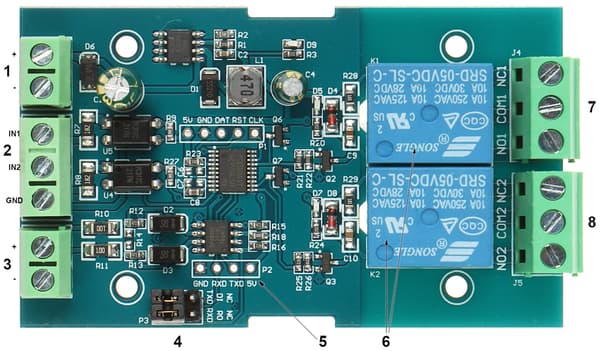

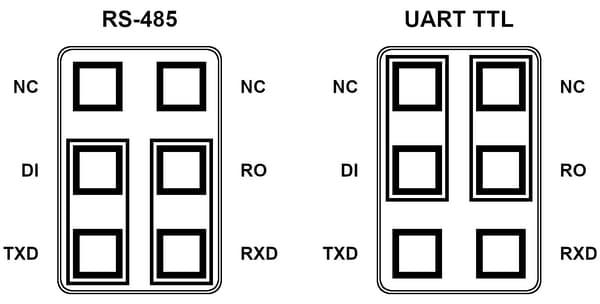

2R-D7-modulet giver dig mulighed for at styre 2 relæer ved hjælp af Modbus RTU-protokollen. Kommunikation med enheden kan opnås via RS-485- eller UART TTL-grænsefladen. Derudover har enheden 2 styreindgange beskyttet af optokoblere (indgangsspændingsområde: 3,3 V ... 30 V). Spændingen fra styreindgangene forsyner ikke relæspolen direkte med strøm. Bemærk! Styregrænsefladen vælges ved hjælp af jumpere placeret på kortet. Det er ikke muligt at styre udgangene samtidigt ved hjælp af begge kommunikationsveje.

• Styring: RS-485/ UART TTL
• Protokol: Modbus RTU
• Baudhastighed: 4800 / 9600 / 19200 b/s (standard: 9600 b/s)
• Antal indgange: 2 stk.
• Antal relæudgange: 2 stk.
• Kontaktbelastningskapacitet: 10 A / 250 VAC, 10 A / 30 VDC
• Udgang: 2 x NO/NC
• Strømforsyning: 7 V ... 24 VDC (strømforsyning medfølger ikke)
• Vægt: 0,046 kg
• Dimensioner: 85 x 49 x 19 mm
• Garanti: 2 år

Udvalgte funktioner:

• LED-indikation
• Styreindgange beskyttet af optokoblere, hvilket tillader brug af styresignaler med spændinger i området 3,3 V DC ... 30 V DC
• UART-grænsefladeindgangen er tilpasset til montering af guldben til signaler med spændinger tilpasset TTL-niveauet (3,3 V DC / 5 V DC)
• Mulighed for at konfigurere enhedens adresse (med lagring af indstillingerne efter strømsvigt) i området 1 - 255 (standardadresse 255)
• Mulighed for at indstille relæets aktiveringsforsinkelse (basisenhed: 0,1 s, værdiområde: 0,1 s ... 6553,5 s)
• Beskyttelse mod omvendt polaritet af indgangsspændingen
