Hydraulisk slange til varm olie DN25 1SN ULTIMATE 135°C 88 bar

Hvad er DN25 1SN ultimate 135°C 88 bar hydraulisk slange?

Denne model er en højtemperaturslange til hydrauliske systemer, der er designet til at fungere med hydraulisk olie i installationer, hvor slangen udsættes for forhøjede medie- eller omgivelsestemperaturer. DN25 refererer til en slange med en indvendig diameter på 25 mm (1"), og 1SN refererer til en konstruktion med et enkelt stålflet, der bærer trykbelastninger og stabiliserer slangen under drift. I praksis er denne løsning velegnet til mellem- og lavtrykssystemer, hvor flow (DN25) og temperaturbestandighed op til 135°C i kontinuerlig drift, med mulighed for kortvarig drift op til 150°C, er vigtige.

Hvordan er en 1SN-slange konstrueret, og hvordan fungerer den i et system?

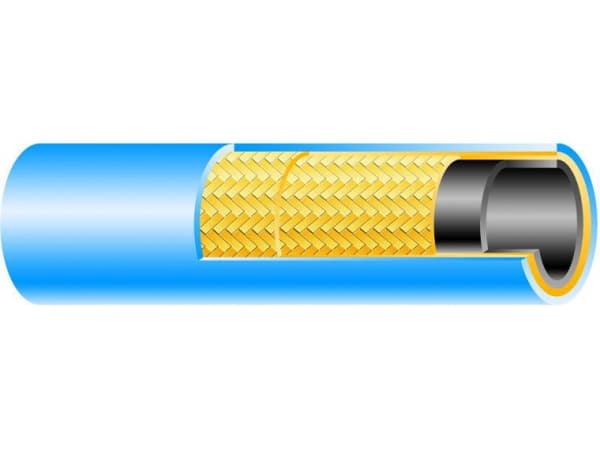

Slangen har et indre lag af NBR-gummi, der er modstandsdygtig over for hydrauliske olier, en enkelt højstyrkestålflettet forstærkning og et ydre lag af syntetisk gummi for at beskytte slangen mod slid og vejrpåvirkning. Denne materialekombination tjener et specifikt formål: det indre rør sikrer tæthed og kemisk modstandsdygtighed over for typiske hydrauliske medier, stålflettet absorberer de kræfter, der stammer fra driftstrykket, og den ydre foring beskytter hele enheden under virkelige driftsforhold, hvor slangen gnider mod maskinkomponenter, opererer i støv, mudder eller i kontakt med olie. Ultimate-versionen er i dette tilfælde "varm olie"-varianten, hvilket betyder, at standardslanger hærder, mister elasticitet eller ældes hurtigere på grund af temperatur.

Normer og standarder, der er værd at overveje ved valg

Følgende standarder og referencer er Anbefalet til denne slange, som organiserer design- og testkravene: DIN EN 853 1SN og tilsvarende/referencer såsom ISO 1436:2009, SAE 100 R1 AT (R1 ATS), ISO 1307, og derudover EN 13463-1 og EN 1804-3 (i forbindelse med specifikke industriapplikationer). I praksis betyder det, at slangen er designet og beskrevet i henhold til anerkendte standarder på markedet for krafthydraulik, hvilket letter valget af en udskiftning, sammenligning af parametre og matchning af pressetilbehør. Hvis en kunde beder om en "1SN R1AT 1-tommer slange", er dette præcis designområdet, med den forskel, at fokus er på driftstemperaturen.

Hvor yder denne slange bedst?

DN25 med én stålflettet slange og et driftstryk på 88 bar er et typisk valg, hvor der er behov for et større flowtværsnit, men systemet ikke fungerer ved meget høje tryk. Produktdatabladet angiver anvendelser inden for industri, kompressorer og minedrift, dvs. miljøer, hvor slanger ofte fungerer ved forhøjede temperaturer og under barske mekaniske forhold. I praksis passer den også til hydrauliske kraftenheder, cylindersystemer og retur- eller forsyningsledninger i maskiner, hvor olien "opvarmes" efter en lang driftscyklus. Hvis du leder efter en varm olieslange med en diameter på 1", er denne mulighed et logisk valg, da den kombinerer et højere temperaturområde med det klassiske 1SN-design, som er let at samle på standardpresser. Vigtig brugerinformation: Produktet sælges metervis og kan afkortes til den ønskede længde. Ved afkortede ordrer gælder returnering ikke for afkortede sektioner, og eventuelle returneringer gælder for hele ruller. Dette bør tages i betragtning ved planlægning af længde og installation.

Forskelle fra standard 1SN-slangen og hvornår man skal vælge 2SN

Forskellen, du vil bemærke i praksis, er temperaturbestandigheden. En typisk "almindelig" 1SN-slangen er egnet til de fleste oliesystemer, men i applikationer med varm olie ældes slangen hurtigere, mister fleksibilitet, og mikrorevner i foringen optræder oftere. Ultimate 135°C-versionen er designet til disse driftsforhold, så det giver mening, når temperaturen er et reelt problem, ikke bare et "papir"-problem. Det giver mening at skifte fra 1SN til 2SN, når det nødvendige arbejdstryk stiger, der opstår større pulseringer, eller slangen arbejder under mere dynamiske belastninger. På samme produktblad, i afsnittet "Links", kan du se DN25 2SN Ultimate 135°C-varianten med et højere arbejdstryk, hvilket er et typisk alternativ, når installationen kræver mere lofthøjde.

De mest almindelige valg- og installationsfejl, der forkorter levetiden

Oftest er problemet ikke den "forkerte slange", men det forkerte valg til forholdene. Den første fejl er at vælge en DN25, bare fordi "det var sådan det var", uden at kontrollere, om systemet rent faktisk kræver 1", og om flowhastigheden ikke er for høj eller for lav til ledningen. Den anden fejl er at ignorere driftstemperaturen: Hvis olien i systemet rent faktisk kører ved høje temperaturer, vil standardslangen ældes hurtigere, og så vender problemet tilbage som "slangesprækker". Den tredje fejl er at installere slangen med en bøjning, der er for lille, hvilket beskadiger de indvendige lag og fletningen. Den fjerde fejl er at vælge fittings og muffer, der ikke matcher slangetypen, og udføre krympningen "efter øjet" i stedet for at følge dimensionerne og procedurerne for 1SN. Hvis du samler en slange, er det værd at vælge de komponenter, der praktisk talt bestemmer tæthed og holdbarhed i ét trin: hydrauliske slangekrympfittings med den passende gevindstandard, krympemuffer tilpasset 1SN og spiralviklinger for at beskytte mod slid på friktionspunkter. Du kan bruge disse sætninger som interne links til de relevante kategorier i butikken.

Teknisk assistance med valg og montering af slanger

Hvis du ved, at du har brug for en DN25 1SN-fitting, men ikke er sikker på fittingerne, er den sikreste vej at vælge fittingerne til dit specifikke system: gevindtype, diameter, konus-/tætningsvinkel, slangelængde, driftsforhold og maskinføring. Dette gør det nemt at undgå situationer, hvor selve slangen er korrekt, men kablet lækker efter krympning eller er for stift i en given sektion. Hos Hydron kan sådanne tilfælde løses hurtigt, fordi udgangspunktet er parametrene og standarderne fra produktdatabladet samt emballagepraksis kabler.

Hydraulisk slange til høj temperatur

• 251SN ULTIMATEHydraulisk slange med 1 stålflettet slange
• Indre diameter: 25mm
• Gennemsnitlig yderside: 35,4 mm
• Tryk: 88 BAR
• Indre lag: Speciel syntetisk gummi, der er modstandsdygtig over for hydrauliske olier ved høje temperaturer.
• Forstærkning: 1 højstyrkestålflet.
• Ydre lag: specialsyntetisk gummi, der er modstandsdygtig over for olier, slid og vejrforhold.
• Temperaturområde: -50ºC til +135ºC, periodisk op til +150ºC.

Standarder: DIN EN 853 1 SN / TS 6387 EN 853 1 SN, SAE 100 R1 AT - R1 ATS / ISO 1436:2009, EN 853 / ISO 1436 / ISO 6805 / EN 13463-1, EN 1804-3 / ISO 1307.

Slanger skåret efter kundens specifikationer i enhver mængde (skårne slanger kan ikke returneres). Returnering er kun mulig for hele ruller (antal pr. rulle? spørg sælgeren). Pris pr. meter.

Ofte stillede spørgsmål

Hvilket medie er denne slange beregnet til?
Denne model er designet til hydraulikolie, og det indre lag er lavet af NBR.

Hvad er driftstemperaturområdet?
Driftstemperaturområdet er -40°C til +135°C, med et midlertidigt maksimum på +150°C.

Er dette en slange til krympning i enderne?
Ja, slangen er designet til at blive lavet til færdige slanger ved at krympe enderne på en hydraulisk presse.

Kan den afskårne sektion returneres?
Nej, slanger, der er skåret på bestilling, kan ikke returneres. Returneringen gælder for hele ruller.
