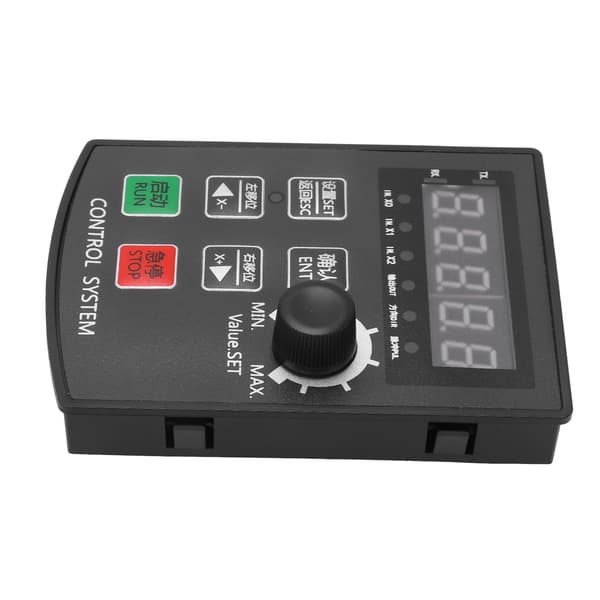

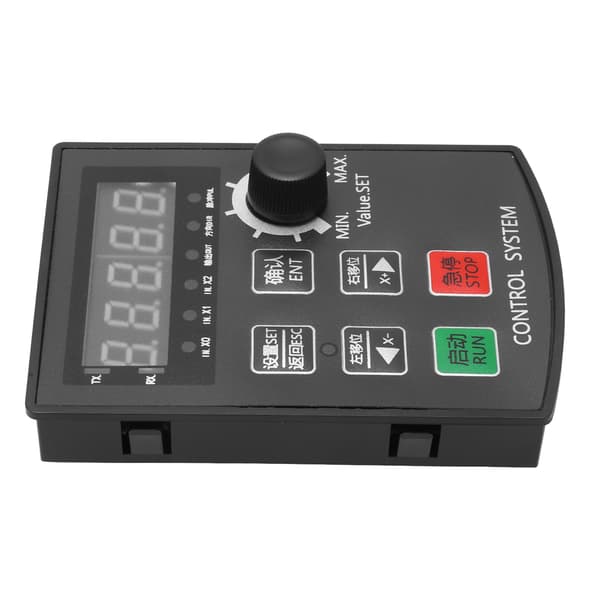

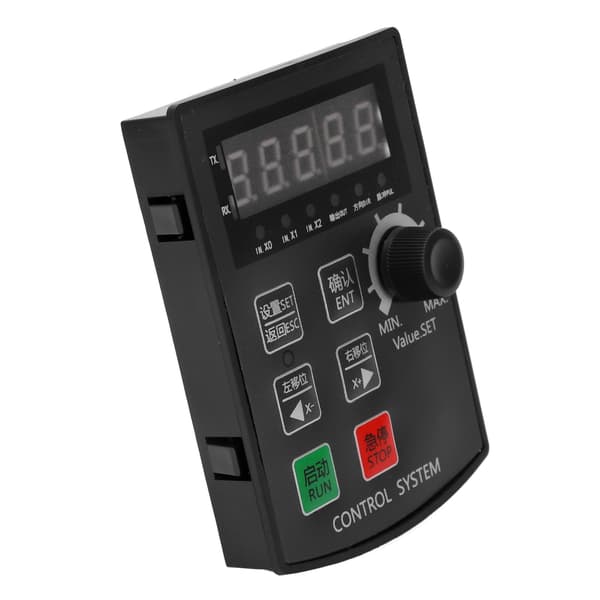

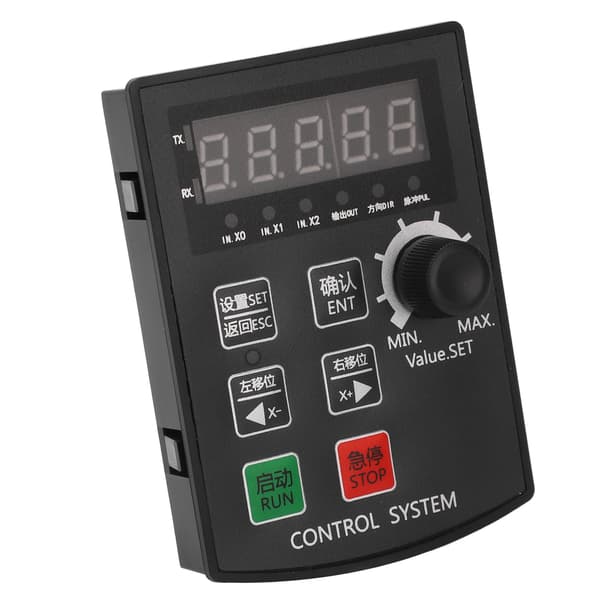

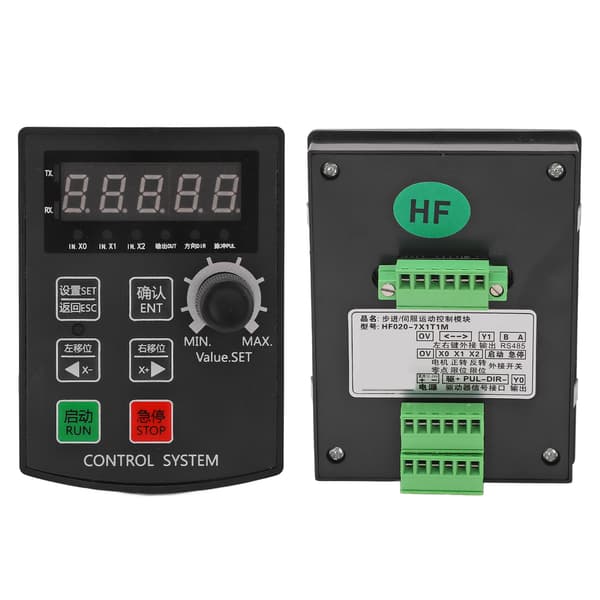

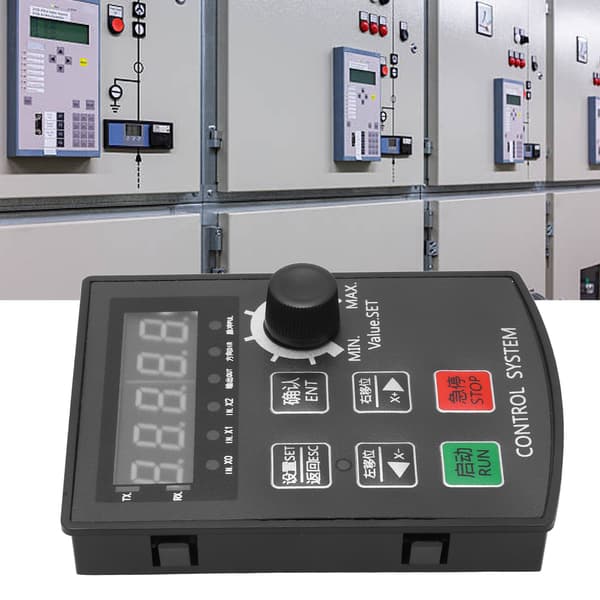

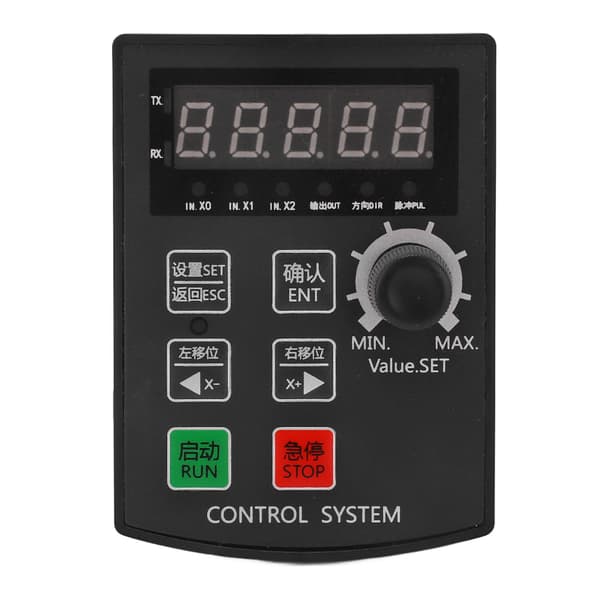

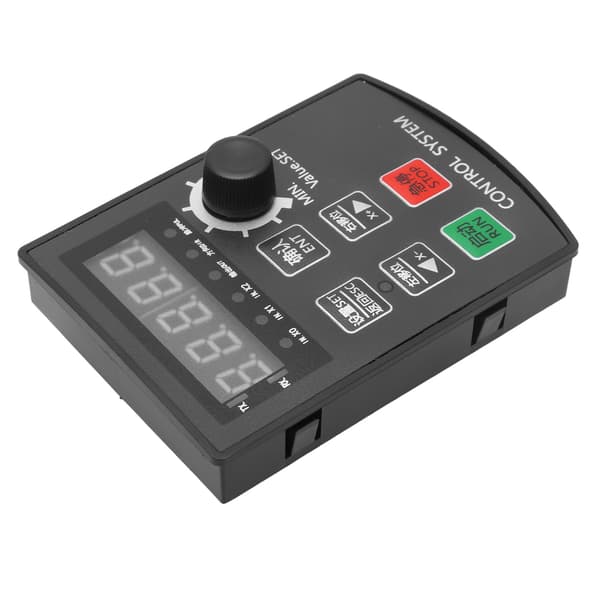

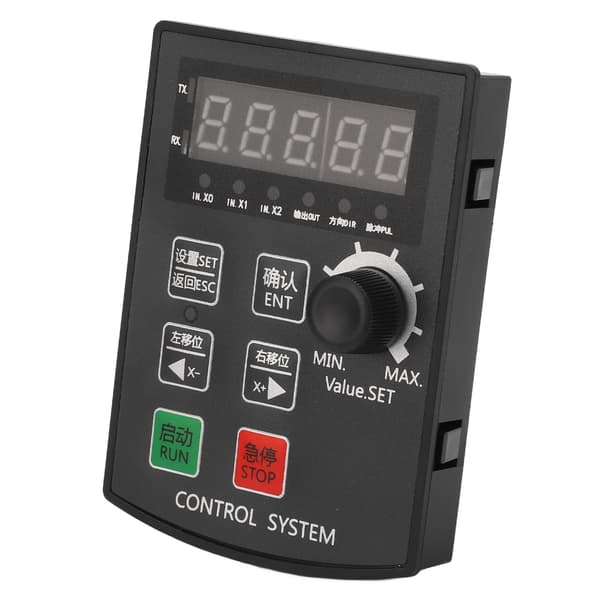

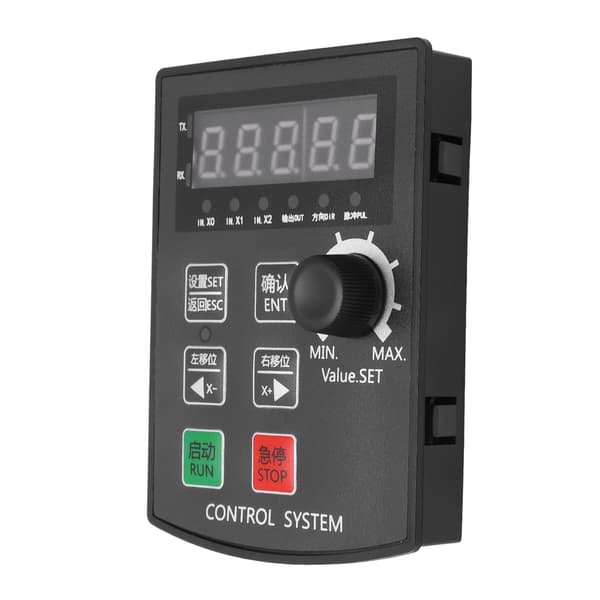

Dette er et specielt betjeningskontrolmodul designet til step- og servomotorer. Det har ingen programmerbar funktion, men inkluderer en række faste driftstilstande, der giver brugerne mulighed for hurtigt at vælge den passende bane. Modulet understøtter strømafbrydelse, der gemmer indstillinger, og konfigurerbare indstillinger for afstand, hastighed, forsinkelse og cyklustider. Det kan fungere uafhængigt eller tjene som et tredjepartsmodul til at supplere andre systemer og adressere begrænsninger i motorudgangsakslen. Denne controller, der er meget brugt inden for industriel automatiseringskontrol, små mekaniske udstyr, automatisk maling og roterende indekseringsværktøjskontrol, har fint håndværk, et kompakt udseende og stabil ydeevne for holdbarhed.

Varetype: Stepper Motor Bevægelsescontroller

Kassestørrelse (LxBxH): Ca. 99,7 x 72 x 17 mm / 3,93 x 2,83 x 0,67 tommer

Skærmstruktur: 5-cifret, højlys digitalt rør

Driftsmiljø: -5℃ til 60℃ (ingen kondens)

Udgang: Udgang 2. Udgangsspænding: 0V

Driftsspænding: DC 12-24V, >1A strømforsyning

Åbningsstørrelse (LxB): Ca. 92 x 69,8 mm / 3,62 x 2,75 tommer

Motorpulsspænding: Samler 24V, kan tilsluttes direkte til 5-24V driver

Motorpulsfrekvens: 85K HZ

Indgang: Indtast 7. Indgangen tager 0V som det gyldige signal

Funktionsoversigt:

[F] Funktionsoversigt: Dette grupperer parametre, der ikke behøver hyppig ændring under faktisk drift. Nedenfor er de detaljerede indstillinger:

Serienummer F1: Tæller (elektronisk gearforhold), område 0-65535, standard 8

Serienummer F2: Nævner (elektronisk gearforhold), område 0-65535, standard 5

Serienummer F3: Minimumshastighed (minimumshastighedsgrænse for motordrift), enhed: klasse, område 0-65535, standard 0

Serienummer F4: Maksimumhastighed (maksimumhastighedsgrænse for motordrift), enhed: grad, område 0-1781, standard 1781

Serienummer F5: Nulstillingsposition (kun nyttig ved mekanisk nulstilling), enhed: baseret på gearforhold, område 0-65535.999, standard 1.5

Serienummer F6: Nulstillingshastighed (kun nyttig når maskinen er nulstillet), enhed: niveau, område 0-65535, standard 50

Serienummer F7: Nulsøgningsmetode (0: software nul, 1-3: mekanisk nul, hvor 1 anbefales, brug ikke 2), område 0-3, standard 0

Serienummer F8: Nulfunktionens startpunkt (kun nyttig når maskinen er nulstillet), enhed: gearforhold, område 0-65535.999, standard 65535

Serienummer F9: Acceleration (accelerationsniveau fra motorstart til normal hastighed, større er hurtigere; accelerations- og decelerationsværdier skal være konsistente), område 0-65535 niveau, standard 2000

Serienummer F10: Deceleration (decelerationsniveau fra normal motorhastighed til stop, større er hurtigere; accelerations- og decelerationsværdier skal være konsistente), område 0-65535 niveau, standard 2000

Serienummer F11: Systeminterne fejlfindingsparametre, må ikke indstilles, område 0-255, standard 3

Serienummer F12: Systeminterne fejlfindingsparametre, må ikke indstilles, område 0-4294967295, standard 6400

Funktion 13: X0-X1-X2 Indgangssignalfiltreringstid, enhed: niveau, område 0-65535, standard 40. Ved ekstern interferens, indstil igen. Jo større værdi, jo langsommere respons.

Serienummer F14: Størrelsen af hastighedsændring under drift (kan slås fra i F16), enhed: niveau, område 0-255, standard 2. Når motoren er i drift, kan den aktuelle kørehastighed ændres via knappen (encoder) på panelet. Størrelsen af knapændringshastigheden bestemmes af denne parameter. Jo større værdi, jo større hastighedsområde ved drejning af knappen. Jo mindre, jo bedre. Bemærk: Hastigheden efter hastighedsændring gemmes ikke som standard efter strømsvigt. Hvis du vil gemme efter strømsvigt, tryk på \"Bekræft\"-knappen i standbytilstand, og \"Speed-saue\" vises.

Serienummer F15: Returneres den automatisk til nul efter opstart? (0: returnerer ikke til nul ved opstart, 1: returnerer automatisk til nul ved opstart), område 0-1, standard 0. Bemærk: Hvis automatisk nulstilling er indstillet ved opstart, bruges software nul som standard. Tilstanden skal indstilles i [F5-F8] funktion. Hvis mekanisk nul er indstillet, anbefales det at indstille F7=1 for den bedste effekt. Nulstilling kan kun være en reversering.

Serienummer F16: Særlige funktionsindstillinger, område 0-255, standard 0. Værdi 0: Normal, ingen særlige funktioner aktiveret (standard). Værdi 1: Tvinger knaphastighedsændring til at slå fra. Værdi 2: Ændrer motorens rotationsretning. Værdi 4: Aktiverer RS485-kommunikation (følger RTU-protokollen). Værdi 8: Kører automatisk jobbet, når den tændes. Controlleren kan eksternt tilsluttes startknappen, direkte ledning til startport og 0V kortslutning. Værdi 16: Kører knaphastighedsregulering, om frem- og tilbagegående ændring sker samtidigt. Anbefales ikke. Eksempel: For at ændre motorrotationsretning, indstil F16=2. For at aktivere RS485 og ændre retning, F16=4+2=6.

Serienummer F17: Selektiv switch P-interface eller F-interface (1: fra [P] til [F], 2: til [P] fra [F], 3: alle fra, midlertidig åbning ved at trykke på [Indstilling]-tasten før opstart), område 0-3, standard 0

Serienummer F18: Motorhastighedsmultiplum (højere værdi betyder langsommere hastighed), område 1-65535, standard 3. Formålet er at tilpasse sig særlige lejligheder, såsom meget langsomme hastigheder (en omgang om dagen).

Serienummer F19: Multiplum af acceleration og deceleration (bruges i særlige tilfælde, indstilles generelt ikke), område 1-255, standard 1. Endelig accelerations-/decelerationsværdi = (F9 eller F10 værdi) x (F19 værdi).

Serienummer F20: Hovedskærm viser indhold, område 0-6, standard 0. 0: Absolut position (positive og negative koordinater, \"-\" indikerer reversering), enhed: cirkel, afstand eller vinkel. 1: Absolut position (kun positive koordinater). 2: Relativ position. 3: Udgangspulsfrekvens (enhed: KHZ, maks. fejl ±1KHZ, teoretisk maks. 85Khz). 4: Motoromgangstid (enhed: RPM, maks. fejl ±90 RPM). 5: Motorrejseafstandshastighed (enhed: mm/SEC, maks. fejl ±2mm/SEC). 6: Faktisk hastighedsværdi for controlleren (dvs. [P2] [P4]), enhed: niveau. 7: Værdi af fremadgående forsinkelse (dvs. [P6]) i sekunder. 8: Værdi af inversion på plads forsinkelse (dvs. [P7]) i sekunder. 9: Arbejdstidsvisning (slukket gemmes ikke), maks. 99999, derefter vises \"-----\".

Serienummer F21: Tryk på Return ESC (nødstop)-tasten, område 0-3, standard 0. 0: Motoren stopper langsomt i henhold til decelerationshastigheden (stopper øjeblikkeligt, hvis i accelerations-/decelerationstilstand). 1: Motoren stopper øjeblikkeligt (stød). 2: Motoren stopper langsomt og vender automatisk tilbage til nul, tryk igen for at pause, tryk igen for at genoptage. 3: Motoren stopper langsomt, koordinat nulstilles (motoren bevæger sig ikke).

Serienummer F22: Knap (inklusive start/nødstop) signalfiltreringstid, enhed: niveau, område 0-65535, standard 20. Indstil igen ved ekstern interferens. Større værdi betyder langsommere respons.

Serienummer F23: Tillad at ændre værdien af P0 (0: tillad at indtaste ændring, >0: tillad ikke at ændre), område 0-65535, standard 0. Efter låsning blinker skærmen \"ERR-0\" ved ændring af P0-parametre. Kombiner med F17 for at skjule funktionsmenuer for beskyttelse.

Serienummer F24: Bemærk: Efter ændring af denne parameter kræves strømafbrydelse og genstart. 1: Kun [F]-parameter gendannes. 2: Kun [P]-parameter gendannes. 3: Gendan alle (anbefales). 4: Ingen gendannelse påkrævet. 0 eller >10: Gendan alle og aktiver selvtesttilstand (producenttilstand, ikke for brugere).

Pakken inkluderer:

1 x Stepper Motor Bevægelsescontroller
