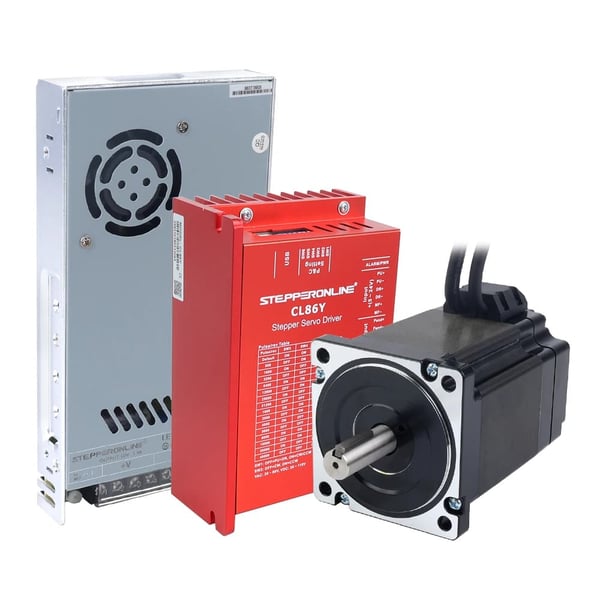

• høj holdemoment: med et holdemoment på 6,50 nm sikrer denne stepmotor stærk og pålidelig ydeevne i krævende applikationer.
• præcisionskontrol: stepvinklen på 1,8 grader muliggør præcis bevægelse og kontrol, hvilket optimerer cnc-operationer og robotapplikationer.
• robust design: bygget til at holde, har denne motor en isoleringsklasse b, hvilket sikrer holdbarhed og sikkerhed ved høje temperaturer.
• alsidig spændingsforsyning: den fungerer inden for et bredt spændingsområde (20-80vac/30-110vdc), hvilket giver fleksibilitet til forskellige opsætninger.
• optisk inkremental encoder: den integrerede optiske encoder med 1000 ppr opløsning forbedrer nøjagtigheden i positionsfeedback, ideel til automatiseringsopgaver.

Specifikation:

• trinvinkel: 1,8 grader
• holdemoment: 6,50 nm (920,48 oz.in)
• nominel strøm/fase: 6 a
• faseresistans: 0,43 ohm ± 10%
• induktans: 2,6 mh ± 20% (1 khz)
• isolationsklasse: b 130°c (266°f)
• ramme størrelse: 86 x 86 mm
• krop længde: 120 mm
• akseldiameter: 14 mm
• aksellængde: 37 mm
• aksel nøglelængde: 25 mm
• kabellængde: 1500 mm
• encoder type: optisk inkremental
• encoder opløsning: 1000 ppr (4000 cpr)
• udgangskredsløbstype: differentialtype
• forsyningsspænding min: 4 v
• forsyningsspænding max: 5 v
• logisk signalstrøm: 7–16 ma (typisk 10 ma)
• pulsinputfrekvens: 0–200 khz
• udgangsfrekvens max: 60 khz
• isolationsmodstand: 500 mω

• Med strømforsyning
• 14mm
