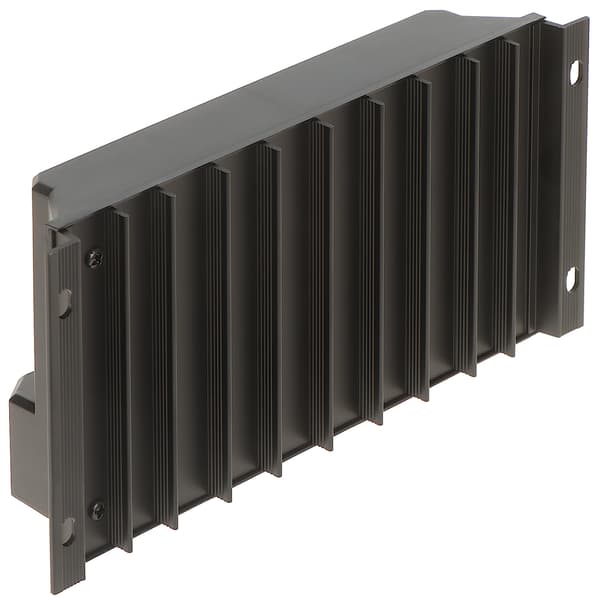

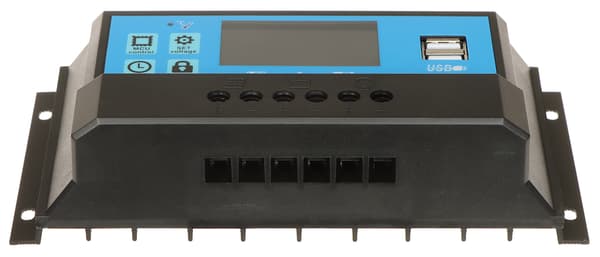

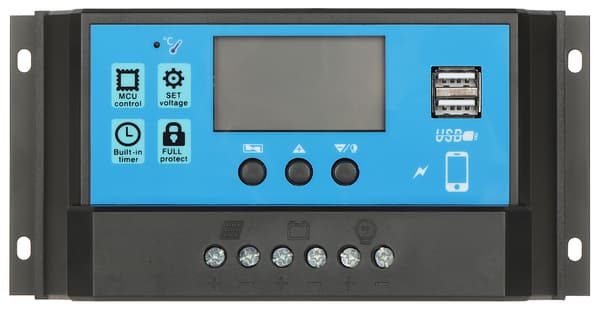

LADESTYRING TIL SOLBATTERIER SCC-60A-PWM-LCD-S2

Fotovoltaiske paneler er en ren og økologisk kilde til elektricitet. Udvinding af denne energi præsenterer dog en række udfordringer for enhedsdesignere. Mængden af energi, der produceres af panelet, afhænger stærkt af indfaldsvinklen og intensiteten af det lys, der rammer celleoverfladen. Dette fører igen til ustabile effektparametre, da selv skyggelægning af en lille del af panelet kan reducere effektiviteten drastisk. Den optimale løsning på de førnævnte problemer er at bruge et sæt bestående af et fotovoltaisk panel, et batteri og en ladestyring. Dette sæt giver mulighed for at sikre konstante strømforsyningsparametre for belastninger og lagrer også overskydende energi til senere brug. SCC-60A-PWM-LCD-S2 solcellecontrolleren giver dig mulighed for at forbinde paneler i både serie og parallelt, samtidig med at de maksimalt tilladte strøm- og spændingsgrænser ved enhedens indgang opretholdes. På grund af PWM-controlleres driftsegenskaber er det vigtigt at huske, at når paneler er serieforbundet, er den nominelle udgangsspænding til batteriopladning 24 V. Bemærk: Solcelleregulatorer er designet til at fungere med solcellepaneler. De bør ikke bruges med andre strømkilder.

• Reguleringstype: PWM
• Nominel spænding: 12 / 24 V
• Nominel strøm: 60 A
• Tilladt spændingsområde: ≤ 25 V for et 12 V batteri - Område for den højeste driftsspænding for et panel tilsluttet én controllerindgang, ≤ 50 V for et 24 V batteri - Område for den højeste driftsspænding for et panel tilsluttet én controllerindgang
• Batteriladespænding: 13 V ... 15 V (justerbar)
• Udgangsspænding: Lig med spændingen ved batteripolerne
• Batteriladestrøm: maks. 60 A
• Belastningsstrøm: maks. 20 A
• Vægt: 0,28 kg
• Mål: 182 x 90 x 46 mm
• Garanti: 2 år

Udvalgte funktioner:

• 2 x USB-strømudgang: 5 V / 2 A,

24H - strømforsyningen fungerer hele tiden, 1H ... 23H - strømforsyningen fungerer i det valgte antal timer efter solnedgang, 0H - Strømforsyningen fungerer fra skumring til daggry. 2 x USB-strømudgang: 5 V / 2 A. Spænding ved afbrydelse af belastning (beskyttelse mod overafladning af batteriet): 9 ... 11,5 V (justerbar). Enheden er designet til kun at oplade AGM-, gel- og blybatterier. LCD-display. LED'er, der angiver enhedens driftsstatus. Driftstilstande: 24H - strømforsyningen fungerer hele tiden. 1H ... 23H - strømforsyningen fungerer i det valgte antal timer efter solnedgang. 0H - strømforsyningen fungerer fra skumring til daggry.
