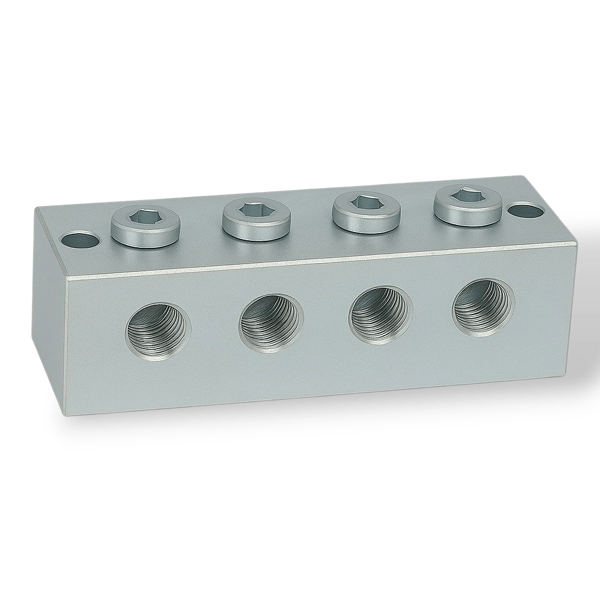

Smøreblok 4-punkts M10x1

Hvad er en smøreblok med 4 punkter M10x1?

Smøreblokken med 4 punkter M10x1 er en komponent i et centralt smøresystem, der bruges til at fordele smøremiddel mellem flere smørepunkter i en maskine. Denne komponent muliggør tilførsel af fedt eller olie fra en enkelt forsyningsledning til flere modtagere, hvilket gør det muligt at smøre flere bevægelige dele samtidigt. I praksis forenkler dette service og øger holdbarheden af ​​mekanismer, der arbejder under tunge belastninger. Denne type løsning bruges i maskiner, hvor adgang til flere smørepunkter er vanskelig. I stedet for at tilføre fedt til hvert punkt separat, bruger et centralt smøresystem en fedtfordeler, der opdeler mediet i flere linjer. Denne løsning reducerer maskinens vedligeholdelsestid betydeligt og reducerer risikoen for at overse et smørepunkt.

Virkningsprincip for en central smørefordeler

En central smørefordeler fungerer ved at opdele strømmen af ​​fedt, der leveres af en smørepumpe eller manuel fedtpresse. Smøremidlet kommer ind i en enkelt indgang i smøreblokken og fordeles derefter gennem interne kanaler til flere udgange. I tilfælde af en firepunktsmodel tilføres fedt til fire separate linjer, som fører til udvalgte punkter på maskinen. Oftest er disse:

• lejer
• tappe
• led
• føringer
• roterende mekanismer

Ved at bruge en smøreblok er det muligt at forsyne flere smørepunkter fra et enkelt sted. Operatøren kan derefter tilføre fedt til en hel maskinsektion gennem en enkelt smørenippel eller forsyningsledning.

Konstruktion af en M10x1 smøreblok

En 4-punkts M10x1 smøreblok er normalt lavet af holdbart stål eller messing, hvilket sikrer høj modstandsdygtighed over for tryk og barske driftsforhold. Designet har interne fedtfordelingskanaler og gevindtilslutningsporte til montering af fedtledninger. En standard smøreblok har et fedtindløb og flere fedtudløb. Den præsenterede løsning bruger fire udgange med M10x1-gevind, hvilket muliggør tilslutning af fedtledninger, der fører til individuelle installationspunkter. M10x1-gevindet bruges ofte i centrale smøresystemer og i smøresystemer til industri- og landbrugsmaskiner. Det muliggør hurtig og tæt tilslutning til fedtledninger og fittings, der bruges i smøresystemer.

Anvendelse af smøreblokke i maskiner

Smøreblokke bruges i mange typer maskiner, der kræver regelmæssig smøring af flere mekaniske komponenter. I praksis kan de findes i enheder som:

• landbrugsmaskiner
• gravemaskiner og læssere
• skovmaskiner
• entreprenørmaskiner
• produktionslinjer
• industrielt udstyr

I mange tilfælde er smøreblokken monteret et lettilgængeligt sted på maskinen, og der løber ledninger fra den til svært tilgængelige smørepunkter. Dette gør det muligt for operatøren at udføre smøreprocessen meget hurtigere og uden at skulle afmontere dæksler eller strukturelle elementer.

Normer og standarder, der anvendes i smøresystemer

Centrale smøresystemer bruger standardgevind og forbindelseselementer, der anvendes i hydraulik og smøreteknologi. I tilfælde af smøreblokke, M10x1 gevind, hvilket sikrer en tæt forbindelse til smøreledningerne. Smøresystemer bruger også komponenter, der overholder DIN 71412-standarden vedrørende smørenipler og standarder, der anvendes i industrielle maskinsmøresystemer. Brugen af ​​standardiserede komponenter muliggør nem udvidelse af systemet og hurtig udskiftning af komponenter.

Almindelige fejl ved valg af fedtfordelere

En af de mest almindelige fejl ved design af et smøresystem er forkert valg af antallet af fordelerudløb. For få porte nødvendiggør brug af ekstra forgreninger, hvilket kan føre til trykfald og ujævn smøring. Et andet problem er forkert valg af forbindelsesgevind. Fintgående metriske gevind, såsom M10x1, anvendes ofte i smøresystemer. Hvis der anvendes forkert gevind, kan der opstå problemer med slangesamling eller tæthed i forbindelser. Korrekt placering af smøreblokke i maskinen er også vigtig. De bør placeres på steder, der giver nem adgang til service og jævn smøreledningsføring.

Hydron Teknisk Rådgivning

Hydron har leveret komponenter, der anvendes i krafthydraulik og maskinsmøresystemer i mange år. Tilbuddet inkluderer fedtfordelere, centrale smørefittings, smørerør, smørenipler og mange andre elementer, der muliggør konstruktionen af ​​et komplet smøresystem. Takket være den brede tilgængelighed af produkter og Hydron-teamets erfaring er det muligt at vælge de rigtige komponenter til specifikke maskiner og installationer. Hydron-specialister hjælper med at matche smøresystemkomponenter, så systemet fungerer pålideligt og yder korrekt beskyttelse af mekaniske komponenter.

Anvendelser i centrale smøresystemer

4-punkts M10x1 smøreblok bruges ofte som fedtfordeler i centrale smøresystemer. Kombineret med smøreledninger og -forbindelser muliggør den konstruktionen af ​​komplekse smøresystemer i industri- og landbrugsmaskiner. Denne løsning muliggør tilførsel af smøremiddel til flere maskinpunkter fra et enkelt sted. Dette gør servicering hurtigere, og mekaniske komponenter fungerer under optimale smøreforhold.

Ofte stillede spørgsmål: Smøreblok 4-punkts M10x1

Hvad bruges en smøreblok til?

En smøreblok bruges til at fordele fedt eller olie mellem flere smørepunkter i et centralt smøresystem. Den gør det muligt at forsyne flere maskinkomponenter fra en enkelt smøremiddelforsyningsledning.

Hvor bruges centrale smørefordelere?

Fedtfordelere bruges i landbrugs-, bygge- og industrimaskiner samt i produktionsudstyr med mange punkter, der kræver regelmæssig smøring.

Hvad betyder M10x1-gevindet i smøreblokke?

M10x1-gevindet refererer til et fint metrisk gevind med en diameter på 10 mm og en gevindstigning på 1 mm. Dette er en populær standard, der bruges i smøresystemer og centralsmøreanordninger.
