PE-ALBUE ELEKTROFUSIONSFITTING 45 GRADER 40 MM PE100 SDR11 EF

45° Albue PE-ELEKTROFUSIONSFITTING UNIDELTA – 40 MM

Bruges til at forbinde polyethylenrør til transmission af gas op til et tryk på 10 bar eller drikkevand og væsker op til et nominelt tryk på 16 bar.

De er kompatible med PE80 og PE100 rør. På grund af kvaliteten af det anvendte råmateriale er Unidelta-fittings modstandsdygtige over for et stort antal kemiske stoffer og UV-stråling . __________________________

ANVENDELSE:

De vigtigste anvendelser af elektrosvejsefittings er: brandfarlige gasrørledninger, vandrørledninger, brandbeskyttelsesinstallationer, kloakering, industrianlæg, kunstvanding og kabelkanaler.

Unidelta elektrosvejsefittings kan bruges med højdensitetspolyethylenrør PE80 eller PE100 med følgende egenskaber:

• SDR≤ for alle diametre
• SDR=17 for diametre >32 mm
• SDR=26 for diametre >125 mm

HOVEDFUNKTIONER

• Svejsespænding 40V
• Elektriske tilslutninger Ø 4,0 mm
• Albue 45 grader

Hver enhed er mærket med:

• Stregkode kan læses af optisk læser
• Nominel diameter
• Svejsetid og køletid

Metalspolen er sikkert placeret tæt på fittingens indvendige overflade for at optimere varmeoverførslen mellem rør og fitting og reducere svejsetiden.

Polyethylenrør og -fittings kan svejses ved elektrofusion eller stuksvejsning. I begge tilfælde skal svejseoperationen følge en etableret procedure, der tager hensyn til visse grundlæggende koncepter vedrørende kompatibiliteten af forskellige materialer. Da PE80 og PE100 er fuldt kompatible, kan rør lavet af forskellige materialer stuksvejses, forudsat at de har samme standarddimensionsforhold (SDR) og derfor samme vægtykkelse.

_____________________

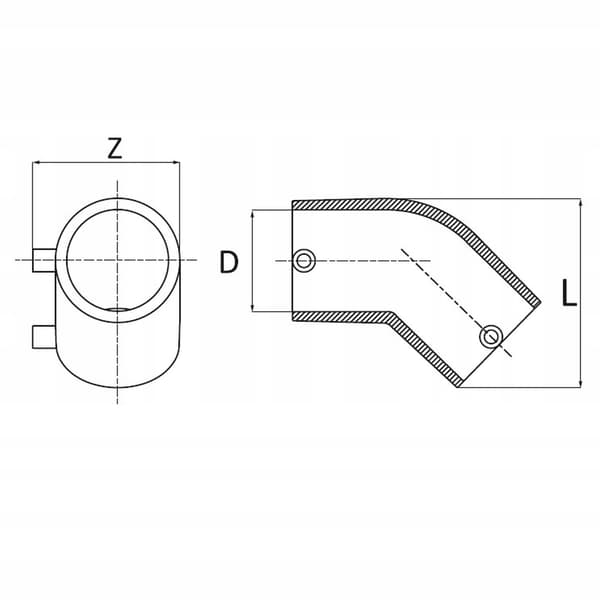

MÅL:

(L) 82 mm (Z) 64 mm (D) 32 x 32 mm

(L) 103 mm (Z) 74 mm (D) 40 x 40 mm

(V) 115 mm (Z) 86 mm (D) 50 x 50 mm

(V) 120 mm (Z) 100 mm (D) 63 x 63 mm

(V) 140 mm (Z) 120 mm (D) 75 x 75 mm

(V) 160 mm (Z) 133 mm (D) 90 x 90 mm

(L) 180 mm (Z) 154 mm (D) 110 x 110 mm

(V) 195 mm (Z) 178 mm (D) 125 x 125 mm

(V) 220 mm (Z) 217 mm (D) 160 x 160 mm
