Optisk reflektometer (OTDR) med en multifunktionel AHD-, HD-CVI-, HD-TVI- og IP-kameratester med mange ekstra funktioner, der er nødvendige ved opstart af CCTV- og fiberoptiske installationer.

• Optisk reflektometer (OTDR): Optisk bølgelængde: 1610 nm, Dynamisk område: 28dB, Bredt måleområde ≤ 100 km, Målefejl: ± (1 m + 5×10-5× afstand + samplingsinterval), Stik: FC / SC, Målevarighed: 5 s, 10 s, 15 s, 30 s, 1 min, 2 min, 3 min
• Optisk effektmåling: Optisk effektmåling i fiberoptiske netværk (ST- og SC-adaptere) Optisk bølgelængde: 850, 1300, 1310, 1490, 1550, 1625 nm Rækkevidde: -70 ... +10dBm
• VLS (VFL) - visuel fiberoptisk fejlfinder: LD-laser, 650 nm, 10 mW Rækkevidde 8 km
• Visuelle standarder: AHD- 8Mpx, HD-CVI- 8Mpx, HD-TVI- 8Mpx, TCP/IP- 8Mpx, CVBS-PAL/NTSC

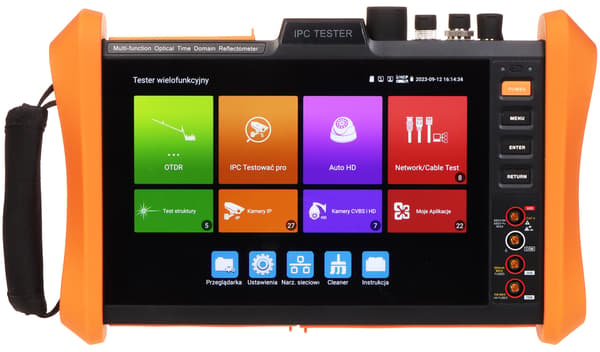

• Skærm: 8" IPS - kapacitiv berøringsskærm, 1920 x 1200 px

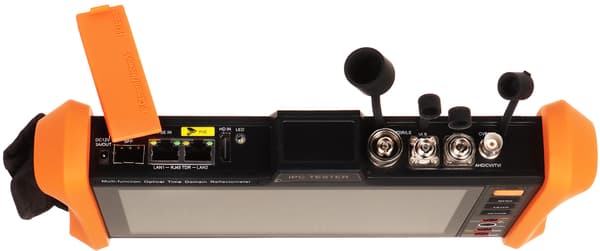

• Videoindgang: 1 stk. AHD/HD-CVI/HD-TVI/CVBS - BNC-stik, 1 stk. HDMI, 60 fps, 4K, 1 stk. VGA
• Videoudgang: Ingen
• LAN-port: 2 stk. - Understøttelse af PoE-kameraer og -switche
• Lydindgang: 1 stk. mini-jackstik
• Lydudgang: 1 stk. mini-jackstik
• Videosignalniveaumåler: Ingen
• Videosignalgenerator: Ingen
• Serielle porte: RS-485
• Protokoller: Understøttelse af over 30 RS485-protokoller: Pelco-D, Pelco-P, YAAN, YAAN-O, YAAN-1, SAMSUNG, PANASONIC, Lilin-FAST, Lilin-MLP2, MOLYNX, MINKING A01, Fastrax, CBC, LC-NEW, WV-CS850, SONY-EVI, LG-MULTIX, DAT-SD, VICON, Vcltp, DH-YTC 06, Santachi, Bosch OSRD, TeleEye DM2, HD 600, Hikvision, KALATEL ASC, AD 168(M-B), SAMSUNG SPD, Siemens, Cohu, MINKING B01, ALEC
• Transmissionshastighed: 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 115200 b/s
• Test af parsnoet kabel eller telefonlinje: Test af UTP- eller telefonkabelforbindelser afsluttet med et RJ-45-stik
• RS-485 linjetest: Test af data fra styreenheden (kommandoer vises i hexadecimal)
• Wi-Fi-modul: Ja
• Identifikation af en ledning i bundtet: Ja
• Lydtest: Ja
• Digitalt multimeter: Måling: spænding, strøm, modstand, kontinuitetstest, diodetest, kapacitans
• TDR-reflektometer: Detektion og lokalisering af kabelbrud (kun UTP), 180 m (maks.)
• Drift som strømkilde: 5 VDC/ 2 A fra USB-port, 12 VDC/ 3 A, 24 VDC/ 2 A, 48 V (PoE, LAN), 24 W

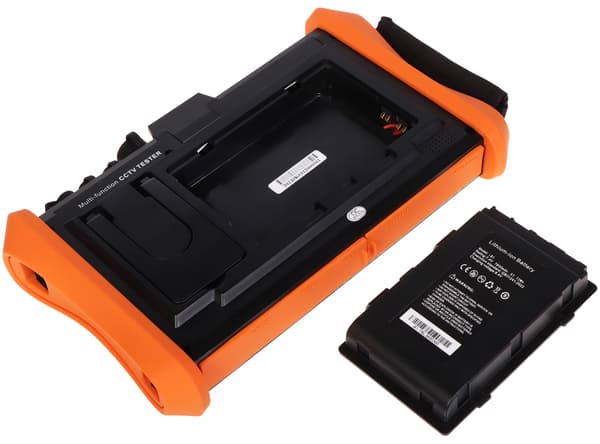

• Batteristrømforsyning: 7,4 Li-Ion-batteri 7800 mAh, 12 VDC/ 2 A (strømforsyning medfølger)
• Forventet batteridriftstid: maks. 10 timer

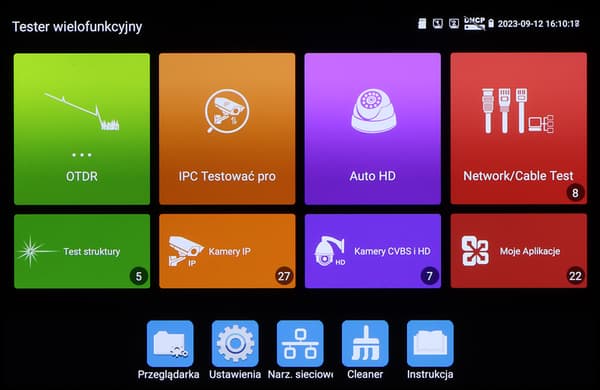

• Betjening: Grafisk menu - berørings- og knapstyring
• Driftstemperatur: -10 °C ... 50 °C
• Tilladt relativ omgivende luftfugtighed: 30 % ... 90 %
• Vægt: 1,24 kg
• Mål: 273 x 170 x 48 mm

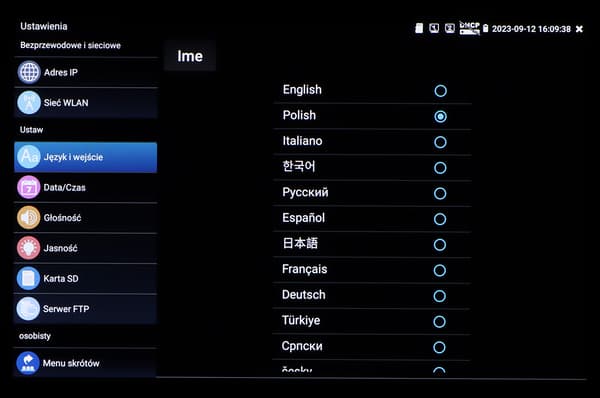

• Understøttede sprog: Polsk, engelsk, bulgarsk, tjekkisk, fransk, græsk, spansk, tysk, portugisisk, russisk, tyrkisk, italiensk
• Garanti: 2 år

Udvalgte funktioner:

• Optisk reflektometer (OTDR)
• AHD-kameratest
• HD-CVI kameratest
• HD-TVI kameratest
• PAL/NTSC kameratest
• IP kameratest - Understøttede metoder Billedkomprimering: H.265, H.264, MJPEG
• Søgning efter og visning af IP-kameraer, der er kompatible med Onvif
• Styring af motorer og PTZ (speed dome) kameraer
• Visning af IP-kameraer ved hjælp af indbyggede applikationer - DH testværktøj, Hik testværktøj, UNV Testværktøj, HuaWei Tool, TP-Link værktøj EZView
• Indbygget webbrowser - Google Chrome
• Overvågning af LAN-forbindelser
• IP-adressescanner
• PING - linktest ved hjælp af ICMP-pakker
• Detektering af den tilsluttede port i switchen
• Twisted-pair kabeltester
• Kabelsporingsapplikation - nem kabelplacering i et uordnet bundt
• Samarbejde med PoE-kameraer og switche
• PoE-strømmåler
• DC 5V / 12V / 24V / 48V strømkilde
• TDR-reflektometer
• Optisk strømmåler
• VLS (VFL) - visuel fejlfinder til optiske fibre
• Datamonitor - RS-485 seriel portmonitor
• Digitalt multimeter - digitalt multimeter
• Lydtest
• Hotspot - Wi-Fi
• Optagelsesafspilning
• Installeret VLC Media Player-applikation - mulighed for at afspille multimediefiler i mange populære formater (.mp3, .mp4, .avi, .mpeg og andre)
• Lommeregner
• Installeret Quickoffice-pakke - oprettelse og læsning af .docx-tekstdokumenter, .xlsx-regneark og .pptx-multimediepræsentationer
• Indbygget lommelygte
• Mulighed for at ændre det viste tema og baggrund
• Android 10

Fulde produktnavn:

OPTISK REFLEKTOMETER (OTDR) MED CCTV-TESTER CS-R7-80H
