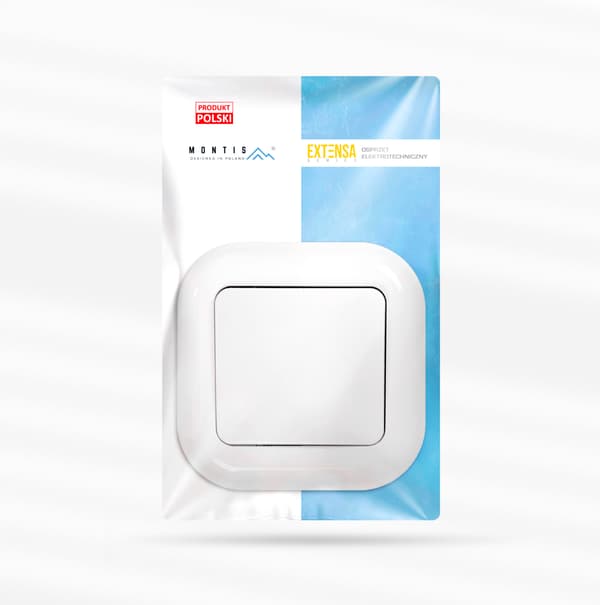

MONTIS EXTENSA MT055K Krydsinstallationsafbryder

EXTENSA MT055 Serie Installationsafbryder

En elegant, monolitisk serie af EXTENSA elektrisk udstyr, der er skabt til både investerings- og privatkunder og passer ind i enhver indretningstype.

Elektrisk installationsudstyr er vigtigt udstyr i alle faciliteter. En elektrisk afbryder er et grundlæggende installationselement, der bruges til at tænde og slukke for driftsstrømmen i lavspændingsinstallationer.

EXTENSA MT055-modellen er en planmonteret enhed.

Brugen af materialer af høj kvalitet kombineret med et klassisk, diskret udseende og en mekanisme af høj kvalitet garanterer langvarig, problemfri og sikker drift til en overkommelig pris.

Krydsafbryder:

En enhed med en enkelt knap. Bruges typisk mellem trappeafbrydere på steder, hvor belysningen skal styres fra tre eller flere steder.

Specifikation

• Model: MT055K
• Stiktype: kryds
• Producentens kode: WP-8F
• Udstyrstype: installationsstik
• Produktserie: EXTENSA
• Maksimal belastning: 10A
• Spænding: ~250V 50Hz
• Beskyttelsesklasse: IP20
• Hus: plastik

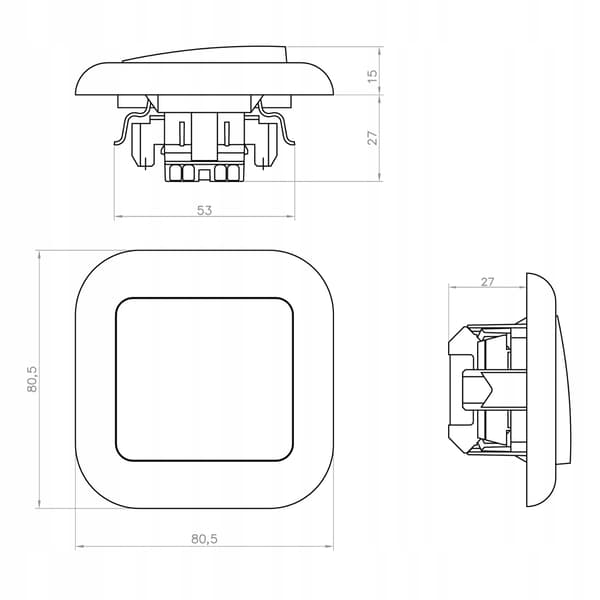

• Mål på afbryderhuset: 80,5 x 80,5 x 15 mm
• Farve: hvid
• Finish: højglans
• Anvendelse: afbryder kun til indendørs brug
• Oprindelsesland: Polen

Installationsvejledning

I alle rum skal stikkontakter monteres på væggen for hver 2. – 2,5 m . Mindst én stikkontakt skal installeres i gangen. . Der bør installeres mindst tre stikkontakter i badeværelset, herunder en som et separat kredsløb til tilslutning af vaskemaskine og/eller elektrisk tørretumbler. Køkkenet er et rum, hvor der på grund af forskellige elektriske apparaters anvendelighed bør være

mindst 5 stikkontakter – over bordplader, mindst hver anden meter. Derudover bør der installeres separate kredsløb til permanent installerede apparater, såsom køleskabe og opvaskemaskiner. Hvis der anvendes en elkedel, skal der også installeres et separat kredsløb til den. Det er vigtigt at placere den stikkontakt, der er beregnet til tilslutning af emhætten, højt op. Stikkontakter,

i rum monteres oftest i en højde af 30 cm , mens de i køkkenet er i en højde på 85-115 cm. I badeværelset er situationen lidt anderledes – stikkontakter bør monteres i en højde af 140 cm. Til badeværelset, som er et fugtigt sted, bør du vælge stænksikre stikkontakter med IP44-mærkningen . Af sikkerhedsmæssige årsager må afstanden mellem stikkontakten og kanten af badekars- eller bruserdøren ikke være mindre end 60 cm. Tingene er meget enklere med

lyskontakter, som typisk placeres i en højde af 140 cm fra gulvet. I børneværelser kan dette være 100-120 cm. Nu om dage vælger flere og flere at placere kontakter lavere, i en højde af 90-100 cm. Dette er praktisk, fordi de nemt kan bruges af børn, handicappede og voksne, der ikke behøver at række hånden op for at tænde lyset.
