Lige forbindelse ED 3/8/M16X1.5 8S

Anvendelse:

Anvendes i vid udstrækning i hydrauliske systemer inden for landbrug, havebrug, skovbrug, byggeri og industri.
Forbindelse med gummitætning, skruet ind i huset på en pumpe, cylinder, fordeler osv.
Siden beregnet til at blive skruet ind i Huset har en ED-tætning; der kræves ingen yderligere tætninger.
Den anden side er beregnet til at blive skruet på en slange, albue eller anden fitting. Tætningen sker, når den strammes på den selvtætnende klemmekegle.

Nyttige data:
BSP-gevinddiameter 3/8"
Ydre diameter [mm]: 16,3 - 16,6

Gevinddiameter M16x1.5
Ydre diameter [mm]: 15,6 - 15,9

Tekniske data:
Klemmevinkel: 24° (typisk for polsk standard)
Hussidegevind: udvendig tomme BSP 3/8"
Slangesidegevind: udvendig metrisk 16x1,5
Tilslutningsversion: tung
Væsketype: hydraulisk olie

Materiale:
Fritstål galvaniseret

Ermetto-markering: XGE 08-SR 3/8" ED

Rastelli-Raccordi-betegnelse: TN92GG-08SR (3/8)

Afstøbningsbetegnelse: 100341.1.1

betegnelse ifølge Vitillo: AME08SMG06EL.1

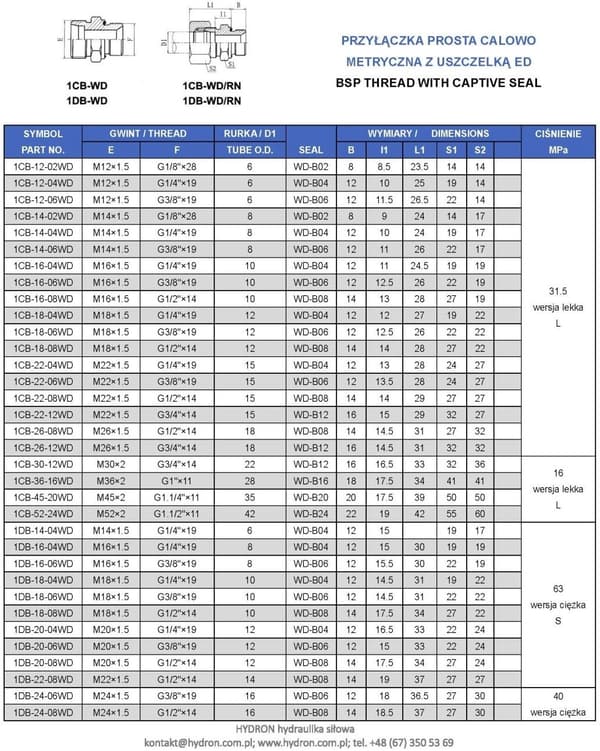

Lige forbindelse med BSP-gevind / Han-bolt kobling - parallel BSP-gevind
