Lige stik ED 1/4/M16X1.5 10L

Det er meget anvendt i hydrauliske systemer inden for landbrug, havebrug, skovbrug, byggeri og industri.
Stik med gummitætning, skruet ind i huset på f.eks. en pumpe, cylinder, fordeler osv.
Den side, der er beregnet til at blive skruet ind i huset, har en ED-tætning.
Den anden side er beregnet til at blive skruet på en slange, et albue eller et andet tilslutningsstykke. Tætningen sker, når den strammes på den selvtætnende klemmekegle.

Nyttige data:
Gevinddiameter i huset: BSP 1/4"
Gevinddiameter for slangen: M16x1.5

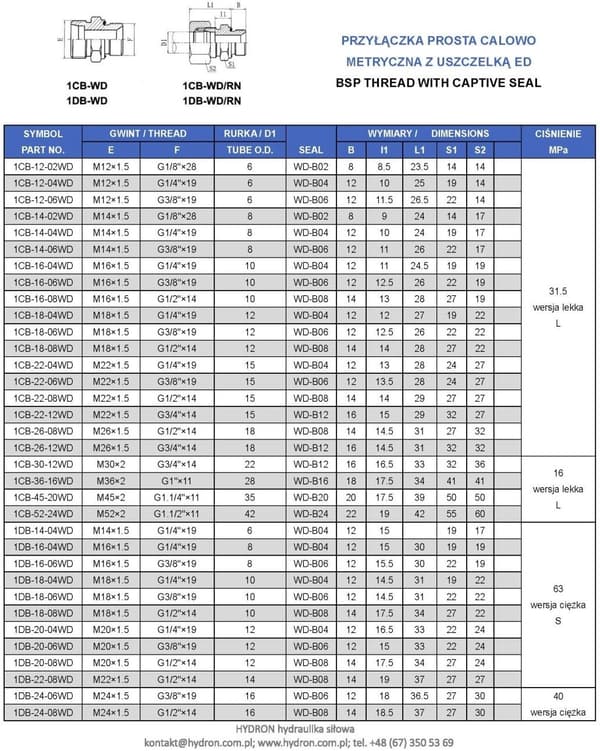

Tekniske data:
Klemmevinkel: 24° (typisk for den polske standard)
Gevind på husets side: udvendig tomme BSP 1/4"
Gevind på slangesiden: udvendig metrisk 16x1.5
Tilslutningsversion: let
Væsketype: hydraulisk olie

Materiale:
automatstål, forzinket

Ermetto-mærkning: XGE 10-LR ED

Alternativ mærkning: 1CB-16-04WD

Ermetto-mærkning: XGE 10-LR ED

Rastelli-Raccordi: TN92GG-10LR (1/4)

Afstøbningsbetegnelse: 100306.1

betegnelse af Vitillo: AME10LMG04EL.1

Lige forbindelse med BSP-gevind / Han-boltkobling - parallel BSP-gevind



Bemærk: Den samme vare kaldes: Lige stik / Adapter 1/4"/M16x1.5 10L
