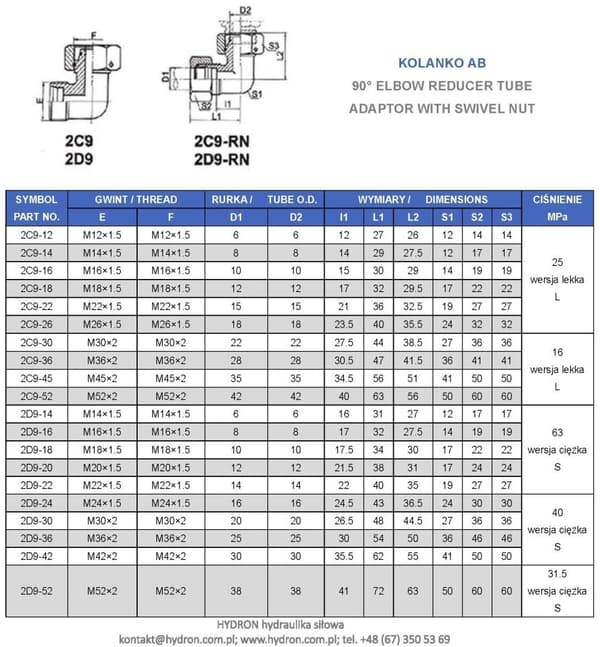

AB Albue 90° M18x1.5 10S

Albueforbindelse  - udvendigt gevind på den ene side, bevægelig møtrik på den anden. Dette forbindelsesstykke, der bruges i hydrauliske systemer, gør det muligt at føre kabler gennem kanaler, selv i en ret vinkel. Fås i tomme- og metrisk gevind. Fås også som reduktionsforbindelsesstykke. Lavet af højkvalitets automatstål. Belagt med en korrosionsbestandig zinkbelægning i hvid passivering. Lavet af et smedet stykke (monoblok). Komponenterne er ikke loddet! De fås i let L. og tung S. version.

Anvendelse:

Det er meget brugt i hydrauliske systemer inden for landbrug, skovbrug, byggeri og industri.

Standardiseret letvægtsstik med konisk selvtætnende fastspænding, når det strammes. Designet til at forbinde to ledninger eller til at forbinde til andre stik med det samme koniske system.

Yderligere data:

Udvendig diameter [mm]: 17,6-17,9

Indre diameter [mm]: 16,2-16,6

Tekniske data:

Spændekegle vinkel: 24° (typisk for den polske standard)

Nominel diameter af passagen:

Tråd på den ene side: ekstern metrisk 18X1.5

Tråd på den anden side: intern metrik 18X1.5

Nominelt tryk: 630 bar

Version: heavy

betegnelse af Cast: 604216.1

betegnelse ifølge Rastella Raccordi: TN119-10S

betegnelse ifølge Parker Ermeto: EW10SOMD

betegnelse ifølge Vitillo: LME10SFE10S.1

Skruealbue

Justerbar hanalbue

vinkelforbindelse med hætte Type: Tn 119

Illustrativt billede; På grund af forskellige teknologiske processer kan forbindelsen leveres i en anden visuel version.
