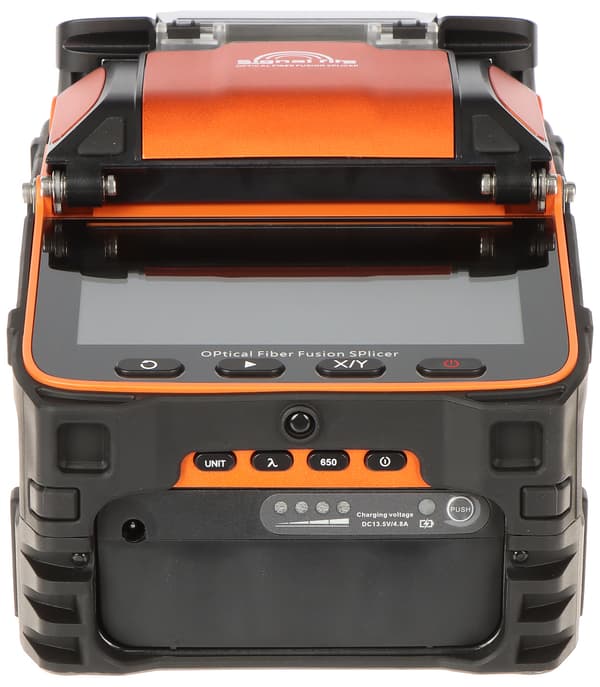

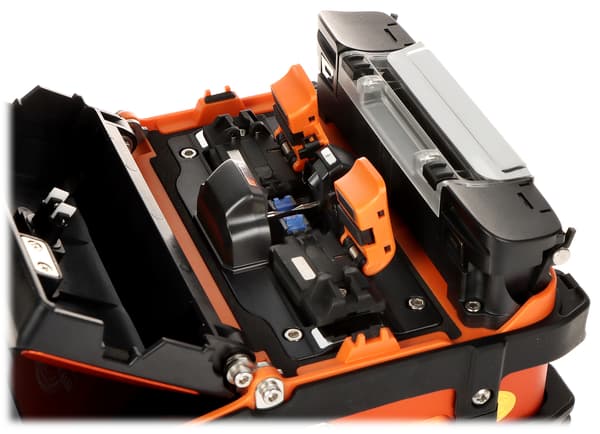

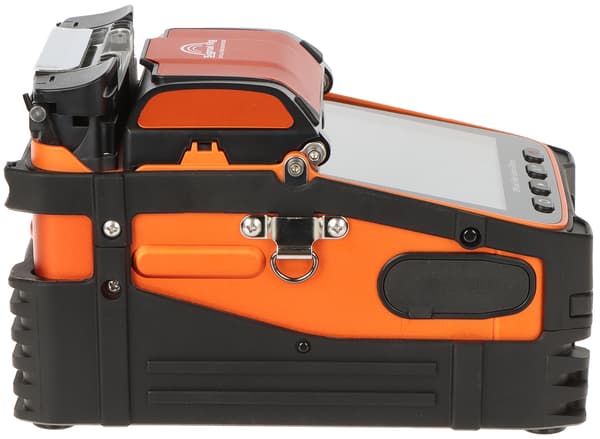

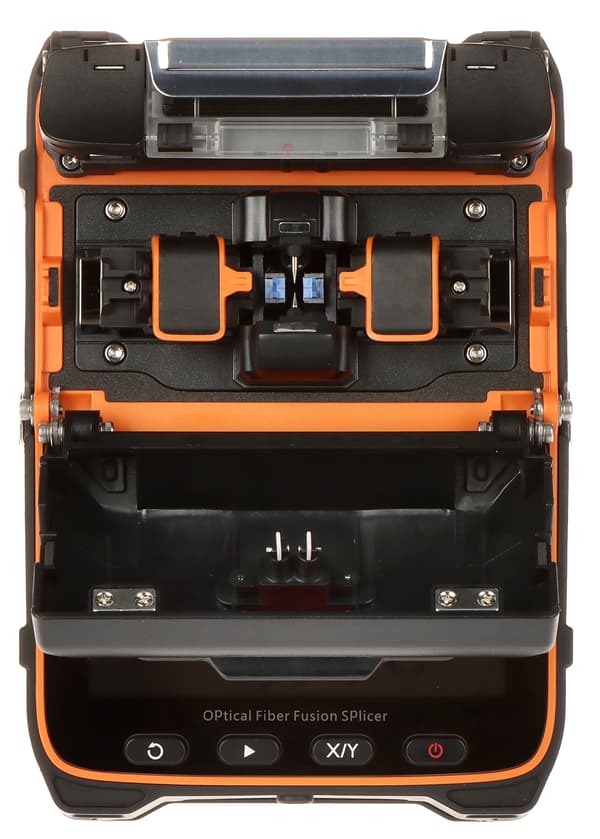

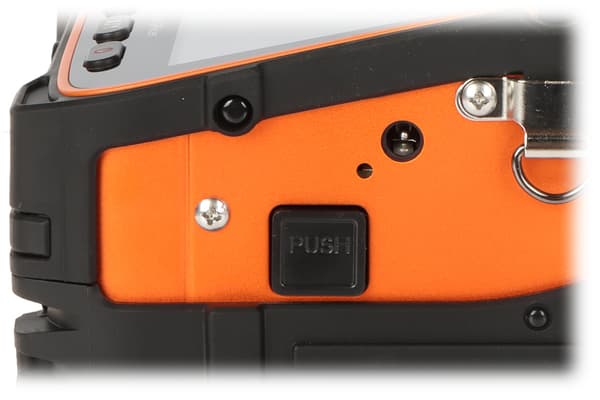

AI-9 FIBEROPTISK SPLICERATOR

AI-9 fiberoptiske splejsningsmaskine muliggør takket være hurtig billedbehandling og en avanceret kernecentreringsproces automatisk splejsning med fremragende parametre på under 10 sekunder.

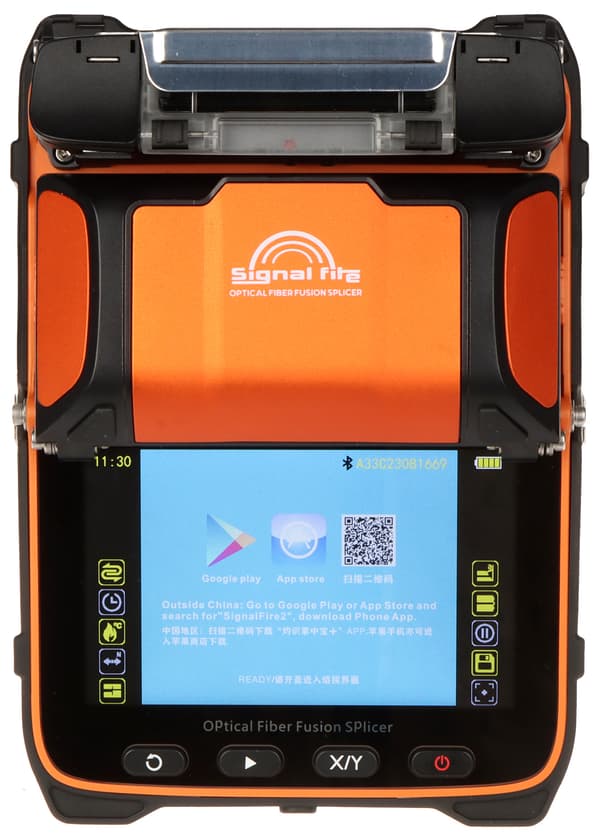

Bemærk! Som standard er enheden konfigureret i automatisk tilstand. I langt de fleste situationer er justeringer af standardindstillingerne ikke nødvendige. Kalibrering er heller ikke nødvendig – det bør kun udføres, hvis du har problemer med at opnå en korrekt splejsning. Appen, der er tilgængelig i Google Play Store og AppStore, er f.eks. nødvendig, hvis du vil ændre standardsvejseprogrammet eller kalibreringen på grund af ekstremt skiftende miljøforhold.

Ændring af parametre og konfiguration af svejsemaskinen sker udelukkende via Bluetooth-grænsefladen ved hjælp af dedikerede applikationer til Android/iPhone.

• Optisk fibertype: multimode (MM) - G.651, single-mode (SM) - G.652 & G.657, single-mode (DS / NZDS) med ikke-nul dispersionsforskydning (G.655)
• Kappediameter: 80 ... 150 µm
• Primær belægningsdiameter: 0,1 ... 1 mm
• Længde af afskallede fibre: 16 mm
• Centreringsmetode: kernecentrering, beklædningscentrering, manuel
• Display: 5,1" flydende krystaldisplay (LCD), 800 x 480 px, Billede: samtidig visning i to planer (XY)
• Gennemsnitlig indsættelsestab: 0,01 dB (MM), 0,025 dB (SM), 0,04 dB DS / NZDS
• Gennemsnitlig svejsetid: 5 s
• Gennemsnitlig iblødsætning tid: 15 s
• Svejseprogrammer: (fabriksprogrammer) + (brugerprogrammer)
• Intern baggrundsbelysning: Ja
• Intern iblødsætning: Ja
• Indstillelige splejsningsparametre: Test af den forreste vinkel på de svejsede fibre, tilløbsafstanden under svejsning, forsvejsestrøm, forsvejsetid, svejsestrøm, svejsetid osv.
• Splejsningshukommelse: Ja
• Mekanisk styrketest: 2 N
• Forbindelse til en computer: USB 2.0 - Mulighed for opladning af smartphones
• Strømforsyning: 13,5 V DC / 4,8 A (strømforsyning medfølger)

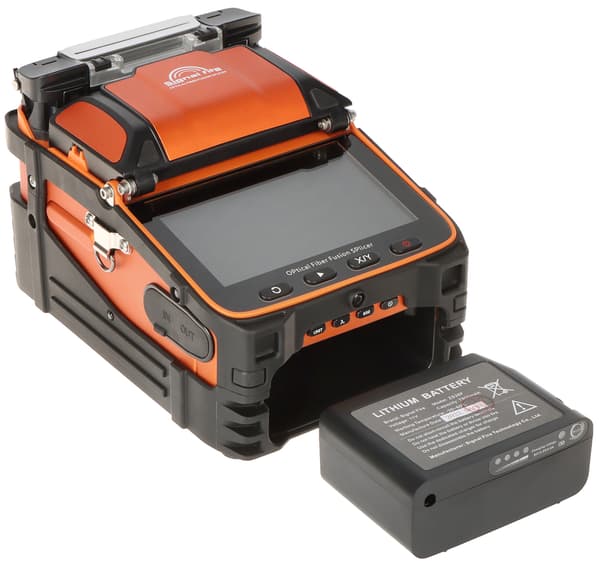

• Batteristrømforsyning: 11 V DC Li-Ion-batteri, 7800 mAh
• Elektrodens levetid: 3000 svejsninger
• Driftstemperatur: -15 °C ... 50 °C
• Tilladt relativ omgivende luftfugtighed: < 95 % (bez kondensacji)
• Vægt: 2,16 kg
• Mål: 200 x 143 x 122 mm
• Garanti: 3 år

Udvalgte funktioner:

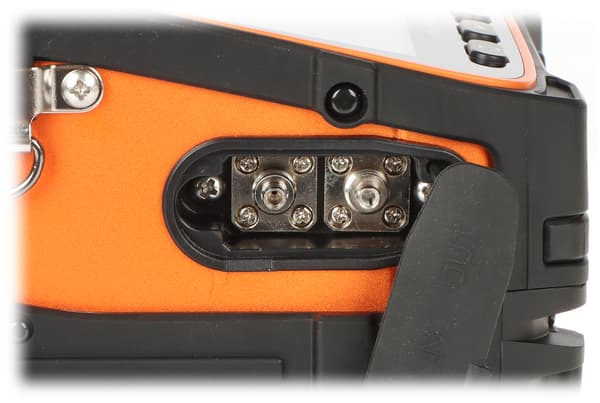

• Indbygget optisk effektmåler:
• Optisk bølgelængde: 850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm,
• Bredt måleområde: -70 dBm ... +6 dBm,
• Målefejl: < 0.3 dB
• VLS (VFL) - visuel fejlfinder til optiske fibre:
• Optisk bølgelængde: 650 nm
• Optisk udgangseffekt: 15 mW
• Driftstilstande: kontinuerlig, pulserende - 2 Hz
