Tekniske data:

Udførelse
Antal beskyttede poler: 1
Antal poler: 1 P
Polplacering: 1 P
Udløsningskarakteristik: B

Funktioner
Med koblet N-pol: nej

Elektriske egenskaber
Nominel kortslutningsevne Icn:6 kA
Nominel driftsspænding Ue (AC):230 / 400 V
Forsyningsspændingstype: AC
Frekvens: 50/60 Hz

Spænding
Nominel isolationsspænding Ui:500 V
Nominel impulsspænding Uimp:4000 V

Strøm
Nominel strøm In:20 A
Nominel kortslutningsevne Ics: 6 kA
Min./maks. Værdi af vekselstrøm, hvorved tidsforsinket beskyttelse fungerer: 1,13 / 1,45 In
Min./maks. Værdi af AC-strøm, hvorved øjeblikkelig beskyttelse virker: 3 / 5 In
Nominel brydeevne Kortslutningsbrydeevne Icn under 230V AC i henhold til IEC 60898-1: 6 kA
Nominel ultimativ kortslutningsbrydeevne Icu for ETIM (PN-EN 60947-2): 6 kA

Frekvens
Frekvens (område i forhold til ETIM): 50 til 60 Hz

Effekt
Samlet effekttab for nominel strøm: 2,79 W
Effekttab pr. pol for nominel strøm: 2,79 W

Holdbarhed
Elektrisk holdbarhed (antal cyklusser): 4000
Mekanisk holdbarhed (antal cyklusser): 20000

Dimensioner
Produktdybde: 70 mm
Produkthøjde: 83 mm
Produktbredde: 17,5 mm




6KA 1-POL B 20A MINDRESTRØMSAFBRYDER

**

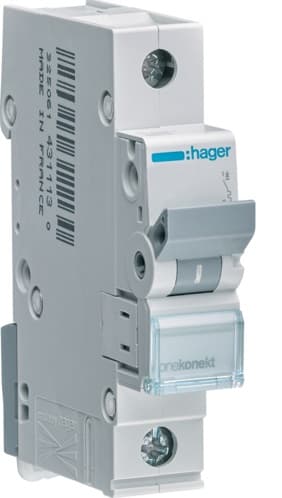

Illustrativt foto
