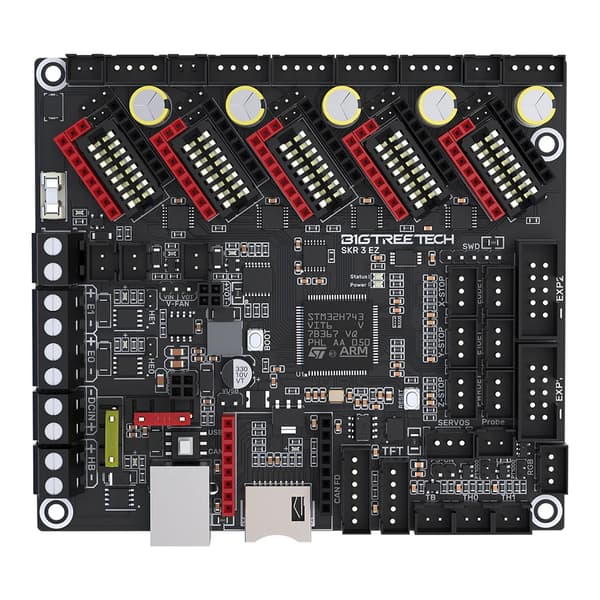

• forbedret ydeevne: ved at anvende en 32-bit arm cortex-m7 serie hovedkontrolchip tilbyder dette bundkort forbedret ydeevne for en glattere drift. strømchippen understøtter dc12/24v input med en outputstrøm på op til 5a, perfekt til raspberry pi kompatibilitet.
• nem firmwareopdatering: med en reserveret boot-knap kan brugerne nemt opdatere bundkortets opstartsprogram gennem dfu-tilstand. denne funktion sikrer praktiske firmwareopdateringer for optimeret ydeevne og funktionalitet.
• forbedrede sikkerhedsfunktioner: bundkortet inkluderer en beskyttelseskreds for termistorsektionen for at forhindre skade fra varmeleje eller varmestavlækage. denne ekstra beskyttelse sikrer lang levetid og sikkerhed for hovedkontrolchippen.
• fleksible tilslutningsmuligheder: designet med fleksibel tilslutning kan brugerne frit skifte mellem usb og can-grænseflader for at tilslutte ekstra enheder. denne funktion muliggør alsidig brug og tilpasning baseret på individuelle behov.
• diy-venligt design: bundkortet er diy-venligt med funktioner som en reserveret boot0-knap for nem adgang til dfu-tilstand, opgraderet termistorunderstøttelse til pt1000 og en universel wifi-modulær port til diy-trykprojekter. disse funktioner gør tilpasning og eksperimentering let for brugere på alle niveauer.

Specifikation:

Dette produkt har flere varianter, denne variant er: Kun Brættet

• strømchip: tps54505a
• strøminput: dc12/24v
• udgangsstrøm: op til 5a
• top udgangsstrøm: op til 6a
• boot program opdatering: via dfu
• termistor beskyttelseskreds
• numerisk kontrol ventilator: 24v, 12v, 5v spændingsvalg
• termistor pullup modstandsværdi valg
• skærmkompatibilitet: seriel skærm, spi skærm, lcd skærm
• firmware opgradering: via sdkort
• fortsæt udskrivningsfunktion
• filament udslagsdetektion
• fuld afslutningsfunktion
• bltouch support
• rgb lys support
• højtyde mosfet'er
• udskiftelig sikring
• wifi modul interface
• onboard microsdkort slot
• onboard eeprom
• can interface: usb port, xh2.54 6pin terminal interface
• temperaturføler interface: højpræcisions pullup modstand
• drevstik: kompatibel med ezserie drevmoduler og tmcserie drevmoduler
• motor spændingsvalg
• motor strømforsyning: op til 48v
• femvejs motor driver interfaces: x, y, z(dobbelt), e0, e1
• flere køleventilatorer
• fleksibel forbindelse: usb og can skift
• diyvenligt: boot0knap, pt1000 termistor support
• mikroprocessor: arm cortexm7 cpu stm32h743vit6
• firmware kompatibilitet: marlin, klipper, reprap
• produktstørrelse: 109,7*98mm
• installation størrelse: 102*76mm
• motor spænding: 12v til 48v
• driver stik til ez driver (skr 3)
• direkte indsættelse med ez driver (skr 3 ez)
