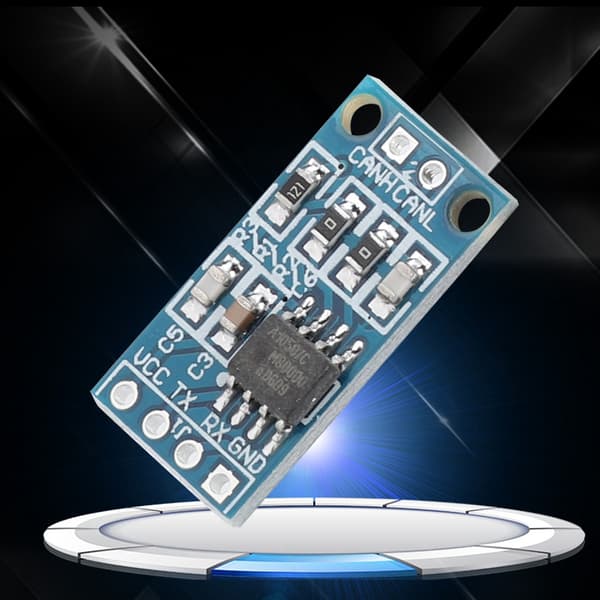

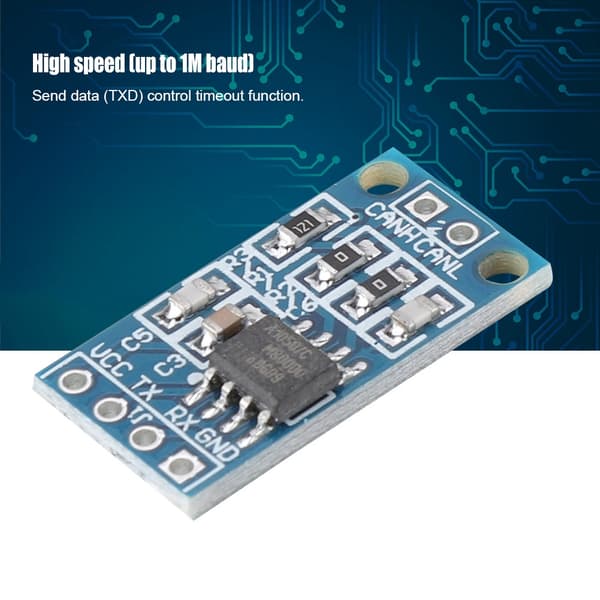

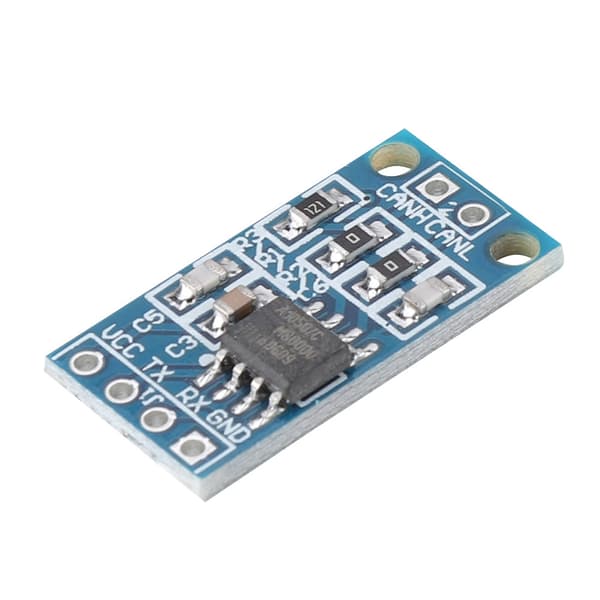

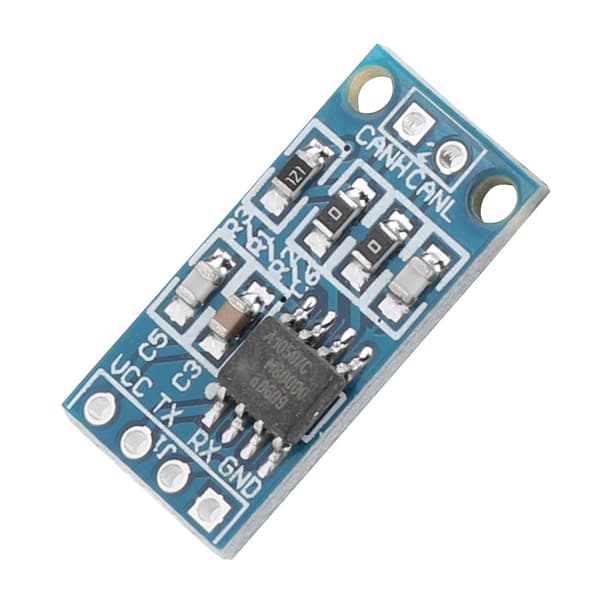

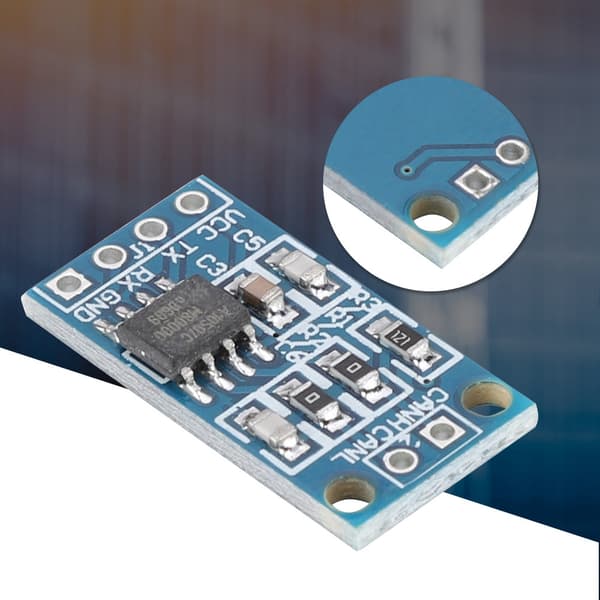

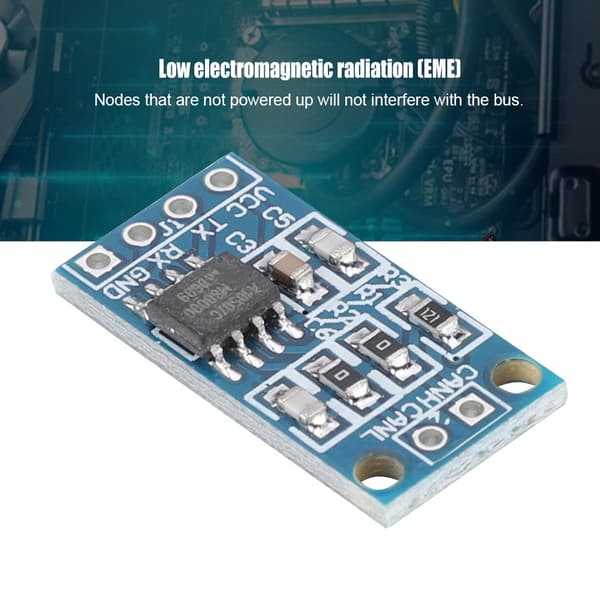

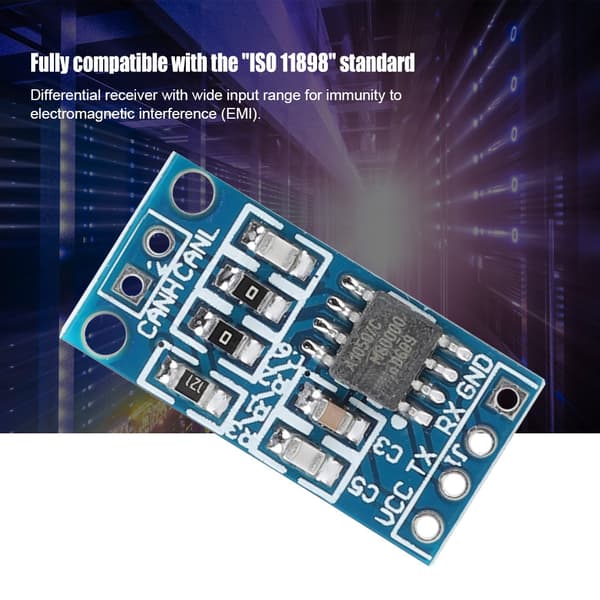

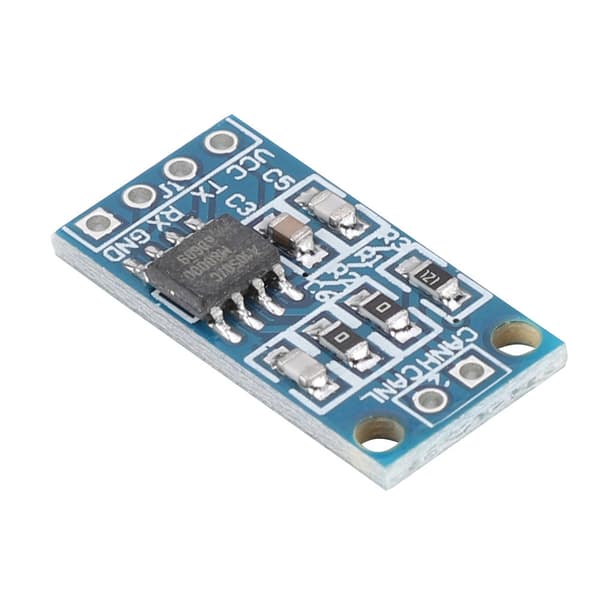

Velkommen til vores butik! TJA1050 er en højhastigheds CAN-transceiver, der fungerer som grænsefladen mellem en Controller Area Network (CAN) protokolcontroller og den fysiske bus. Den er efterfølgeren til PCA82C250 og tilbyder forbedret ydeevne, herunder minimerede elektromagnetiske emissioner på grund af ideelt matchede CANH- og CANL-ben, og forbedret drift, når noder ikke er tændt. Dette modul er fuldt kompatibelt med ISO 11898-standarden og understøtter datahastigheder op til 1M baud.

Funktioner:

1. Fuldt kompatibel med ISO 11898-standarden.

2. Høj hastighed op til 1M baud.

3. Lav elektromagnetisk stråling (EME).

4. Differentialmodtager med bredt indgangsområde for immunitet over for elektromagnetisk interferens (EMI).

5. Noder, der ikke er tændt, vil ikke forstyrre bussen.

6. Send data (TXD) kontrol timeout-funktion.

7. Stille tilstand, når afsendelse er deaktiveret.

8. Beskytter automatisk busben under transienter.

9. Indgangstrin kompatibelt med 3,3V enheder.

10. Termisk beskyttelse.

11. Kortslutningsbeskyttelse for strøm og jord.

12. Kan forbinde mindst 110 noder.

Specifikation:

Pakkestørrelse: ca. 22 x 11,5 x 3 cm / 8,66 x 4,53 x 1,18 tommer.

Detaljerede elektriske specifikationer:

- VCC (Strømforsyning): Minimum 4,75 V, Maksimum 5,25 V, Enhed V.

- VCANH (DC-spænding af ben CANH): Minimum -27 V, Maksimum +40 V, Enhed V. Betingelse: 0 VCC 5,25 V, ingen tidsbegrænsning.

- VCANL (DC-spænding af ben CANL): Minimum -27 V, Maksimum +40 V, Enhed V. Betingelse: 0 VCC 5,25 V, ingen tidsbegrænsning.

- Vi(dif)(bus) (Differential busindgangsspænding): Minimum 1,5 V, Maksimum 3 V, Enhed V. Betingelse: kontrol.

- tPD(TXD-RXD) (TXD til RXD forplantningsforsinkelsestid): Maksimum 250 ns, Enhed ns. Betingelse: VS = 0 V, se figur 7.

- Tamb (Omgivelsestemperatur): Minimum -40 grader Celsius, Maksimum +125 grader Celsius, Enhed grader Celsius.

Pakkeliste:

1 * Modul.
