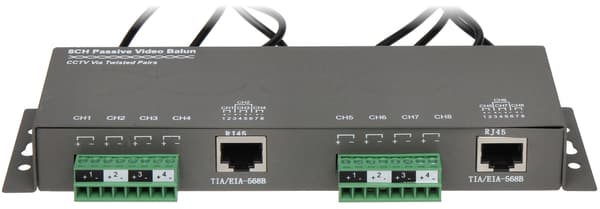

TR-8M VIDEOTRANSFORMATOR

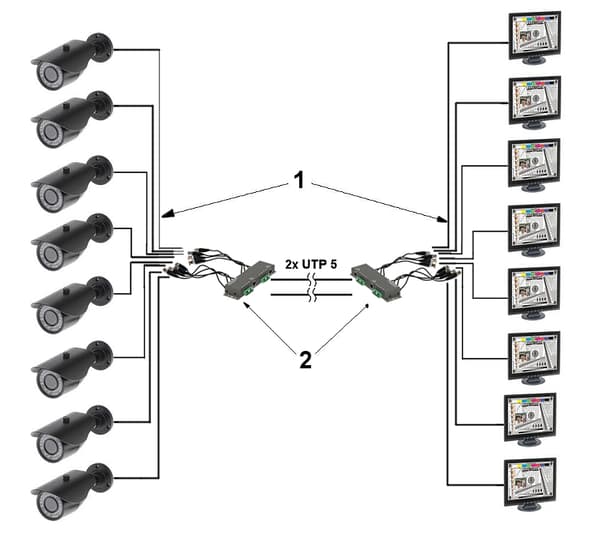

TR-8M er designet til at transmittere videosignaler via parsnoede kabler. Enheden matcher impedansen af et 75Ω koaksialkabel med impedansen af et balanceret kabel, hvilket sikrer videosignaltransmission på op til 400 m (kategori 5 parsnoet kabel) og eliminerer asymmetrisk interferens. Sørg for, at (+) og (-) terminalerne er tilsluttet korrekt. Omvendt tilslutning vil forårsage billedforvrængning. Hele enheden er indkapslet i et metalhus.

• Standard: AHD - 5 Mpx, HD-CVI - 8 Mpx4K UHD, HD-TVI - 8 Mpx4K UHD, CVBS-PAL, NTSC
• Enhedstype: Passiv
• Antal kanaler: 8 stk. Video
• Videorækkevidde: 250 m @720p- UTP kat. 5e, 150 m @1080p- UTP kat. 5e, 400 m @CVBS- UTP kat. 5e

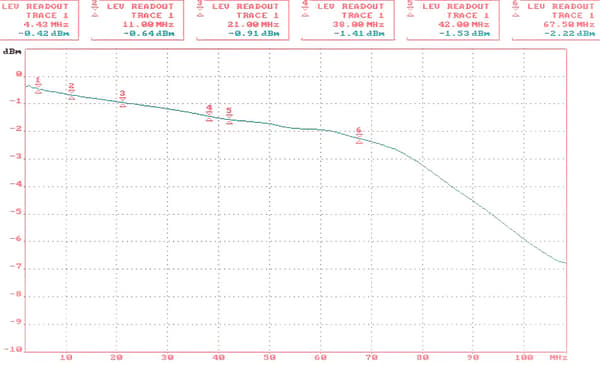

• Dæmpning: 4,43 MHz @ 0,42 dB, 11 MHz @ 0,64 dB, 21 MHz @ 0,91 dB, 38 MHz @ 1,41 dB, 42 MHz @ 1,53 dB, 67,5 MHz @ 2,22 dB
• Ind/ud-spænding 75Ω (CVBS): 1Vpp
• Isolation mellem indgange: > -50 dB
• CMRR (dB @ 5MHz): 60dB
• Koaksialstikimpedans: 75 Ω
• Balanceret stikimpedans: 100 Ω

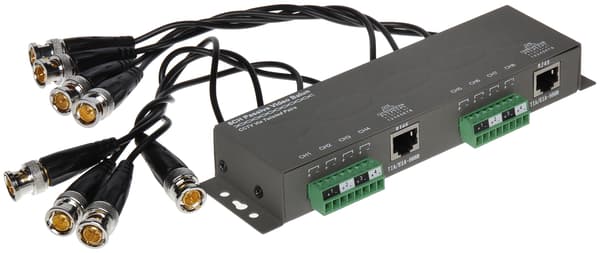

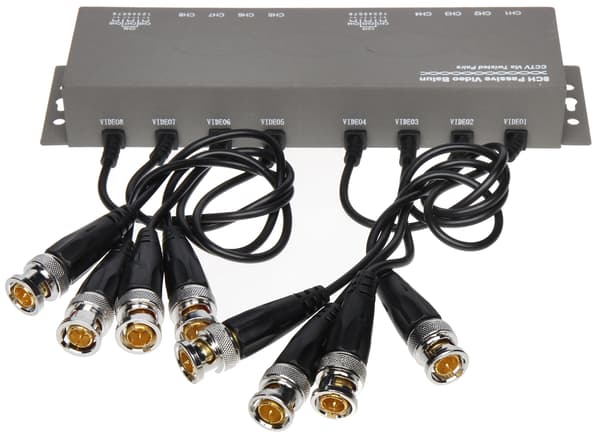

• Koaksialstiktype: 8 x BNC Stik på kabel

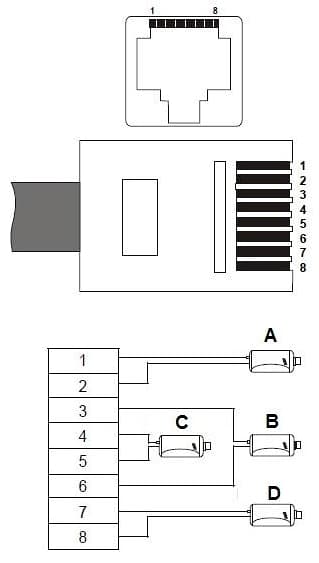

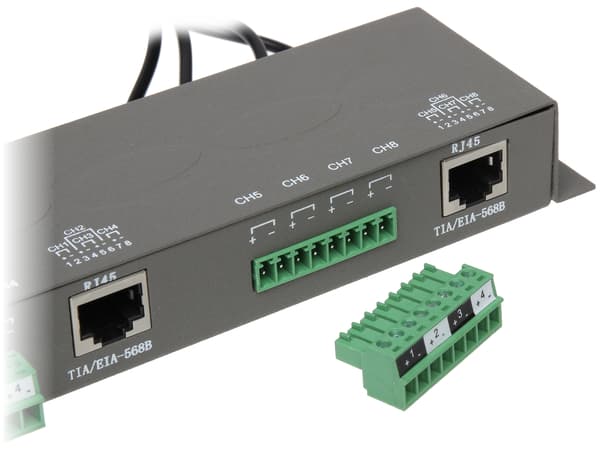

• Balanceret stiktype: Kabelterminaler / 2 x RJ-45 (8-bens, 4 par) Stik
• Driftstemperatur: -10 °C ... 70 °C
• Tilladt relativ omgivende luftfugtighed: < 95 %
• Vægt: 0,32 kg
• Mål: 185 x 58 x 25 mm
• Garanti: 2 år
