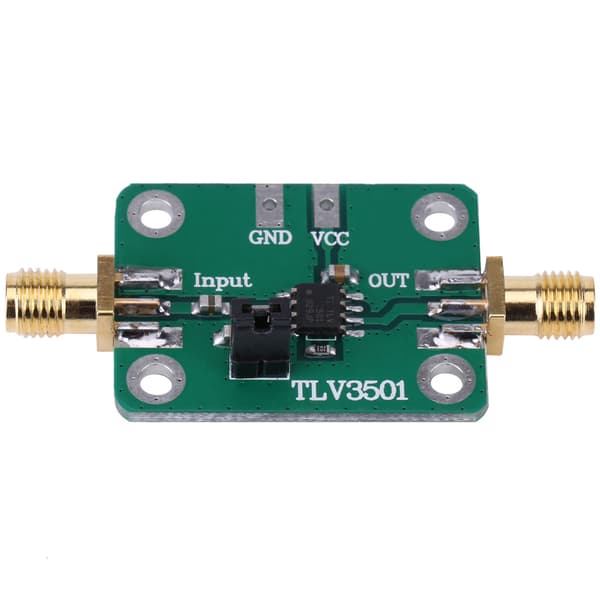

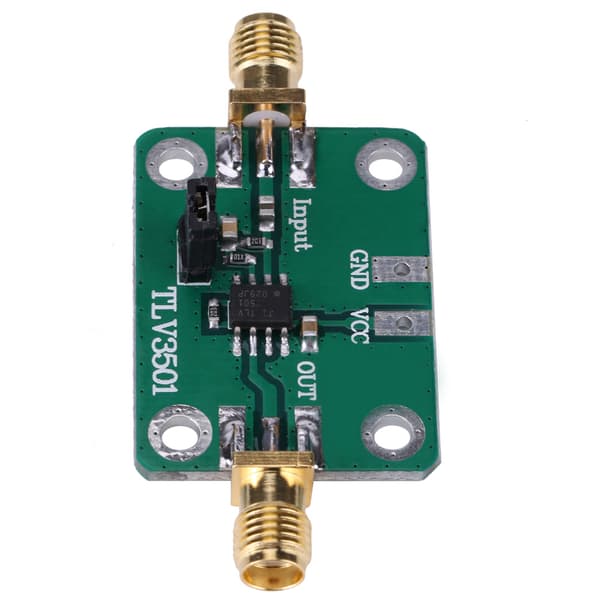

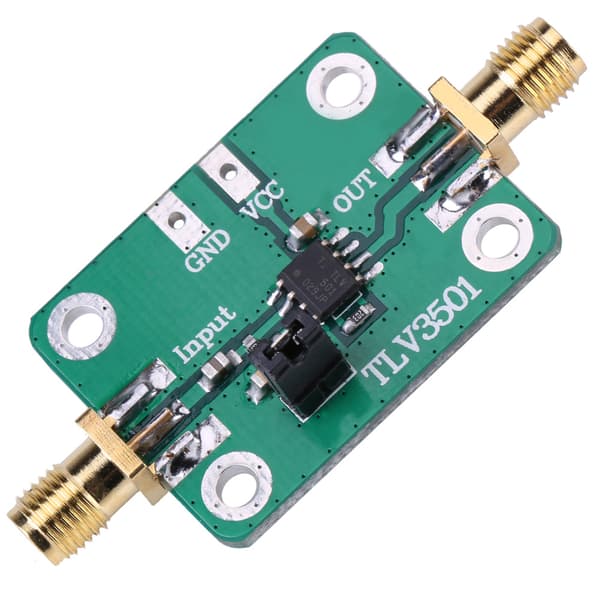

Dette produkt er et enkeltkanals højhastigheds push-pull udgangskomparatormodul baseret på TLV3501-chippen. Komparatoren har en forplantningsforsinkelse på 4,5ns og fungerer med et forsyningsspændingsområde på +2,7V til +5,5V. Dette modul er designet til bredspektret spændingssignalsformning, hvilket gør det velegnet til frekvens-, faseforskels-tidsdomænemålinger og andre front-end konditioneringsapplikationer. Det kan også fungere som et front-end modul til frekvensmålerprojekter, såsom dem i elektronikdesignkonkurrencer.

Rail-to-rail udgangen muliggør direkte styring af CMOS- eller TTL-logikkredsløb. Ingen tærskelindstilling er påkrævet, og sinusbølger, firkantbølger og trekantbølger kan nemt konverteres til firkantbølger uden fejlfinding. Modulet tilbyder stor udvidelsesmulighed, idet det kun kræver mindre ændringer af den oprindelige opsætning til forskellige anvendelser.

Nøglefunktioner inkluderer:

- TLV3501 enkeltkanals højhastighedskomparator med 4,5ns forsinkelse og forsyningsspænding fra +2,7V til +5,5V.

- Velegnet til spændingssignalsformning i frekvens-, faseforskels-tidsdomænemålinger og andre front-end konditioneringopgaver.

- Rail-to-rail udgang til direkte CMOS- eller TTL-logikstyring.

- Ingen tærskeljustering nødvendig; sinus-, firkant- og trekantbølger kan omdannes til firkantbølger for ligetil brug.

- Udvidelsesbart design til forskellige applikationer med minimale ændringer.

Specifikationer:

- Strømforsyningsspænding: 2,7 til 5 VDC

- Indgangsspænding: 8 til 1000 mV (effektiv værdi)

- Udgangsniveau: rail-to-rail udgang, kan direkte drive TTL- eller CMOS-niveauer

- Indgangsfrekvens: 1 Hz til 120 MHz, minimum 1 Hz

- Interfaceform: SMA hunstik (udvendigt skruehul)

- Indgangsimpedans: 20K ohm

- Størrelse: 5 x 2,5 cm (1,96 x 0,98 tommer)

- Vægt: 8 g

Produktanvendelse:

1. Sinusbølge til firkantbølge konvertering

2. Nulgennemgangskomparator

3. Universelle komparatorapplikationer

Pakke inkluderet:

1 x Frekvensmåler Frontformningsmodul
