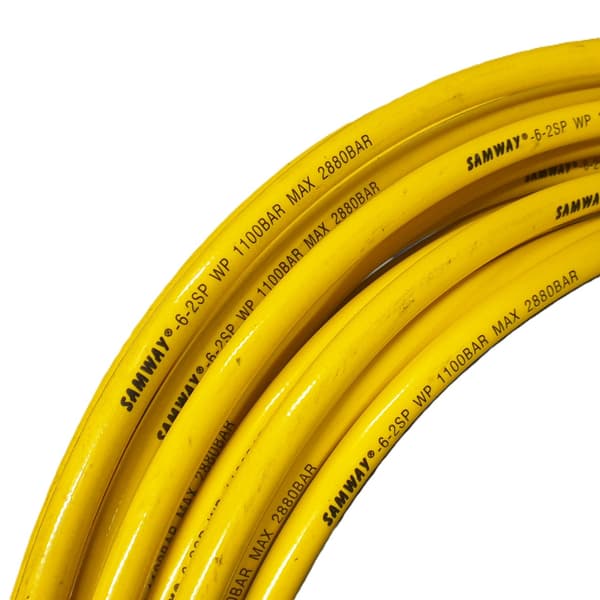

Termoplastslange R7 DN06 2SP 1100 bar

Højtryksslange til P16HPZ og P18HP pressemaskiner

Termoplastslange DN06 2SP 1100 bar er en højtrykshydraulisk slange, der anvendes i krafthydrauliske installationer, hvor arbejdsmediet skal overføres ved meget højt tryk. Denne type hydraulisk slange er designet til systemer, hvor standard gummislanger ikke yder tilstrækkelig modstand mod arbejdstryk. Det termoplastiske materiale og den dobbeltflettede forstærkning muliggør sikker drift selv ved tryk op til 1100 bar. I praksis anvendes DN06 termoplastslangen i hydrauliske systemer, der forsyner højtryksværktøjer, testsystemer og målesystemer. I mange anvendelser anvendes den sammen med komponenter som hydrauliske pumper, måleforbindelser og hydrauliske hurtigkoblinger. Takket være sin lille DN06-diameter og høje mekaniske styrke muliggør denne type slange transport af arbejdsmediet på steder med begrænset installationsplads.

Design og konstruktion af termoplastslange

Designet af DN06 2SP 1100 bar termoplastslangen adskiller sig markant fra klassisk hydrauliske slanger lavet af syntetisk gummi. Slangekernen er lavet af termoplast med høj kemisk resistens og resistens over for hydrauliske olier. Dette materiale giver også fremragende dimensionsstabilitet og modstand mod deformation ved høje driftstryk. Forstærkningslaget i denne model består af to stålfletninger, som er ansvarlige for slangens rivestyrke og modstand mod trykpulser. Den dobbelte stålfletning øger slangens modstand mod materialetræthed og sikrer sikker drift i hydrauliske systemer med meget høje trykparametre. Slangens ydre belægning er lavet af et materiale, der er modstandsdygtigt over for slid, vejrpåvirkning og mekanisk skade. Dette gør det muligt at bruge slangen i både industrielle installationer og mobile hydrauliske systemer, der anvendes i specialmaskiner.

Virkningsprincip i et hydraulisk system

DN06 2SP termoplastslangen fungerer som en kanal i et hydraulisk system, der transporterer arbejdsmediet mellem de enkelte systemkomponenter. Oftest er det hydraulikolie, der overfører hydraulisk energi fra pumper til modtagere såsom hydrauliske cylindre, ventiler eller hydrauliske værktøjer. Takket være dens design kan slangen overføre meget højt driftstryk sikkert uden risiko for lækager eller beskadigelse af slangestrukturen. Strukturel stabilitet og høj mekanisk styrke sikrer, at slangen bevarer sine egenskaber, selv under intensiv brug i krafthydrauliske systemer. I hydrauliske systemer fungerer DN06-slangen ofte med komponenter som hydrauliske koblinger, hydrauliske hurtigkoblinger og måleforbindelser. Det korrekte valg af slangefittings og parametre er afgørende for sikker drift af hele det hydrauliske system.

Tekniske normer og standarder

Hydrauliske slanger, der anvendes i hydrauliske systemer, fremstilles i overensstemmelse med specifikke tekniske standarder. De mest almindelige standarder omfatter DIN, ISO, EN og SAE. Disse standarder specificerer krav til slangers mekaniske styrke, modstandsdygtighed over for arbejdstryk og sikkerhedsparametre. I tilfælde af højtryksslanger er parametre som arbejdstryk, sprængtryk og modstandsdygtighed over for trykimpulser særligt vigtige. Anvendelse af passende produktionsstandarder sikrer den repeterbare kvalitet af hydrauliske slanger og deres sikre anvendelse i industrielle installationer.

Anvendelse af DN06 termoplastslange

DN06 2SP 1100 bar termoplastslangen bruges i mange krævende hydrauliske applikationer. Takket være dens meget høje trykmodstand bruges den primært i højtrykssystemer og i installationer, der kræver høj pålidelighed. Disse slanger bruges blandt andet i kraftsystemer til hydrauliske højtryksværktøjer, testinstallationer og i hydraulisk måleudstyr. De bruges også ofte i krafthydrauliktjenester og laboratorieinstallationer, hvor arbejdsmediet skal ledes ved meget højt tryk. I mange industrielle applikationer bruges DN06 termoplastslanger også i kraftsystemer til hydrauliske værktøjer fra producenter som Enerpac, hvor slanger med meget høj trykmodstand er påkrævet.

Forskelle fra andre hydrauliske slanger

Sammenlignet med klassiske hydraulikslanger er termoplastslanger af gummi karakteriseret ved en betydeligt højere modstandsdygtighed over for meget høje driftstryk. Standard 1SN- eller 2SN-hydraulikslanger, der anvendes i industrielle installationer, fungerer typisk ved tryk på flere hundrede bar, mens DN06-termoplastslanger kan fungere ved tryk på over 1000 bar. En yderligere fordel ved termoplastslanger er deres lavere vægt og meget gode kemiske resistens. Termoplastisk materiale absorberer ikke hydraulisk olie og er meget modstandsdygtigt over for miljøfaktorer. Derfor anvendes disse slanger primært i specialiserede installationer, der kræver meget høje trykparametre og høj driftssikkerhed.

De mest almindelige fejl ved valg af højtryksslanger

En af de mest almindelige fejl er at vælge en slange med for lavt arbejdstryk sammenlignet med parametrene for det hydrauliske system. I højtrykssystemer kan dette føre til slangeskader eller lækager. En anden fejl er forkert matchning af tips og tilslutningsgevind. Forskellige gevindstandarder anvendes i krafthydraulik, såsom BSP, NPT eller JIC. Derfor har valget af den passende hydrauliske fitting en direkte indflydelse på systemets tæthed. Et andet almindeligt problem er brugen af ​​slanger uden tilstrækkelig mekanisk beskyttelse i områder, der er udsat for slid eller mekanisk skade.

SAE 100 R7 Termoplastslange med 2 fletninger

• Inderste lag: polyester, der er modstandsdygtig over for hydrauliske olier, luft og vandbaserede væsker.
• Forstærkning: 2 højstyrkefletninger.
• Ydre lag: polyuretan, der er modstandsdygtig over for olie, slid og vejrforhold.
• Temperaturområde: -40ºC til +100ºC konstant, begrænset til +65ºC for luft- og vandbaserede væsker.
• Standarder: SAE 100 R7, EN 855 R7, ISO 3949, SAE J 517 / DIN 24951.

Ofte stillede spørgsmål

Kan DN06 2SP termoplastslangen fungere ved et tryk på 1100 bar?
Ja. Slangedesignet er designet til brug i højtrykssystemer og muliggør sikker overførsel af arbejdsvæsker ved meget høje tryk.

Kan termoplastslanger bruges med hydrauliske hurtigkoblinger?
Ja. Slangen kan bruges med forskellige typer hydrauliske koblinger og hurtigkoblinger, forudsat at de passende fittings og trykparametre vælges.

Er termoplastslanger egnede til hydraulikolie?
Ja. Det termoplastiske materiale, der anvendes i slangekonstruktionen, er modstandsdygtigt over for hydrauliske olier og mange andre medier, der anvendes i krafthydraulik.

Kan DN06-slangen bruges i højtrykshydrauliske værktøjer?
Ja. Denne type slange bruges meget ofte i systemer, der forsyner højtrykshydrauliske værktøjer.

Er termoplastslanger mere holdbare end gummislanger?
I mange højtryksapplikationer er termoplastslanger karakteriseret ved større modstandsdygtighed over for meget høje tryk og bedre strukturel stabilitet.
