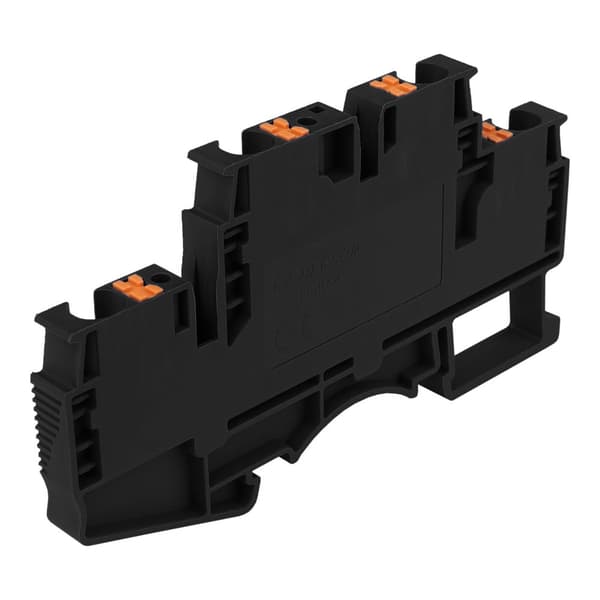

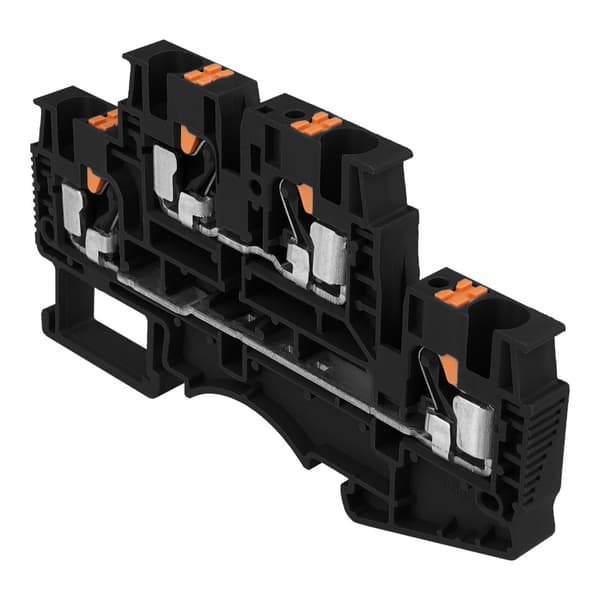

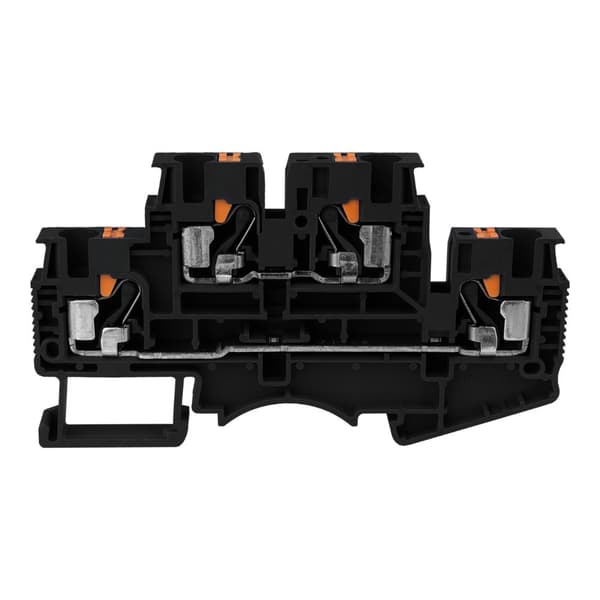

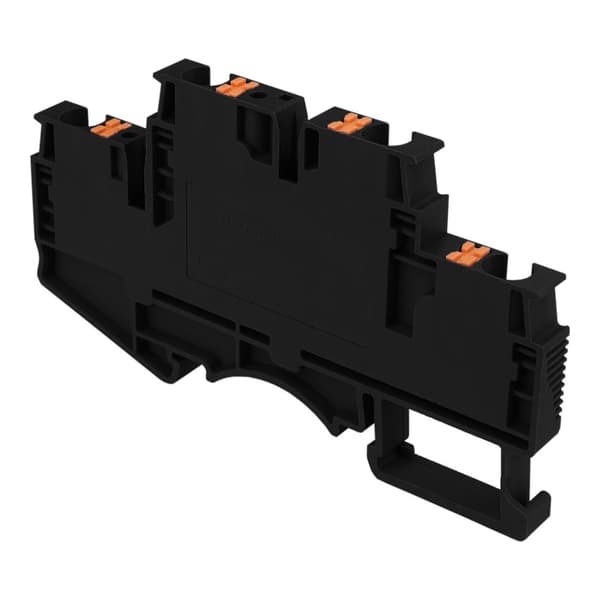

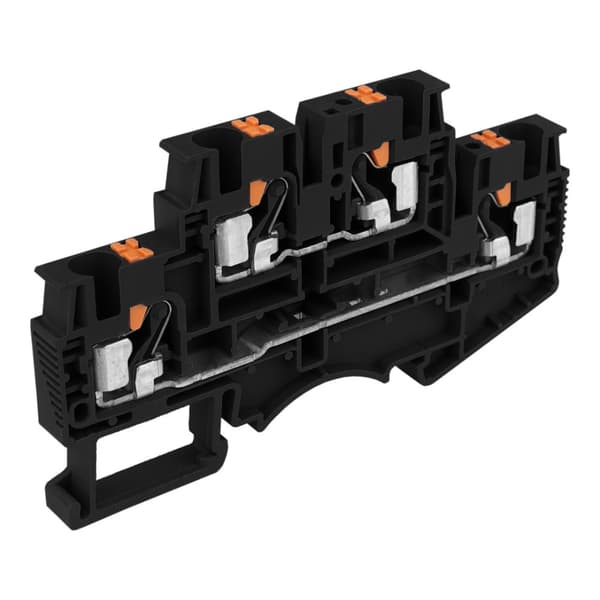

DSKK4 Fjederbelastet klemrække
2-niveau, sort, 4-leder

En elektrisk installation bestående af flere ledere skal sikre kontinuiteten af strømmen i kredsløbet. Gennemgangstrådsklemmer er monteret på en TH/TS 35 DIN-skinne og muliggør tilslutning og samling af ledninger. DSKK4-seriens klemmer muliggør hurtig og bekvem tilslutning af ledninger med et tværsnit på 0,2 - 4 mm2 (24 - 10 AWG) ved hjælp af fjederterminaler. Klemmehusene er lavet af PA66- og UL94V-0-plast af høj kvalitet. Alle metaldele i klemrækken er lavet af en belagt kobberlegering. Skinneforbindelserne har gennemgået adskillige tests, der bekræfter deres kvalitet og holdbarhed. 2-niveau-stikket muliggør tilslutning af fire ledere på to spor.

Funktioner ved DSKK4-skinneforbindelsen:

fjederterminaler - enkel og hurtig samling af ledninger

montering på DIN 35-skinne

2-vejs stik til tilslutning af fire ledninger

nominel spænding 500 V

Mærkestrøm 32 A

ledningstværsnit 0,2 - 4 mm2 (24 - 10 AWG)

farve sort

materiale af høj kvalitet

kobberlegeringsterminaler

anvendelse
terminalkonnektor til ledninger med fjederterminal
terminaltype
skinne
antal niveauer 2 antal terminaler pr. niveau
2
samlet antal terminaler 4 montering på DIN-skinne 35
ja

elektrisk samling

fjederterminal
design

kobberlegering

bur i høj kvalitetsstål

maks. ledningstværsnit
4 mm2 nominel spænding 500 V nominel strøm
32 A ledningsområde

24 - 10 AWG

0,2 - 4 mm2

afisoleringslængde

10-12 mm

Driftstemperatur

fra -40℃ til + 105℃

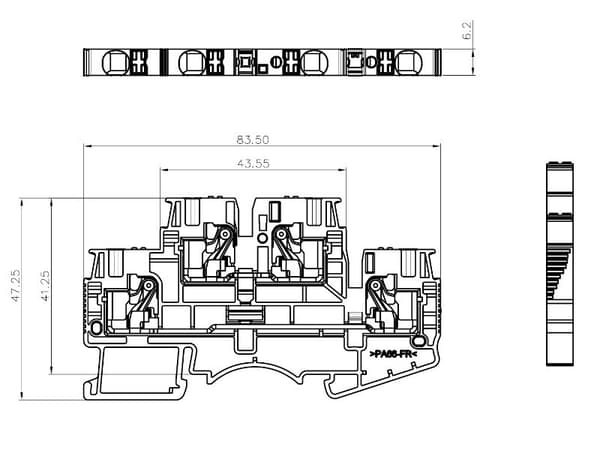

dimensioner

basisk stikfarve

sort

d CE-overensstemmelseserklæring

ja

d RoHs-direktiv

ja

tilbehør

Terminalmarkører - ZB5-10P
Endeplade - D-DSKK4-01P
Stikbro - DFB2.5-02P
