ShellyPlus Add-on er en galvanisk isoleret sensorport til alle Shelly Plus-relæer. Brug den til måling af temperatur og fugtighed, eller tilslut forskellige analoge og digitale sensorer for at opnå avanceret automatisering og øget effektivitet.

Når Shelly Plus-tilbehøret tilføjes til Shelly Plus-enheden, skal det aktiveres i appen, hvorefter det er muligt at aktivere de sensorer, du har tilsluttet enheden.

Bemærk, at installationen kun må udføres af en autoriseret elektriker.

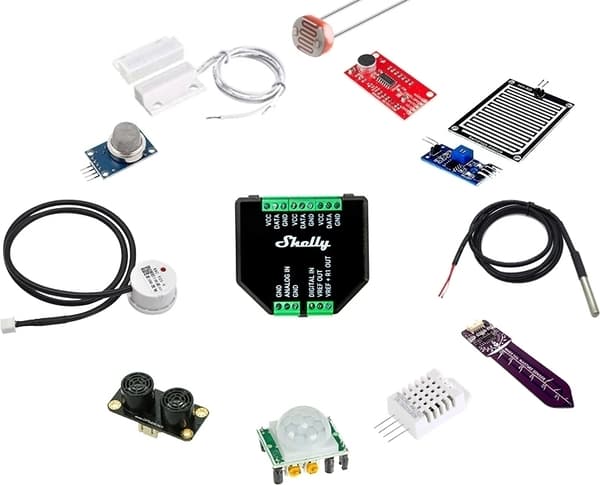

Understøttede enheder:

• 5 x DS18B20
• 1 x DHT22
• NTC-modstande med en nominel modstand på 10 kΩ og β=4000 K
• Lyssensorer
• PIR-sensorer
• Jordfugtighedssensorer
• Ultralydsnærhedssensorer
• Kapacitive væskeniveausensorer
• Lydsensorer
• Andre analoge sensorer med 0–10 V udgangsspænding

Eksempler på anvendelse:

• Reed-kontakt: Tilføj en reed-kontakt til Plus Add On-enheden for at overvåge garagedørens åben/lukket-position. Anbefales sammen med Shelly Plus 1.
• Væskeniveausensor: Tilføj en væskeniveausensor til Plus Add On-enheden for at overvåge vandstanden i dit bassin eller akvarium. Anbefales sammen med Shelly Plus 1 eller Plus 1PM.

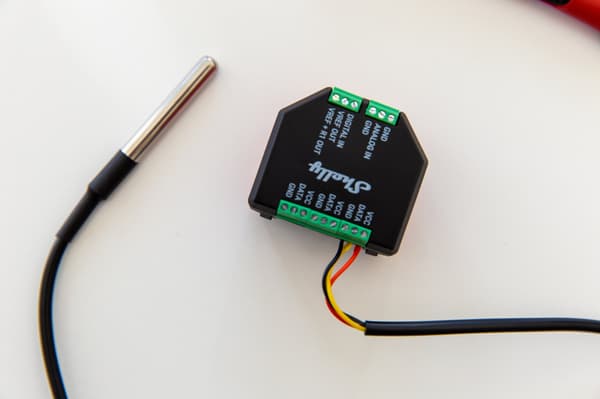

• Opvarmning: Tilføj to DS18B20-temperatursensorer og mål udgangs- og returvarme.
• Vind: Takket være vindsensoren kan markisen trækkes automatisk ind, når det blæser for meget. Anbefales sammen med Shelly Plus 2PM.
• Jordfugtighed: Tilføj en jordfugtighedssensor, så vandingssystemet kan starte automatisk, når jorden er for tør. Anbefales sammen med Shelly Plus 1.

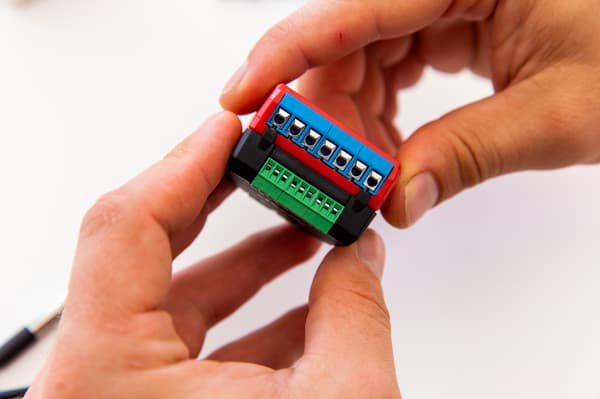

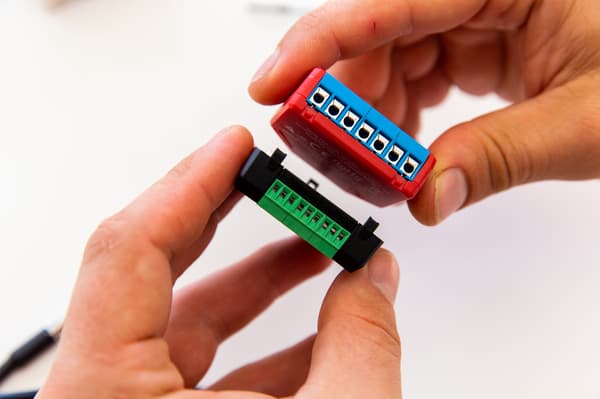

Shelly Plus Add-on fungerer ikke som en selvstændig enhed. Enheden skal tilsluttes en hvilken som helst Shelly Plus-enhed, hvilket øger Shelly Plus-enhedens funktionalitet. Shelly Plus-tilbehøret behøver ikke at blive tilsluttet Shelly Plus-enheden, da det er udstyret med stik, der automatisk tilsluttes Shelly Plus-enheden. De to enheder er galvanisk adskilt fra hinanden.

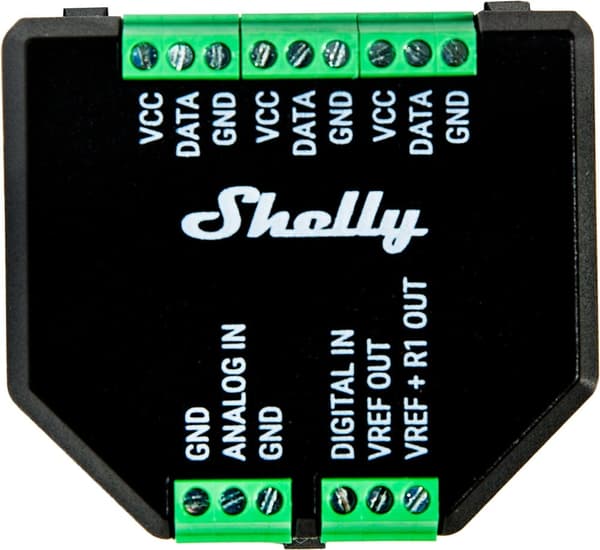

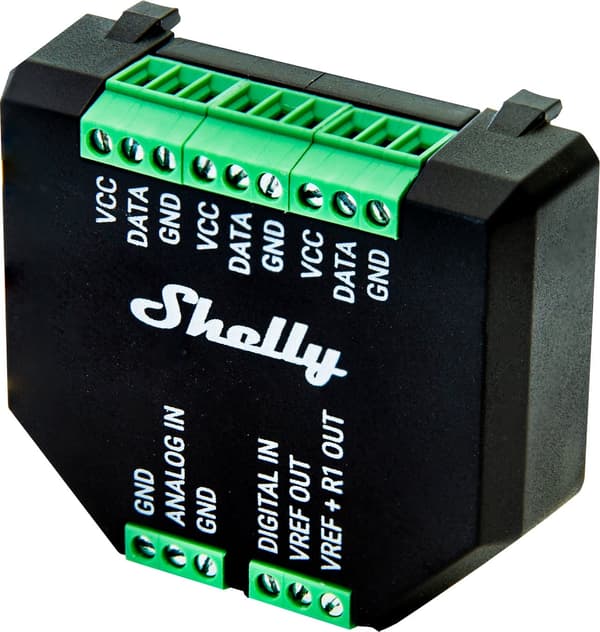

Enhedens tilslutninger:

• Indgange: 1 analog indgang, 1 digital indgang
• Udgang: 1 referencespændingsudgang, 1 referencespænding via trækmodstandsudgang, 2 jordforbindelser*
• 1-ledet tilslutning: 3 sensorers strømforsyningsudgange (tilsluttet samme PCB-bane), 3 sensorers datatilslutninger (tilsluttet samme PCB-bane), 3 jordforbindelser*

* Tilsluttet samme jordingslag på printkortet.

Egenskaber:

• Model: Shelly Plus Add-on
• Driftsspænding (DC): 3,3 V (fra Shelly-enheden)
• Strømforbrug: ≪ 0,5 W (uden sensorer)
• VCC maksimal strøm: 10 mA
• VREF-udgangs maksimal strøm: 1 mA
• VREF+R1-udgangsmodstand: 10 kΩ
• Digital indgang: -15 V ... 0,5 V (true) / 2,5 V ... 15 V (false) / indstilling kan ændres i indstillingerne
• Driftstemperatur: -20 ºC til +40 ºC, kun til indendørs brug
• Mål: 37 x 42 x 15 mm
• Vægt: 105 g

• SensortilslutningShelly-enheder
• Mange anvendelsesmuligheder
• Tilslut analoge/digitale sensorer
