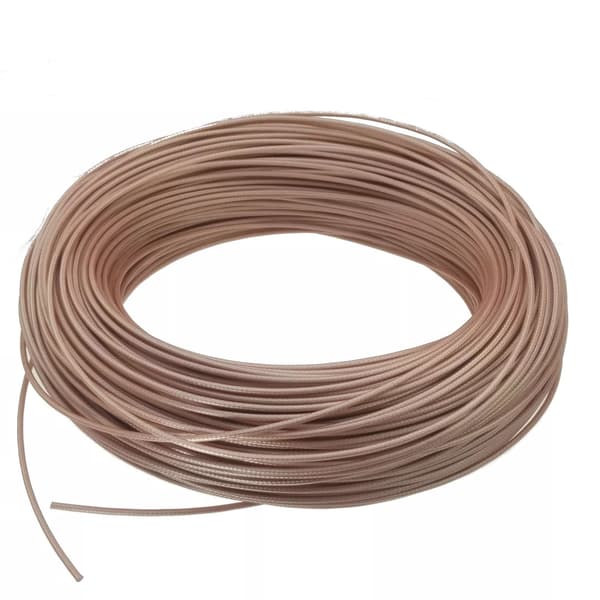

RG316 50 ptfe FEP fleksibelt RF-koaksialkabel op til 3 GHz

RG316 Fleksibelt koaksialkabel designet til RF- og mikrobølgeapplikationer.

Anvendelse:

- RF- og mikrobølgesystemer

- telekommunikation

- måle- og laboratorieudstyr

- elektroniske og industrielle projekter

Tekniske specifikationer:

- type: RG316

- konstruktion: fleksibelt koaksialkabel

- maksimal driftsfrekvens: 3 GHz

- impedans: 50 Ω

- dæmpning ved 1 GHz: 38 dB

- Hastighedsfaktor (VF): 69%

- kapacitet 32 pF/m

- driftsspænding (AC): 900 Vrms

- maksimal driftsspænding (AC): 2000 Vrms

- ydre kappe overslagsmodstand (AC): 2000 Vrms

- minimum bøjningsradius: 15 mm

Kabelkonstruktion:

- signalkerne: 7-tråds flertrådet tråd dia - 0,17 mm hver, forsølvet kobberbelagt stål (trelagsstruktur) dia - 0,5 mm

- dielektrikum: PTFE (polytetrafluoroethylen - Teflon) dia - 1,52 mm

- skærm: enkeltlagsskærm, forsølvet kobberflet, effektivitetsdækning 95 %, fi - 2,59 mm

- kappemateriale: FEP (fluoreret ethylen-propylen), lysebrun, transparent, sikrer høj kemisk resistens, fleksibilitet, mekaniske skader og høj modstandsdygtighed over for UV og ældning, fi - 2,59, - maksimal driftstemperatur: op til 200°C. Kombinationen af PTFE- og FEP-materialer sikrer meget god stabilitet af elektriske og mekaniske parametre, hvilket er grunden til, at PTFE er et af de bedste dielektriske materialer til RF- og mikrobølgekabler. Dæmpning for udvalgte frekvenser [ dB/1m ]: @100 MHz - 0,36 dB/1m

@500 MHz - 0,62 dB/1m

@1 GHz - 1,19 dB/1m

@2 GHz - 1,46 dB/1m

@3 GHz - 1,90 dB/1m
