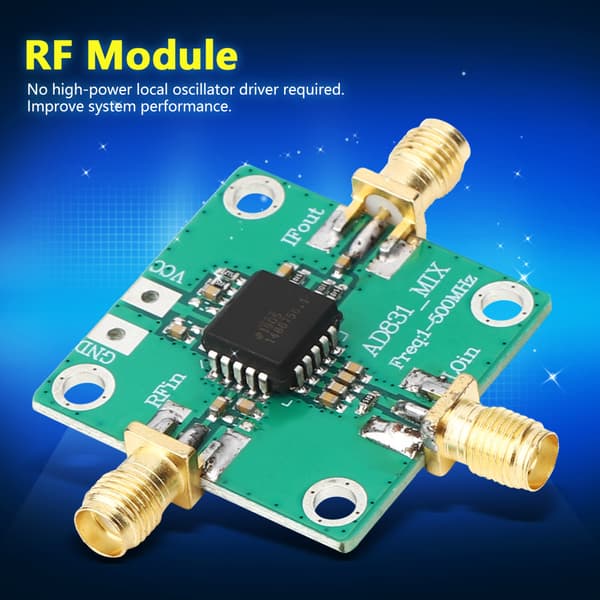

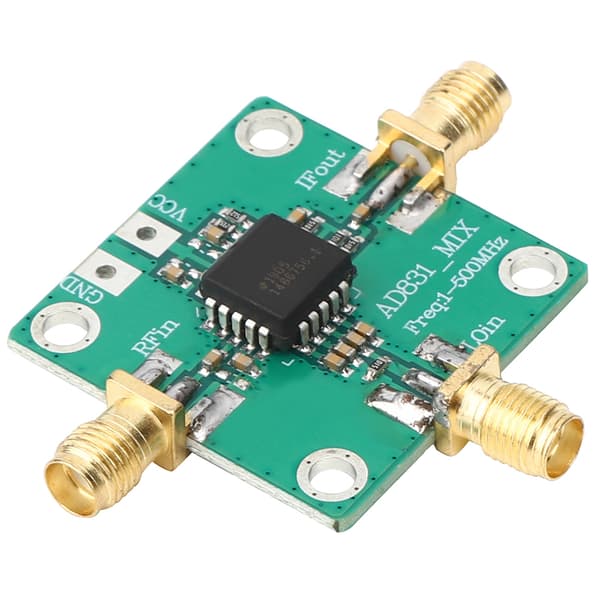

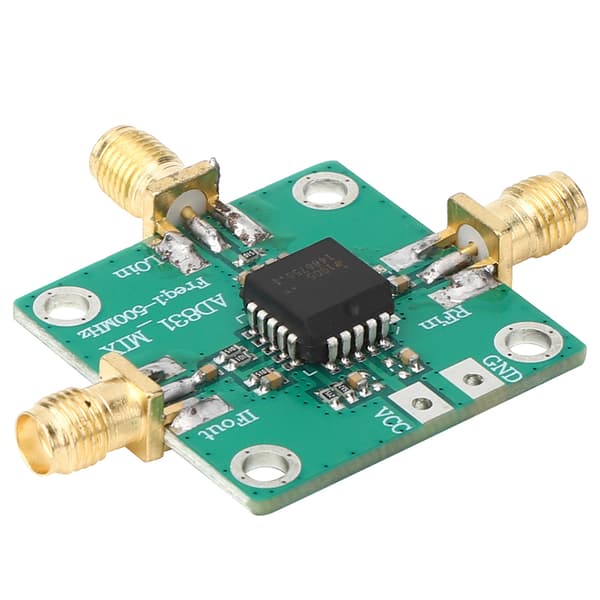

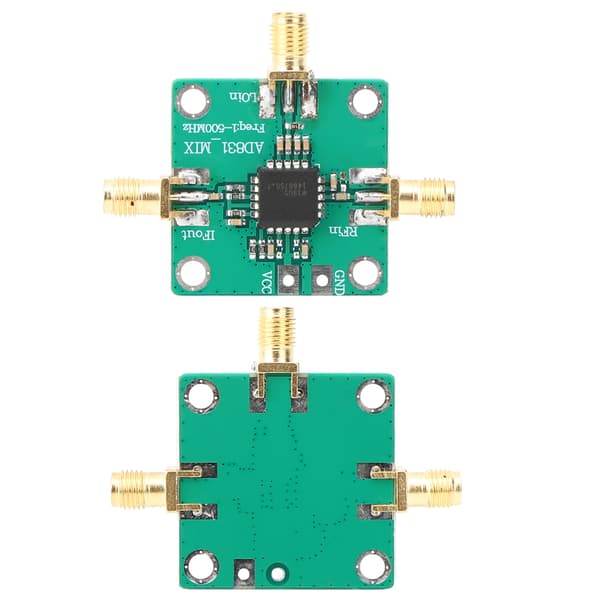

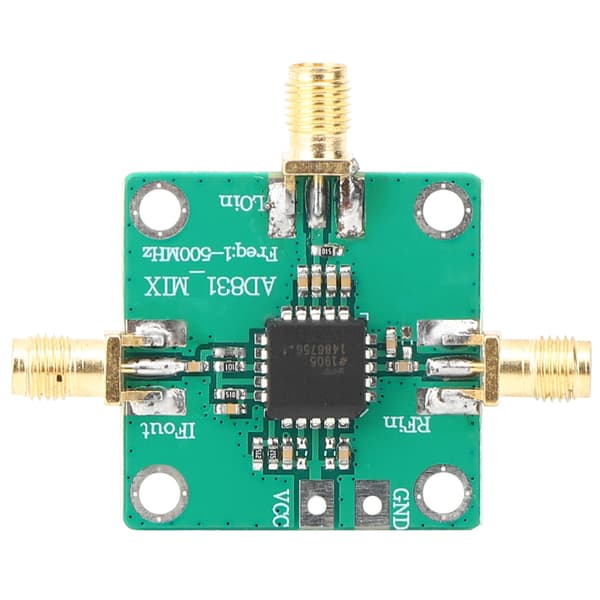

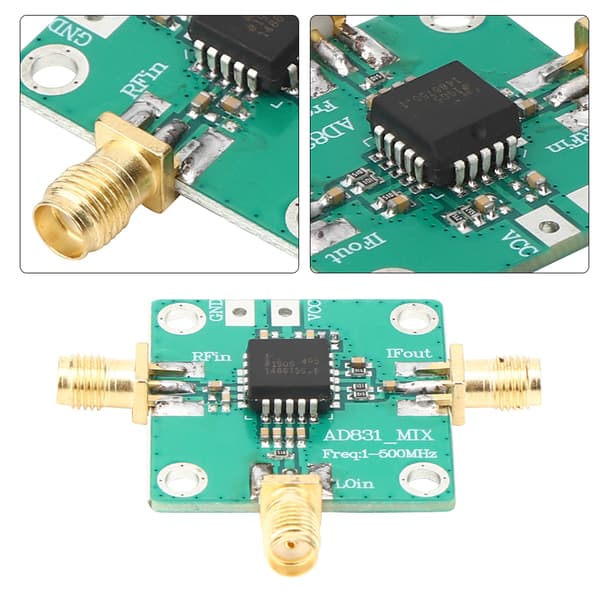

AD831 er en enkeltchip-mixer med lav forvrængning og bredt dynamisk område, designet til RF-IF nedkonvertering i højfrekvente og meget højfrekvente modtagere. Den er også velegnet til brug som en anden mixer i digitale mobilradiobasestationer, DC-basebåndskonvertering, kvadraturmodulation og demodulation samt Doppler-skiftdetektion i ultralydsscanning. Denne mixer giver et +24 dBm tredjeordens intermodulationsinterceptionspunkt, der opnår -10 dBm lokaloscillator strømforbrug uden at kræve en høj-effekt lokaloscillator. Dette eliminerer tilsvarende afskærmnings- og isolationsproblemer, forbedrer systemets ydeevne sammenlignet med passive mixere og reducerer de samlede systemomkostninger.

Mixeren drives af en enkelt strømforsyning. RF-, IF- og lokaloscillatorportene inkluderer DC-isoleringskondensatorer for nem brug. RF- og lokaloscillatorindgangsdriftsfrekvensen kan nå op til 500MHz. IF-udgangen er en enkelt-endet spændingsudgang.

Med en 250 MHz udgangsbåndbredde indstilles forstærkningen af en enkelt modstand forbundet mellem OUT- og feedback-benene. Denne forstærker har lave DC-offset-egenskaber, hvilket gør den ideel til DC-koblingsapplikationer såsom DC-basebåndsfrekvenskonvertering og kvadraturamplitudemodulation.

Når mixerens udgangsforstærker og god kildeimpedans er til stede, er SSB-støjfaktoren 10,3 dB ved 70 MHz. I modsætning til passive mixere har AD831 ingen indsættelsestab, ingen ekstern duplekser og ingen passiv terminering.

Specifikation

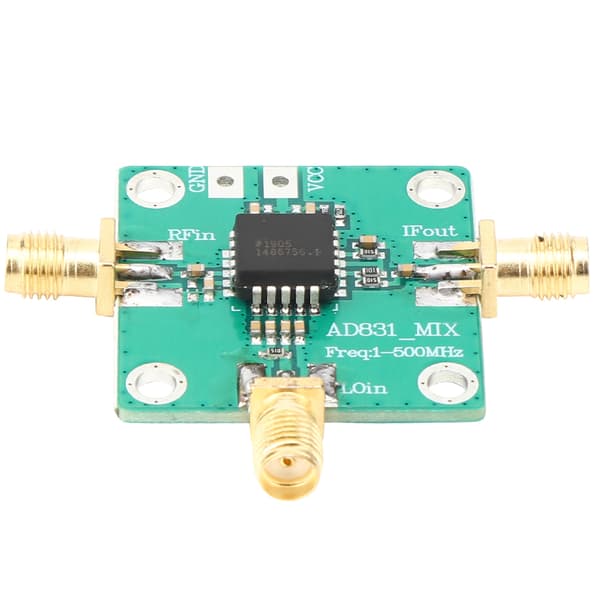

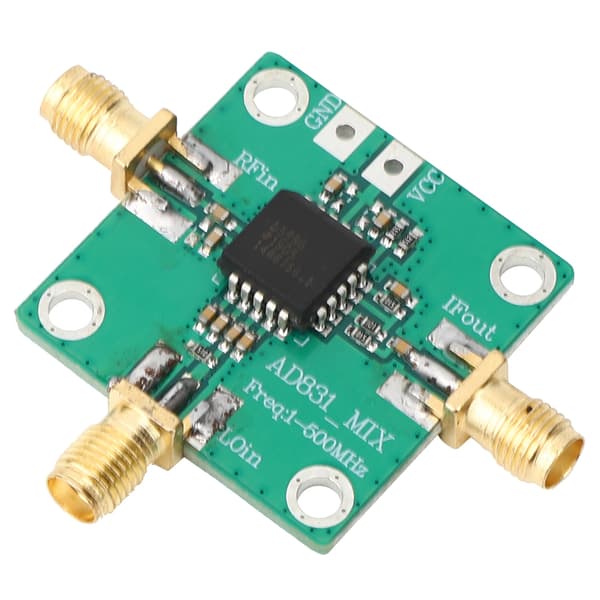

Varetype: RF-modul

Model: AD831

RF-indgang: 0,1-500MHz

RF-indgang: +10dBm (1dB kompressionspunkt)

Lokaloscillatorindgang: 0,1-500MHz

Lokaloscillatorindgang: -10dBm

IF-udgang: 0,1-200MHz

Strømforsyningsspænding: DC 9--11V enkelt-endet strømforsyning

Pakkeliste

1 x RF-modul
