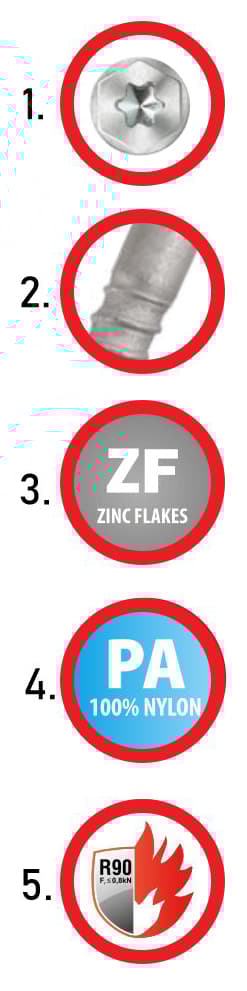

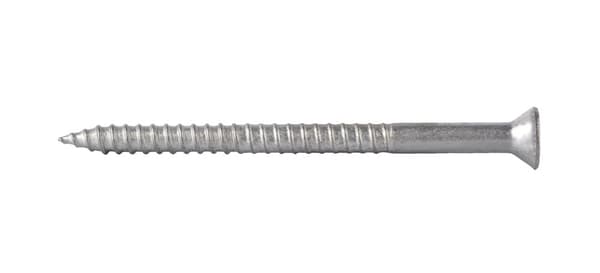

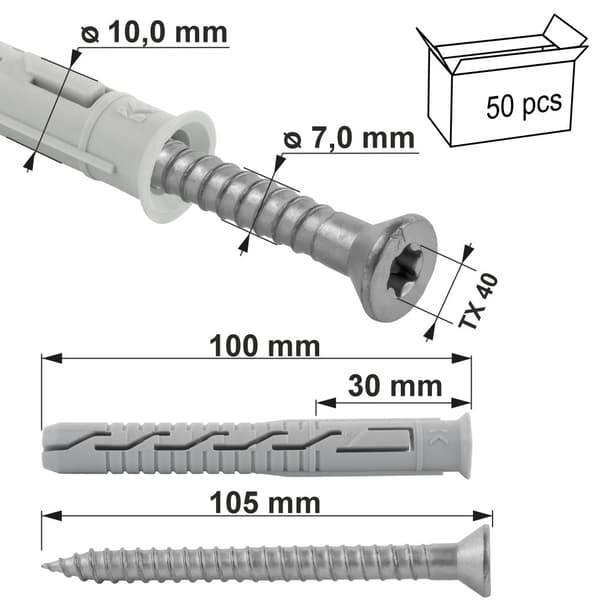

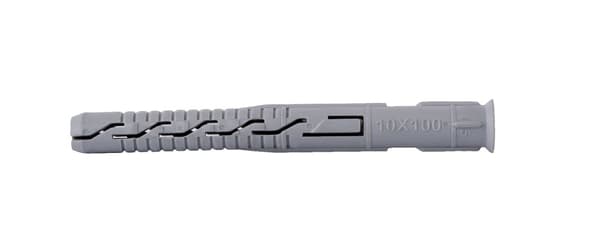

Rammeudvidelsespropper med konisk hovedskrue og TX fatning 10x100 mm 50 stk. Består af en polyamidmuffe og en galvaniseret stålskrue med konisk hoved og TX-fatning. Anbefales til fastgørelse af træ- og træbaserede elementer. Det koniske hoved sikrer fuldstændig planhed i det fastgjorte element. De vigtigste parametre Model: KPS-FAST-10100S Stikstørrelse: 10x100 mm Maksimal anvendelig længde: 30 mm Pakker: 50 stk. Stikdåse: TX-40 Ekspansionsstikket består af: en muffe - et plastelement et stik - en stålskrue med et konisk hoved og en Torx Original 40 KLIM-sokkel fra firmaet Wękrt. ® Egenskaber og fordele 1. Konisk hoved med TX-fatning TX-fatningen garanterer optimal overførsel af drejningsmoment, mens det koniske hoved sikrer sin fulde nedsænkning i det fastgjorte element. 2. Gevindreduktion Præcis skrueindsættelse. Øget ekspansionskraft i den anden ekspansionszone. 3. Anti-korrosionsbeskyttelse - zinkflage Zinkflage er dobbelt så modstandsdygtig over for korrosion som galvanisk zink. Klimas Wkręt-met laboratoriet bekræftede den fremragende kvalitet af belægningen gennem test i et saltspraykammer (240 timer i et saltkammer til zinkflager sammenlignet med 120 timer for galvaniseret zink). 4. Polyamid T-shirt Bedre fysisk-kemiske egenskaber end polypropylen eller polyethylen. 5. Brandmodstand Til montage af facadesystemer har samlestykkets bæreevne en tilstrækkelig brandmodstand på mindst 90 minutter (R90). hvis designbelastning pr. stik NR Underlag og eksempel på anvendelse A. Beton B. Massiv keramisk mursten, silikat mursten C. Keramisk blok D. Hul silikat blok E. Autoklaveret AAC beton Montering af trækonstruktioner Installation af butiksvinduer Montering af radiatorer Montering af vindues- og dørsnedker Montering af tage Montering af applikationsgelændere. Rammestik med konisk skrue og TX fatning, anbefales til fastgørelse af træ- og PVC-elementer (hvor vi ønsker, at hovedet flugter med det monterede element). Ekspansionsstikket består af: Plastelement - bøsning Forbindelse - stålskrue Formontering af forbindelsesstykkerne betyder: nemmere og hurtigere montageprodukter klar til brug uden behov for montering ingen fejl ved valg af bøsning til skruen Produktspecifikation Stik [ Dk ] Stikdiameter: Ø 10,0 mm [ Lk ] Stiklængde: 100 mm [ Tfix. brugbar længde: 30 mm [ Heff ] Forankringsdybde: 70 mm Stikmateriale: polyamid (nylon) Antal i pakken: 50 stk. Skrue [ Dw ] Skruediameter: Ø 7,0 mm [ Lw ] Skruelængde: 105 mm Sokkeltype: TX-40 Skruemateriale: galvaniseret stål Antal i pakken: 50 stk. Certifikat Europæisk teknisk godkendelse ETA 12/0272 Skruer, der tilbydes af os, er af højeste kvalitet og kan sikkert bruges i byggeriet. Vi gør alt for, at de produkter, der leveres til vores entreprenører, er sikre og tilpasset specifikke opgaver. Produktvideo https://youtu.be/ygTRIj0Ocgw (kopiér link og indsæt i browservindue) Installationsmetode Inden installation skal du identificere substratet, som stikket skal installeres i, og sammenligne de belastninger, som stikket vil overføre med de bærende kapaciteter, der er inkluderet i produktdatabladet eller den europæiske tekniske vurdering. Vælg den passende længde på stikket, så ekspansionszonen er placeret i væggens byggemateriale (tykkelsen af det fastgjorte element svarer til den maksimale anvendelige længde af stikket). Dybden af borehullet skal være mindst 10 mm længere end forankringsdybden af forbindelsen - dette vil tillade den korrekte placering af muffen i hullet og vil eliminere problemet med at skrue af. Anvendelse af slag frarådes ved boring i perforerede mursten, keramiske blokke og porebeton, som ødelægger væggene og ikke giver sikkerhed for forbindelsens placering. Diameteren af de borede huller skal svare til diameteren af de anvendte skruer. Det borede hul skal rengøres med mindst to bevægelser med boret, hvilket vil fjerne stiklingen til ydersiden, huller boret lodret nedad kræver dybere boring eller udblæsning af det borede stik, der har samlet sig. En dyvel indsættes i det borede hul, og skruen skrues i, indtil den er helt indlejret i muffen. At tvinge skruen kan få den til at skrue af, hvilket ikke er dækket af producentens garanti. Installation bør udføres ved en temperatur i området -20 °C til +40 °C (gælder for underlagets temperatur). KLIMAS skruer - det mest almindelige valg af fagfolk *målebåndet medfølger ikke i sættet (det bruges kun til bedre præsentation af skruerne)
