Strømforsyningen fra Spreest er en løsning designet til adgangskontrolsystemer. Den leverer stabil og sikker strøm til enheder samt et centralt punkt til den elektriske installation.

Derudover giver dig mulighed for at tilslutte en nødstrømforsyning, så systemet kan fungere selv i tilfælde af strømsvigt.

Takket være 5A-kapaciteten på er det muligt at tilslutte flere enheder, hvilket giver dig mulighed for at betjene f.eks. to adgangskontrolsystemer samtidigt.

Enheden er ideel til hjem, kontorer, erhvervsbygninger og andre faciliteter.

Nøglefunktioner

1. Mulighed for tilslutning af en nødstrømforsyning (UPS / batteri) – Giver dig mulighed for at opretholde driften af adgangskontrolsystemet i tilfælde af strømsvigt.

2. Understøtter flere enheder samtidigt – F.eks. to adgangskontrolsystemer, elektriske låse, udgangsknapper eller controllere takket være dens 5A-udgang.

3. NC / NO-udgange – Kompatibilitet med forskellige typer elektriske låse.

4. Justerbar forsinkelsestid – Fleksibilitet i låsetidsindstillinger fra 0 til 15 sekunder .

5. Elektriske beskyttelser – Beskyttelse mod overbelastning og kortslutninger.

6. Understøttelse af forskellige enheder – Understøtter elektromagnetiske låse, adgangscontrollere, udgangsknapper og dørklokker.

7. Robust konstruktion – Lavet af holdbare materialer, sikrer langvarig brug.

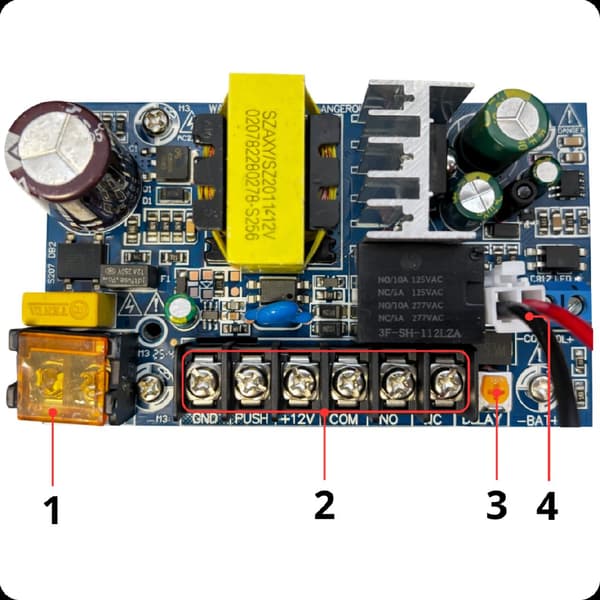

Controllerkomponenter

1. Strømforsyning:

• L: Strømfaseindgang. Tilslut strømfaseledningen (AC 100-240V) til dette stik.
• N: Strømneutralindgang. Tilslut strømneutralledningen (AC 100-240V) til dette stik.

2. Tilslutninger:

• GND – Jord
• TRYK – Kontrolknapindgang
• +12V – 12V strømforsyning
• COM – Fælles relækontakt
• NO – Normalt åben relækontakt
• NC – Normalt lukket relækontakt

3. Knap til justering af forsinkelsestid: Giver dig mulighed for at indstille den tid, låsen skal forblive åben efter aktivering, fra 0 til 15 sekunder.

4. Backup-strøm:

Stik til tilslutning af et backup-batteri (normalt 12V DC).

• (BAT+) – positiv batteripol
• (BAT−) – negativ batteripol

Batteriet sikrer, at controlleren fungerer i tilfælde af strømsvigt. Dette sikrer, at låsen og styresystemet fortsat fungerer (f.eks. tillader åbning af døren).

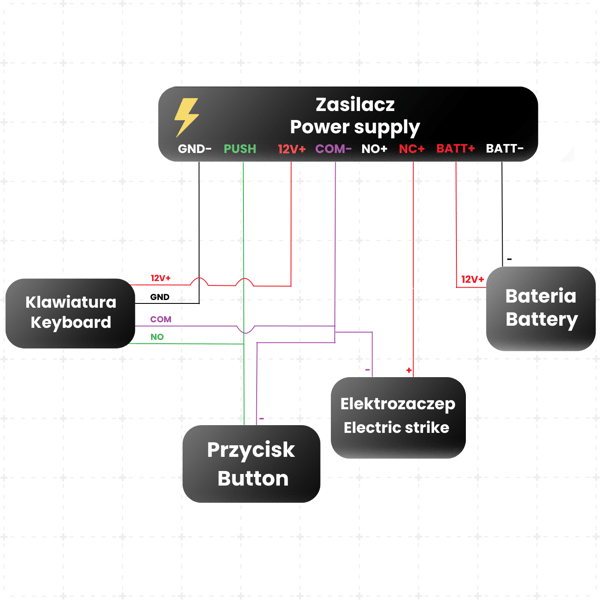

Eksempel på tilslutningsdiagram for strømforsyning

1. Tilslutning af strømforsyningen til enhederne

+12V-udgangen (rød ledning) fra strømforsyningen bruges til at forsyne adgangskontrolsystemer med strøm, såsom et kodetastatur eller en RFID-læser.

GND-terminalen (sort ledning) er installationens fælles jord. +12V- og GND-ledningerne skal tilsluttes de relevante strømindgange på styreenheden.

2. Tilslutning af el-slutblekket

El-slutblekket tilsluttes terminalerne +12V (rød ledning) og NO eller NC (sort ledning) , afhængigt af slutblekkets type.

Efter adgang er godkendt, kortsluttes relækontakterne (NO/COM eller NC/COM), hvilket forsyner det elektriske slutblek med strøm og åbner døren.

3. Tilslutning af udgangsknappen

Udgangsknappen skal tilsluttes PUSH (grøn ledning) og COM (lilla ledning) terminalerne.

Når der trykkes på knappen, kortsluttes PUSH til jord, hvilket øjeblikkeligt låser døren op.

4. Tilslutning af tastatur/adgangscontroller

Tastaturet skal tilsluttes terminalerne:

• +12V (rød ledning)
• GND (sort ledning)
• COM (lilla ledning)
• NO (grøn ledning)

Efter korrekt brugerautorisation (kode/kort) aktiveres relæet, og døren åbner.

5. Relædriftstilstand (NO / NC)

Strømforsyningen har udgange NO (normalt åben) og NC (normalt lukket) :

• NO – Spænding fremkommer kun efter kortslutning på PUSH-kontakten (hyppigst anvendt)
• NC – Spændingen forsvinder først efter kortslutning af PUSH-kontakten
• (sikkerhedssystemer)

6. Tilslutning af batteri (nødstrømsforsyning)

Et 12V batteri kan tilsluttes terminalerne BATT+ (rød ledning) og BATT- (sort ledning) .

Batteriet sikrer systemets drift i tilfælde af strømsvigt.

Tekniske specifikationer

• Indgangsspænding: AC100V-AC240V / 50-60HZ
• Udgangsspænding: DC12V
• Øjeblikkelig strøm: 5A
• Konstant strøm: 3,5A
• Driftstemperatur: -20℃ ~ +60 ℃
• Arbejdsfugtighed: ≤ 90%
• Forsinkelsestid: 0~15 sekunder (justerbar)

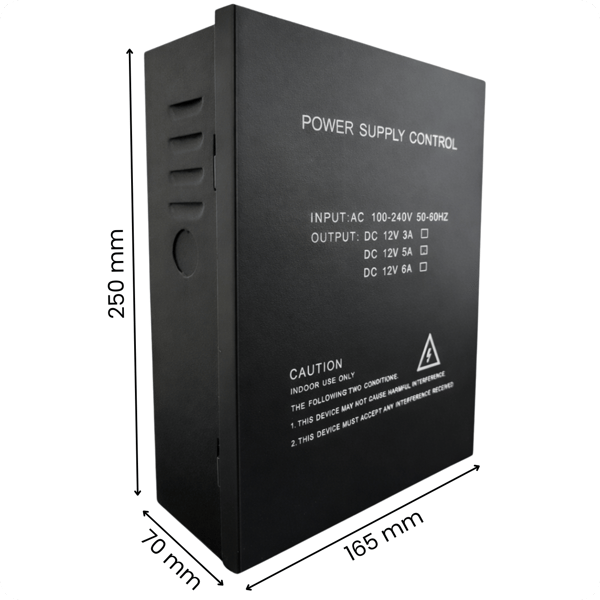

• Dimensioner: 165 x 70 x 250 mm

Sættet indeholder

• 1x Strømforsyningsboks PS-902 DC 12V 5A
• 1x Brugermanual
