Dette DC multifunktionsmåler er designet til at måle DC-spænding, strøm, aktiv effekt, frekvens og energiforbrug. Den fungerer uden display og sender alle data via dens RS485-interface for problemfri integration i dine overvågningssystemer.

Funktioner:

- Måler DC-spænding, strøm, aktiv effekt, frekvens og energiforbrug.

- Strømmåleområde på 50A, 100A, 200A eller 300A, afhængigt af den eksterne shunt-specifikation.

- Ti forskellige kits tilgængelige for at imødekomme dine forskellige behov.

- Fysisk lag bruger UART til RS485 kommunikationsinterface med baudrate 9600, 8 databits, 2 stopbits og ingen paritet.

- Applikationslag bruger ModbusRTU-protokol, der understøtter funktionskoder 0x03, 0x04, 0x06, 0x41, 0x42 og mere.

- Konfigurerbare spændingstærskler for høj- og lavspændingsalarmer, når målte værdier overstiger indstillede grænser.

Specifikation:

Mærke: PEACEFAIR

Model: PZEM-017

Spænding:

- Måleområde: 0,05-300V (Brug uafhængig strømforsyningstilstand, når testspændingen er under 7V)

- Opløsning: 0,01V

- Målenøjagtighed: 1%

Strøm:

- Måleområde: 0,02-300A (Kompatibel med 50A, 100A, 200A, 300A shunts)

- Opløsning: 0,01A

- Målenøjagtighed: 1%

Effekt:

- Måleområde: 0,2-90kW

- Opløsning: 0,1W

- Målenøjagtighed: 1%

Energiforbrug:

- Måleområde: 0-9999kWh

- Opløsning: 1Wh

- Målenøjagtighed: 1%

- Nulstil energi: Software nulstilling understøttes

Overspændingsalarm:

- Standard høj spændingstærskel: 300V

- Standard lav spændingstærskel: 7V

Kommunikationsinterface: RS485

Arbejdstemperatur: -20 til 60 grader Celsius

Produktstørrelse: Ca. 9 x 6 x 2,3 cm / 3,5 x 2,4 x 0,9 tommer

Vægt: Ca. 77g til 287g / 2,7oz til 10,1oz

Registeradressetabel (Måledata):

Adresse 0x0000: Spændingsværdi, 1 LSB svarer til 0,01V

Adresse 0x0001: Strømværdi, 1 LSB svarer til 0,01A

Adresse 0x0002: Effektværdi lav 16 bits, 1 LSB svarer til 0,1W

Adresse 0x0003: Effektværdi høj 16 bits, 1 LSB svarer til 0,1W

Adresse 0x0004: Energiværdi lav 16 bits, 1 LSB svarer til 1Wh

Adresse 0x0005: Energiværdi høj 16 bits, 1 LSB svarer til 1Wh

Adresse 0x0006: Høj spændingsalarmstatus, 0xFFFF indikerer alarm, 0x0000 indikerer ingen alarm

Adresse 0x0007: Lav spændingsalarmstatus, 0xFFFF indikerer alarm, 0x0000 indikerer ingen alarm

Registeradressetabel (Konfigurationsdata):

Adresse 0x0000: Høj spændingsalarmtærskel (5 til 350V), standard 300V, 1 LSB svarer til 0,01V

Adresse 0x0001: Lav spændingsalarmtærskel (1 til 350V), standard 7V, 1 LSB svarer til 0,01V

Adresse 0x0002: Modbus-RTU-adresse, område 0x0001 til 0x00F7

Adresse 0x0003: Strømområdeindstilling, 0x0000 for 100A, 0x0001 for 50A, 0x0002 for 200A, 0x0003 for 300A

Pakkens indhold efter kit:

Kit #1: 1 x DC Forbrugsmåler

Kit #2: 1 x DC Forbrugsmåler, 1 x RS485 til USB-kabel

Kit #3: 1 x DC Forbrugsmåler, 1 x 50A Shunt

Kit #4: 1 x DC Forbrugsmåler, 1 x 100A Shunt

Kit #5: 1 x DC Forbrugsmåler, 1 x 200A Shunt

Kit #6: 1 x DC Forbrugsmåler, 1 x 300A Shunt

Kit #7: 1 x DC Forbrugsmåler, 1 x RS485 til USB-kabel, 1 x 50A Shunt

Kit #8: 1 x DC Forbrugsmåler, 1 x RS485 til USB-kabel, 1 x 100A Shunt

Kit #9: 1 x DC Forbrugsmåler, 1 x RS485 til USB-kabel, 1 x 200A Shunt

Kit #10: 1 x DC Forbrugsmåler, 1 x RS485 til USB-kabel, 1 x 300A Shunt

Bemærk:

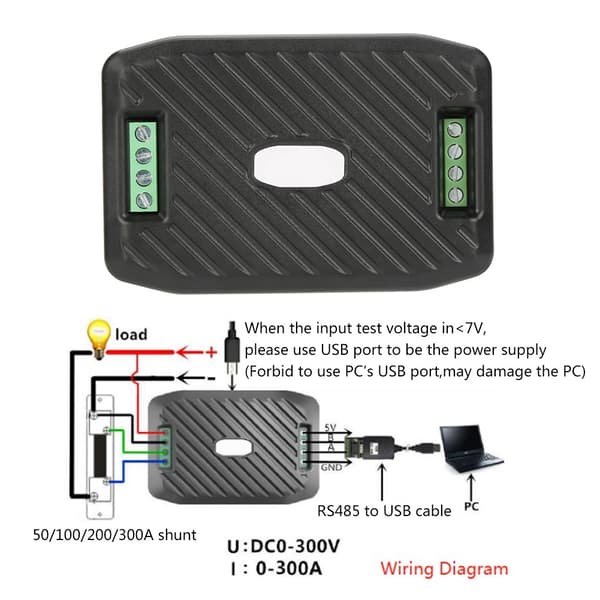

- RS485-interfacet er en passiv udgang og kræver en ekstern 5V strømforsyning med en strøm på mere end 100mA.

- Når indgangstestspændingen er under 7V, skal du levere en uafhængig 5V arbejdsspænding via USB-porten.

- Brug ikke din pc's USB-port som uafhængig strømforsyning, da dette kan beskadige din computer.
