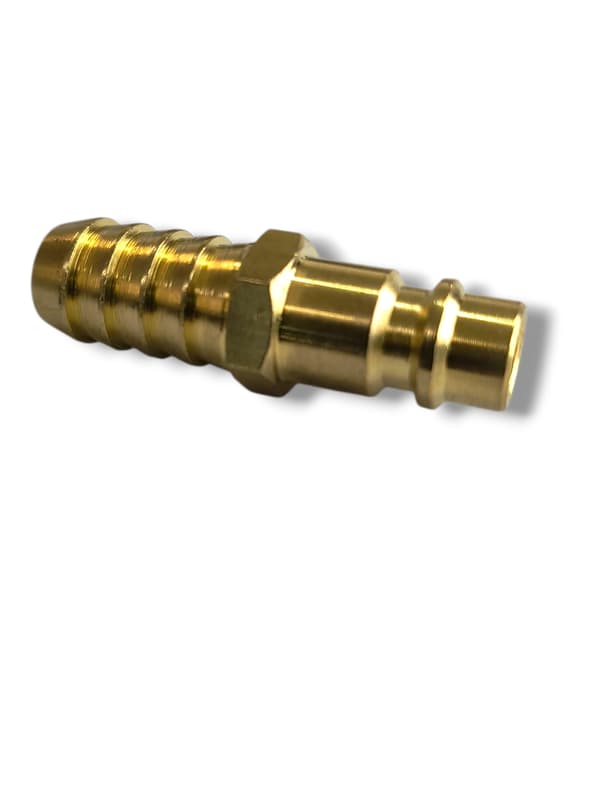

Lynkoblingsprop til 1/2" slange - 13 mm

Hvad er et lynkoblingsprop til 1/2" 13 mm slange?

Lynkoblingsprop til 1/2" (13 mm) slange er et element i den pneumatiske installation, der muliggør hurtig og tæt tilslutning af trykluftslangen til lynkoblingsmuffer. Denne komponent bruges i værksteder, industrielle installationer og overalt, hvor der anvendes pneumatisk værktøj drevet af en kompressor. Takket være hurtigkoblingen er det muligt hurtigt at tilslutte slangen uden behov for værktøj eller adskillelse af installationen. Dette element er udstyret med et stik designet til montering af en slange med en diameter på 1/2 tommer, dvs. ca. 13 mm. Denne tilslutningsmetode muliggør permanent slangefastgørelse ved hjælp af en klemme eller clips, hvilket sikrer tæthed og modstand mod frakobling under drift af systemet under tryk.

Konstruktion og funktionsprincip for det pneumatiske stik

Det pneumatiske hurtigkoblingsstik består af en fungerende del, der samarbejder med låsemekanismen på hurtigkoblingsfatningen, og et stik til montering af den pneumatiske slange. Efter at stikket er sat i hurtigkoblingsstikket, låses elementet automatisk af kuglemekanismen i stikkontakten. Samtidig åbnes trykluftstrømmen, hvilket muliggør øjeblikkelig strømforsyning til det tilsluttede værktøj eller den tilsluttede enhed. Systemet frakobles ved at trække i muffen i hurtigkoblingsstikket. Mekanismen udløser låsen, og ventilen i sædet lukker for luftstrømmen. Denne løsning sikrer, at installationen forbliver tæt og sikker at bruge.

Anvendelse i trykluftsystemer

1/2" slangekoblingen bruges i mange pneumatiske systemer. Den bruges almindeligvis i bilværksteder, produktionsanlæg, maskinservice og på landbrug. Dette element muliggør hurtig tilslutning af slanger, der forsyner pneumatiske værktøjer såsom slagnøgler, blæsepistoler, malersprøjter og andre enheder, der drives af trykluft. I tilfælde af installationer, der kræver en højere luftstrøm, anvendes slanger med større diameter, hvilket er grunden til, at 1/2" slangekoblingen ofte vælges i pneumatiske systemer med intensiv brug.

Kompatibilitet med pneumatiske hurtigkoblinger

Dette stik Denne type er kompatibel med den passende hurtigkoblingsmuffer, der anvendes i pneumatiske systemer. Mange værksteder bruger en standard kendt som type 26-stikket, som er en populær løsning, der anvendes i trykluftsystemer. Takket være standardiseringen af komponenter er det muligt at bruge stik og muffer fra mange producenter i ét pneumatisk system. Denne løsning muliggør nem udvidelse af trykluftsystemet og hurtig justering af installationskomponenter uden at skulle udskifte hele systemet.

Hvor anvendes pneumatiske hurtigkoblingsmuffer?

Elementer af denne type er basisudstyr til trykluftinstallationer. De muliggør hurtig tilslutning af slanger til kompressoren og luftfordelingspunkter i værksteder. I industrien anvendes de i produktionslinjer og pneumatiske systemer, der forsyner automatiseringsenheder. Brugen af hurtigkoblinger forkorter tiden for tilslutning af værktøj betydeligt, reducerer lufttab og forbedrer arbejdsergonomien i et værksted eller produktionsanlæg.

Tekniske parametre

• Elementtype: pneumatisk hurtigkoblingsstik
• Tilsigtet anvendelse: trykluftinstallationer
• Tilslutningstype: slangestuds
• Slangediameter: 1/2 tomme (13 mm)
• Anvendelse: kompressorer, pneumatiske installationer, pneumatiske værktøjer
• Tilslutningstype: pneumatisk hurtigkobling
• Arbejdstryk: 0-35 bar, Parametre:
• Kapacitet = 1000 l/min
• Indgangstryk = 6 atm.
• Trykfald = 0,5 atm.

Hydronrådgivningssektion

Det korrekte valg af pneumatiske systemkomponenter er afgørende for dets effektivitet og driftssikkerhed. I tilfælde af ledninger med større diameter er det værd at bruge passende hurtigkoblinger og muffer for at sikre tilstrækkelig luftgennemstrømning. Brug af de rigtige komponenter giver dig mulighed for at reducere trykfald og forbedre ydeevnen af pneumatiske værktøjer. Hydron-specialister hjælper med at vælge de passende hurtigkoblinger, ledninger og trykluftsystemkomponenter, hvilket gør det muligt at skabe et effektivt og pålideligt pneumatisk system, der er skræddersyet til kundens behov. til brugerens behov.

Kompatibilitet

• rectus 25
• rectus 1600/1625
• tema 1600
• cejn 320
• JWL 520 + JWL 530
• Rectus-betegnelse: 26SF TF13 MXX

FAQ - Ofte stillede spørgsmål

Hvilken slange er 1/2" slangehurtigkoblingsstikket beregnet til?
Elementet er designet til pneumatiske slanger med en diameter på 1/2 tomme, dvs. ca. 13 mm.

Sådan fastgøres slangen til det pneumatiske stik
Slangen skal skubbes på stikforbindelsen og fastgøres med en slangeklemme eller clips for at sikre en tæt og holdbar forbindelse.

Hvor anvendes pneumatiske hurtigkoblingsstik?
Disse elementer bruges i trykluftinstallationer i værksteder, industrianlæg og ved tilslutning af pneumatisk værktøj til en kompressor.
