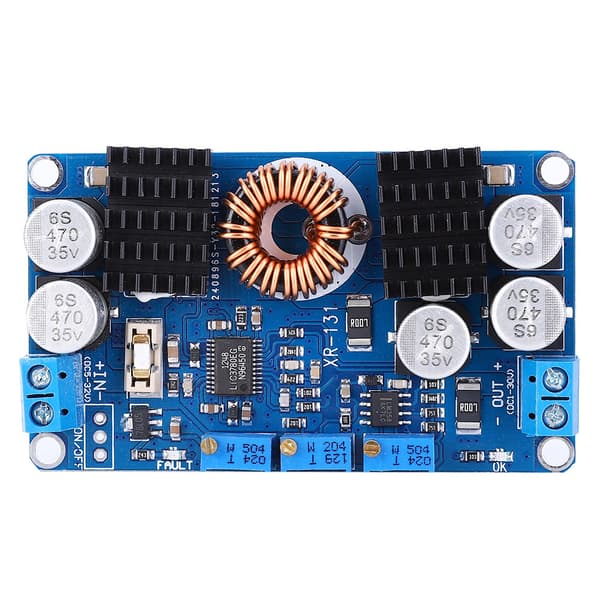

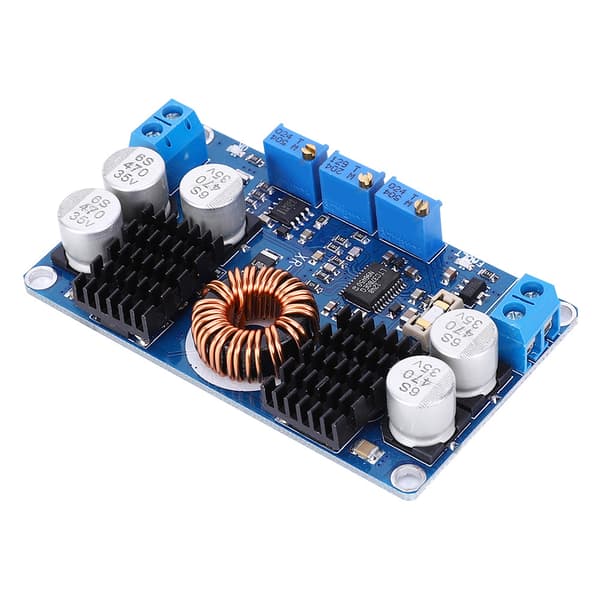

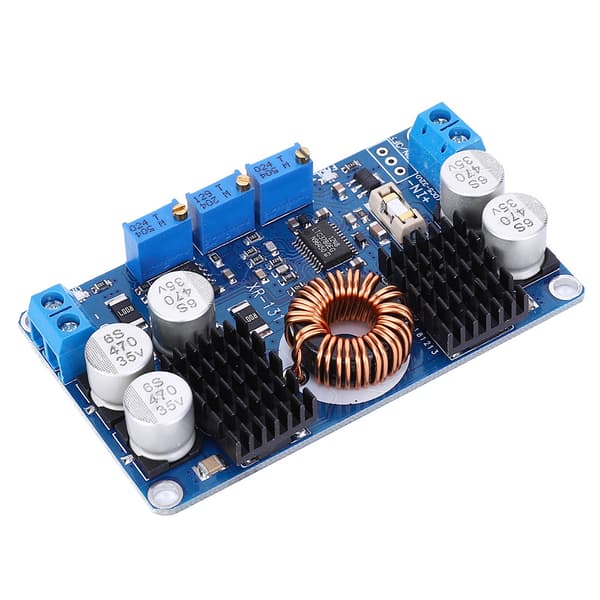

Denne strømforsyning er et højeffektivt stabiliseret strømforsyningsmodul. Når indgangsspændingen er lavere end, højere end eller lig med udgangsspændingen, kan udgangsspændingen holdes stabil. Med perfekt beskyttelsesfunktion kan den anvendes til solopladning. Printkortet anvender en 1,6 fortykket forgyldningsproces, og indgangen bruger en udskiftelig sikring til at beskytte strømforsyningen og udstyret. Hele versionen af elektrolysen anvender importerede originale patches, lav modstand og højfrekvente kondensatorer, hvilket reducerer rippel til frysepunktet. IC'en anvender importeret original, med konstant spænding, konstant strøm, underspændingsbeskyttelse (MPPT er mere velegnet til solopladning). Med udgangsfejlindikator lyser den, når udgangsspændingsdriften er for alvorlig, kortslutning og andre fejl. Oxidationskøleplade varmeafledning, varmeafledningseffekten er bedre end for naturligt aluminium. Induktoren bruger jernsiliciumaluminium med mindre opvarmning.

Specifikation

Varetype: Strømforsyningsmodul

Elektriske parametre:

1. Indgangsspænding: DC5-32V, det anbefales at bruge spænding over 10V

2. Udgangsspænding: DC1V-30V kontinuerligt justerbar

3. Udgangsstrøm: 10A (maksimum) inden for 7A i lang tid

4. Udgangseffekt: Langsigtet 80W, peak 130W, mere end 80W, forstærk venligst varmeafledning

5. Udgangsrippel: 50mV (12V til 12V, målt ved 5A)

6. Indgangsbeskyttelse mod omvendt tilslutning: Ingen, hvis nødvendigt, tilslut venligst en Schottky-diode i serie med indgangen

7. Udgangsbeskyttelse mod tilbageløb: Ingen, hvis den bruges til batteriopladning, eller belastningen er en selvopladende følelsesmæssig belastning, tilslut venligst en Schottky-diode i serie med udgangen

8. Størrelse: Ca. 77,6 x 46,5 x 15 mm / 3,1 x 1,8 x 0,6 tommer

9. Kortslutningsbeskyttelse: Ja

10. Vægt: Ca. 45g / 1,6 oz

Fejlfindingsmetode:

1. Justeringsmetode for batteriunderspændingsbeskyttelse: (tag 12V blysyrebatteri for at indstille 10V underspændingsbeskyttelse, sluk for udgangen som eksempel)

Juster den indgangstilsluttede regulerede strømforsyning til 10V, juster underspændingsbeskyttelsespotiometeret (stigende CW, faldende CCW), indtil fejlindikatoren (rødt lys) lyser, og indstillingen er vellykket; så når batteriet aflades til 10V, vil det automatisk afbryde strømforsyningen for at beskytte batteriet mod skader.

Bemærk: Hvis den ikke er batteridrevet, kan du ikke indstille den.

2. Justeringsmetode for udgangsspænding: Indgangen er forbundet til strømforsyningen (spændingen er højere end underspændingsbeskyttelsesværdien), det røde lys er slukket, det blå lys er tændt, udgangen er forbundet til et multimeter, og udgangsspændingspotiometeret justeres (CW stigning, CCW fald), indtil den ønskede spænding.

Bemærk: Normalt er det røde lys slukket, det blå lys er tændt, ellers er der fejl. Indgangsunderspændingsbeskyttelse, udgangsoverstrømsbeskyttelse, udgangskortslutningsbeskyttelse, fjern venligst fejlen og tænd igen.

3. Justeringsmetode for udgangsstrøm: (tag 12V indgang til opladning af 12V blysyrebatteri, ladestrøm 5A som eksempel)

Indgangen er forbundet til en 12V strømforsyning, og udgangen er forbundet til et amperemeter (den røde testledning er forbundet til den positive udgang, den sorte testledning er forbundet til den negative, og udgangen er direkte kortsluttet. Det anbefales at bruge et amperemeter over 15A for at forhindre afbrænding), juster konstantstrømspotiometeret (CW stigning, CCW fald), indtil amperemeteret viser den ønskede værdi på 5A. Fjern amperemeteret og tilslut batteriet for at oplade normalt.

Bemærk: Hvis den bruges til konstant spændingsudstyr, skal kun den maksimale udgangsstrøm indstilles.

Pakkeliste:

1 x Strømforsyningsmodul
