Lige stik ED 3/8/M16X1.5 10L

Anvendelse:

Anvendes i vid udstrækning i hydrauliske systemer inden for landbrug, havebrug, skovbrug, byggeri og industri.
Forbindelse med gummitætning, skrues fast i huset på f.eks. en pumpe, cylinder, fordeler osv.
Siden, der er beregnet til at blive skruet fast i huset, har ED-tætning, her kræves ingen yderligere tætninger.
Den anden side er beregnet til at blive skruet på et rør, en albue eller anden fitting. Tætningen sker ved tilspænding på den selvtætnende klemkegle.

Nyttige data:
Gevinddiameter BSP 3/8"
Ydre diameter [mm]: 16,3 - 16,6

Gevinddiameter M16x1.5
Ydre diameter [mm]: 15,6 - 15,9

Tekniske data:
Spændevinkel: 24° (typisk for den polske standard)
Gevind på kropsiden: udvendig tomme BSP 3/8"
Gevind på slangesiden: udvendig metrisk 16x1.5
Tilslutningsversion: let
Væsketype: hydraulisk olie

Materiale:
Galvaniseret automatstål

mærkning af Ermetto: XGE 10-LR 3/8" ED

Rastelli-Raccordi-betegnelse: TN92GG-10LR (3/8)

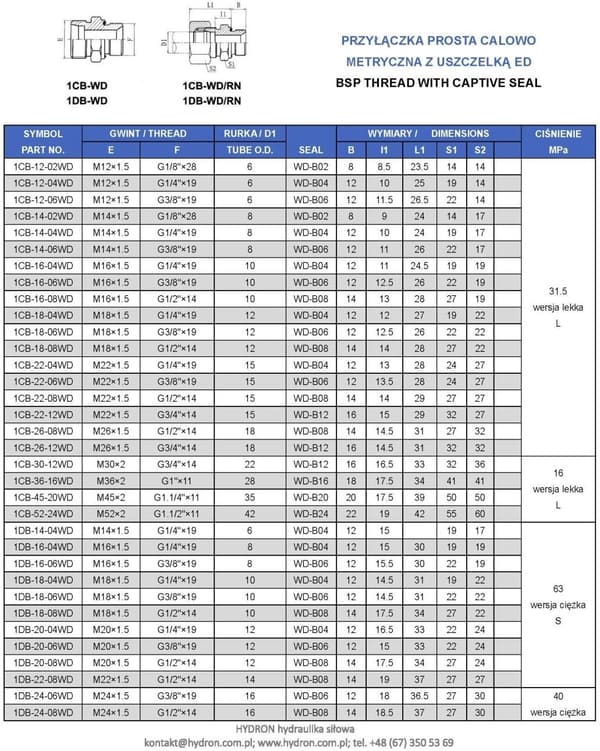

alternativ betegnelse: 1CB-16-06WD

mærke efter Cast: 100329.1

betegnelse af Vitillo: AME10LMG06EL.1

Lige forbindelse med BSP-gevind / Han-boltkobling - parallel BSP-gevind



Se også: Lige stik / Adapter 3/8"/M16x1.5 10L (samme)
