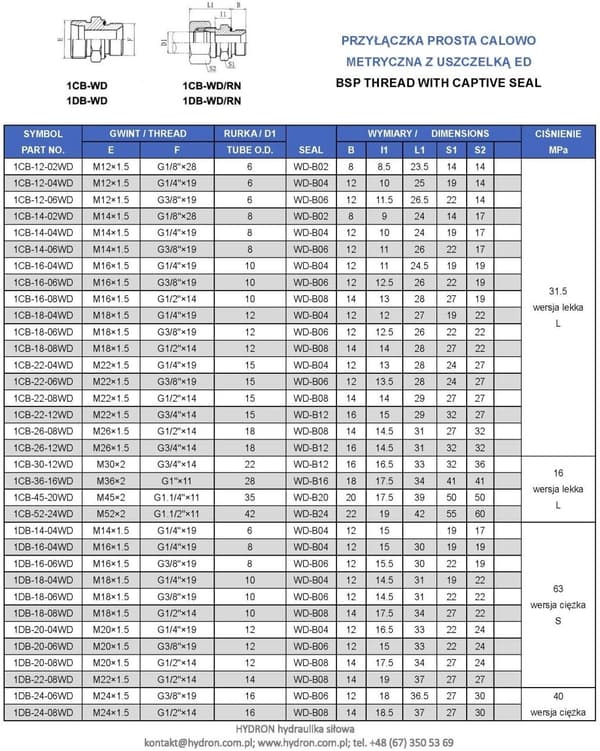

Lige stik ED 3/4/M24X1.5 16S

Den er meget anvendt i hydrauliske systemer inden for landbrug, havebrug, skovbrug, byggeri og industri.
Forbindelse med tætningsgummi, skrues ind i huset på f.eks. en pumpe, cylinder, fordeler osv.
Den side, der er beregnet til at blive skruet ind i huset, har en ED-tætning.
Den anden side er beregnet til at blive skruet på en slange, et albue eller et andet tilslutningsstykke. Tætningen sker, når den strammes på den selvtætnende klemmekegle.

Nyttige data:
Gevinddiameter i huset: BSP 3/4"
Gevinddiameter for slangen: M24x1.5

Tekniske data:
Klemmevinkel: 24° (typisk for den polske standard)
Gevind på husets side: udvendig tomme BSP 3/4"
Gevind på slangesiden: udvendig metrisk 24x1.5
Tilslutningsversion: tung
Væsketype: hydraulisk olie

Materiale:
automatstål, forzinket

Afstøbningsbetegnelse: 100345.1

betegnelse ifølge Vitillo: AME16SMG12EL.1

Lige forbindelse med BSP-gevind / Han-boltkobling - parallel BSP-gevind
