AA M30x2/M30x2 20S Kobling

AA Lige Koblingshus - fremstillet i henhold til DIN 2353

AA M30x2/M30x2 20S Kobling anvendes i vid udstrækning i hydrauliske systemer, inden for landbrug, havebrug, skovbrug, byggeri og industri. Det er en standardiseret forbindelse, en letvægtsversion med en konisk selvtætnende klemme, der sikrer tæthed ved tilspænding. Designet til at forbinde to ledninger eller til at forbinde til andre stik med samme konus.

Nyttige data:

Gevinddiameter M30x2 målt med en skydelære:

• Ydre diameter [mm]: 29,6 - 29,9
• Indre diameter [mm]: 27,4 - 27,8

Tekniske data for stikket:

• Klemmevinkel på konus: 24° (typisk for (Polsk standard)
• Gevind på den ene side: indvendig metrisk 30x2
• Gevind på den anden side: indvendig metrisk 30x2
• Version: kraftig
• Tryk: 400 BAR
• Væsketype: hydraulisk olie
• Materiale: automatikstål med korrosionsbestandig zinkbelægning
• Stiktype: Lige hunstik
• Stiktype: Tn 498

Alternative betegnelser:

• Stiktype: GZ 20-S | GZ20S
• Støbeform-Støbeform: TN498-25S
• Støbning: 603520
• Støbeform: AFE20S

Symbol: 3D-30

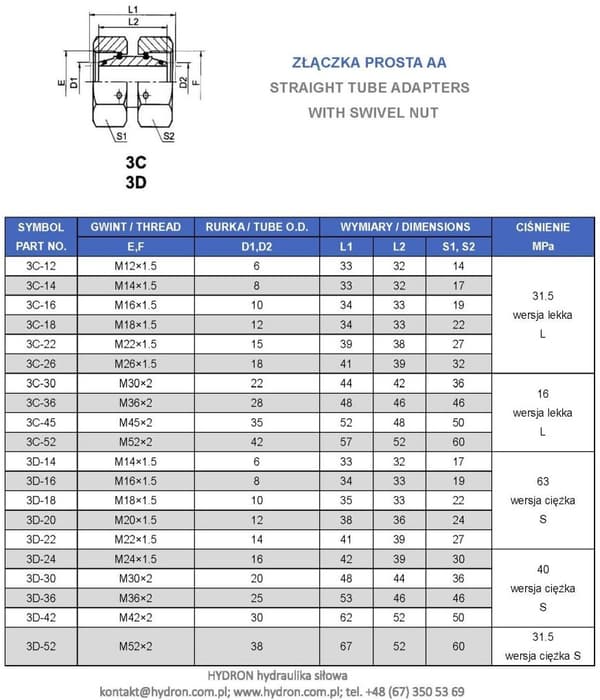

⚠ Bemærk: Billedet er kun til illustrative formål – på grund af forskellige teknologiske processer kan stikket leveres i en anden visuel version.
