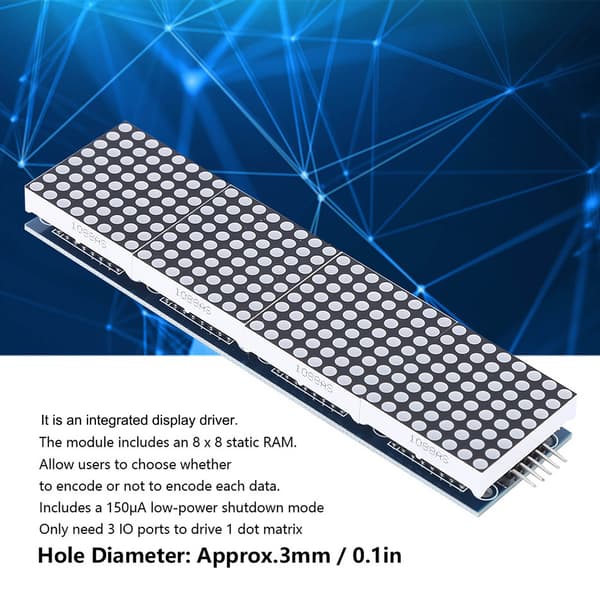

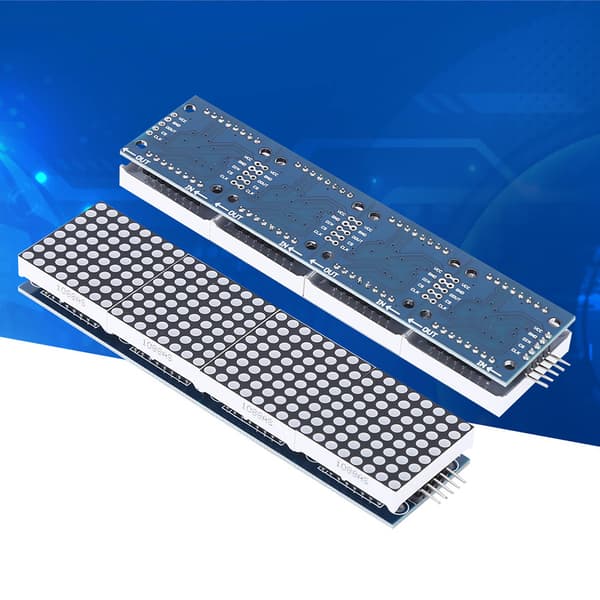

Dette er et integreret serielt input/output fælles katode display drivermodul, designet til at forbinde en mikroprocessor med et 8-cifret 7-segment digitalt LED-display. Det kan også bruges med et søjlediagramdisplay eller 64 uafhængige LED'er. Modulet har en on-chip B-type BCD-encoder, en multi-kanal scanningssløjfe, segmentorddriver og en 8 x 8 statisk RAM til lagring af hver dataværdi. Hver data kan adresseres individuelt, så du behøver ikke at omskrive hele displayet ved opdatering, og du kan vælge at kode eller ikke kode hver data efter behov. Enheden inkluderer en 150uA lavstrøms nedlukningstilstand, analog og digital lysstyrkekontrol, et scanningsgrænseregister, der tillader visning af 1 til 8 bit data, og en detektionstilstand, der får alle LED'er til at udsende lys. Kun 3 IO-porte er påkrævet for at drive en punktmatrix, uden flimmer under visning, og den understøtter kaskadekobling til større opsætninger.

Varetype: Dot Matrix Kontrolmodul

Materiale: Syntetisk pap

Et enkelt modul kan drive en 8 x 8 fælles negativ punktmatrix

Modulets arbejdsspænding: DC5V

Fastgørelseshuller: 64

Huldiameter: Ca. 3 mm / 0,1 tommer

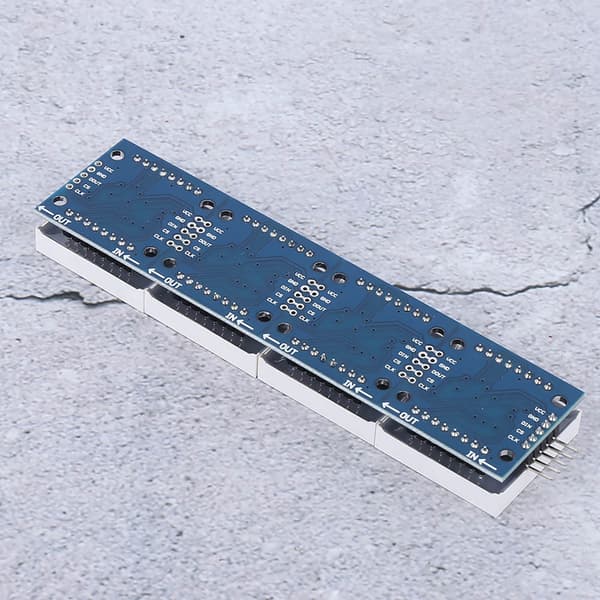

Ledningsinstruktioner:

1. Modulets venstre side er indgangsporten, og højre side er udgangsporten.

2. Når du styrer et enkelt modul, skal du kun forbinde indgangsporten til CPU'en.

3. Når flere moduler er kaskadekoblet, skal du forbinde det første moduls indgang til CPU'en, det første moduls udgang til det andet moduls indgang, det andet moduls udgang til det tredje moduls indgang, og så videre.

Tag 51 mikrocontroller som eksempel:

VCC til 5V

GND til GND

DIN til P2.2

CS til P2.1

CLK til P2.0

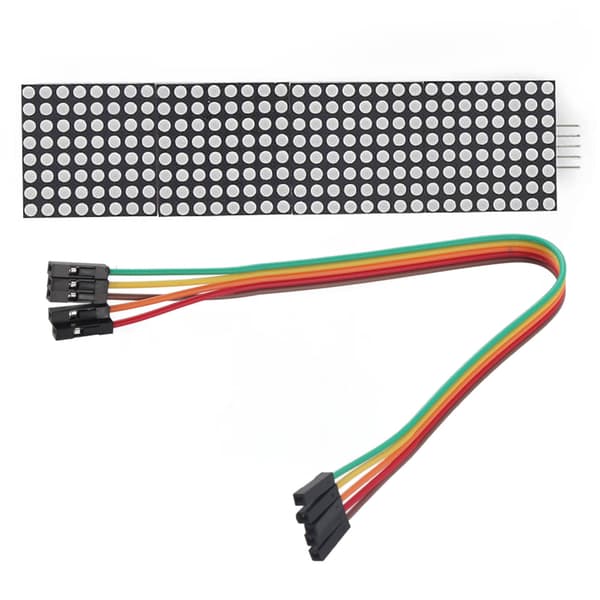

Pakken inkluderer:

1 x Dot Matrix Kontrolmodul

1 x 5-bens kabel
