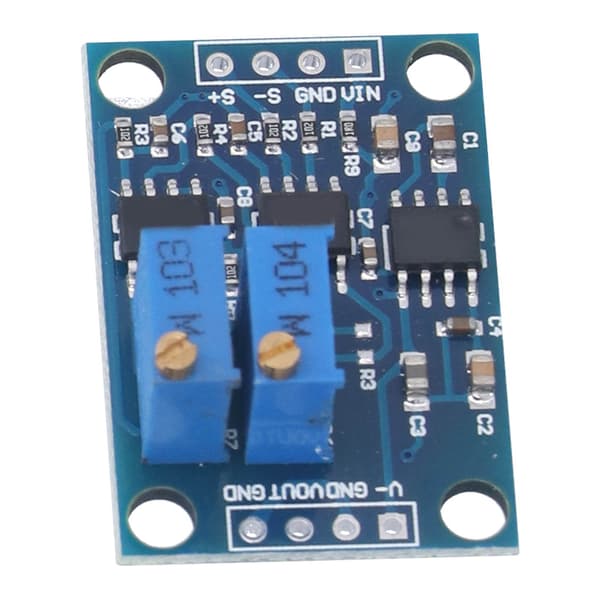

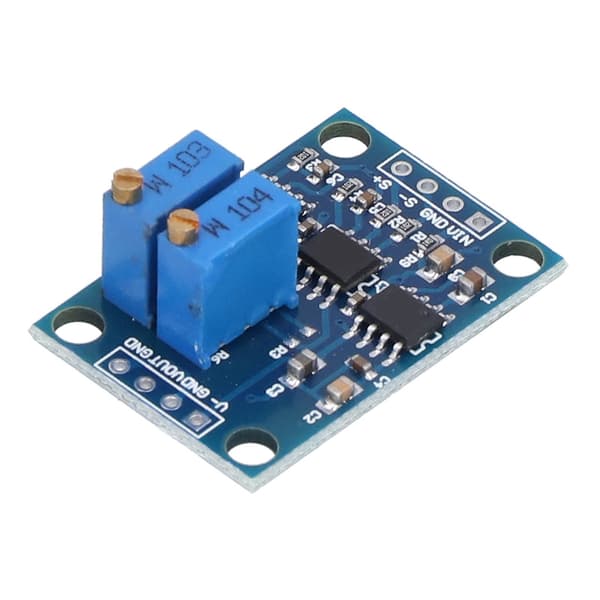

Denne millivolt spændingsforstærker er designet til præcis signalforstærkning med et bredt inputområde og høj nøjagtighed. Den bruger AD620 instrumentationsforstærkeren til at forstærke mikrovolt- og millivoltsignaler, hvilket leverer overlegen linearitet og præcision sammenlignet med almindelige LM358-baserede moduler på markedet.

Forstærkeren har et potentiometer til justerbar forstørrelse, der spænder fra 1,5 til 1000 gange, hvilket giver dig mulighed for at finjustere forstærkningen, så den passer til din specifikke applikation. Et separat nulpunktjusteringspotentiometer sikrer nulpunktkalibrering, hvilket forhindrer drift og forbedrer målestabiliteten over tid.

Dette modul inkluderer også en negativ trykudgangsfunktion, bygget med 7660A-chippen, der giver en negativ spændingsudgang (-VIN) til at drive dobbeltforsyningsbelastninger. Det kompakte design måler ca. 32 x 22 mm (1,3 x 0,9 tommer), med fire 3 mm monteringshuller jævnt fordelt rundt om printpladen og 2,54 mm standard pin-afstand på begge sider for nem integration.

Det maksimale udgangsspændingsområde er ±10V, hvilket gør det alsidigt til forskellige signalbehandlingsopgaver.

Specifikationer:

- Varetype: Millivolt Spændingsforstærker

- Indgangsspænding: 3-12VDC

- Forstørrelse: 1,5-1000 gange justerbar (nulpunkt også justerbart)

- Signalindgangsspænding: 100µV til 300mV

- Signaludgangsområde: ±(VIN-2V)

- Negativ trykudgang: Større end -VIN (faktisk udgang afhænger af belastning; højere belastningseffekt resulterer i større negativt trykfald)

- Offsetspænding: 50mV

- Indgangs biasstrøm: 1,0nA (maksimum)

- Common Mode Rejection Ratio: 100dB

- Offsetspændingsdrift: 0,6mV/°C (maksimum)

- Stabilitetstid: 2mV pr. måned (maksimum)

- Størrelse: Ca. 32 x 22 mm / 1,3 x 0,9 tommer

Pakkeliste:

- 1 x Millivolt Spændingsforstærker

Bemærk: Dette modul kræver grundlæggende elektronisk viden for korrekt brug. Hvis du ikke er bekendt med sådanne komponenter, bedes du købe med forsigtighed. Vores butik tilbyder teknisk support for at hjælpe dig.
