Hydraulisk slange DN20 1SN ULTIMATE 135 grader. 105 bar

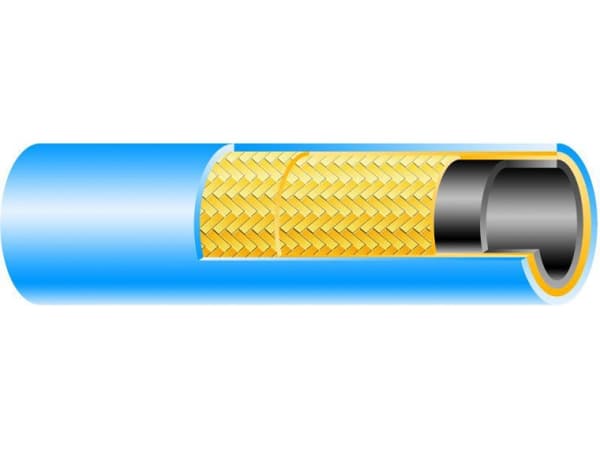

Konstruktion af hydraulisk rør DN20 1SN

DN20 1SN Ultimate 135°C 105 bar hydraulikslange er en fleksibel højtryksslange designet til transport af hydraulikolie i industrielle og mobile installationer. DN20-betegnelsen angiver en nominel indvendig diameter på cirka 20 mm, hvilket giver mulighed for en højere flowhastighed sammenlignet med mindre diametre, samtidig med at systemets stabilitet opretholdes. 1SN-designet har en enkelt armeringsstålfletning, der giver modstand mod driftstryk på op til 105 bar. Kernen er lavet af syntetisk gummi, der er modstandsdygtig over for mineralolier, mens det ydre lag er designet til drift ved forhøjede temperaturer op til 135°C. Designet opfylder kravene i EN 853 1SN- og ISO 1436-standarderne, som definerer styrkeparametre og driftssikkerhed.

Praktiske anvendelser af DN20 105 bar hydraulikslange

DN20 1SN 105 bar hydraulikslange bruges i systemer, der forsyner hydrauliske cylindre, fordelere og aktuatorer i landbrugs-, bygge- og industrimaskiner. På grund af sin større nominelle diameter bruges den, hvor der kræves en højere volumenstrøm ved moderat tryk. Øget temperaturmodstand op til 135°C gør slangen velegnet til brug i systemer, der opererer under øget termisk belastning. Dette er især vigtigt i kontinuerligt fungerende maskiner, hvor hydraulikolietemperaturen kan stige betydeligt.

Forskelle mellem DN20 1SN og andre slangevarianter

Sammenlignet med 2SN-slanger er 1SN-slangen lettere og mere fleksibel, hvilket gør den nemmere at føre i trange rum. Dens driftstryk på 105 bar indikerer dog, at den er beregnet til mellemstore systemer. I systemer, der udsættes for høje trykspidser eller impulsdrift, bør slanger med dobbelt stålflet overvejes. Ultimate 135°C-versionen adskiller sig fra standard 1SN-slanger med øget varmebestandighed, hvilket resulterer i en længere levetid under barske driftsforhold og en reduceret risiko for nedbrydning af gummiet.

Fejl ved valg af en DN20 hydraulisk slange

Den mest almindelige fejl er, at man ikke tager højde for mediets faktiske driftstryk og temperatur. Valg af slange udelukkende baseret på DN20-diameteren uden at analysere installationsparametrene kan forkorte slangens levetid. Det er også vigtigt at overholde den minimale bøjningsradius og undgå at vride slangen under installationen. Kvaliteten af ​​presningen er lige så vigtig. Forkert valgte presmuffer eller forkert udført presning kan forårsage lækager og fejl i hele det hydrauliske system.

Produktion af specialfremstillede hydrauliske slanger hos Hydron

Hydron tilbyder DN20 1SN Ultimate 135°C 105 bar hydrauliske slanger i både kommercielle længder og som præmonterede slangeenheder, der presses efter kundens specifikationer. Længden, endetypen og konfigurationen kan tilpasses til en specifik maskine eller installation. Konstant lagerbeholdning og teknisk support muliggør hurtig slangeforberedelse og reduceret nedetid.

Hydraulisk slange til høje temperaturer

• 201SN ULTIMATE Hydraulikslange med 1 stålflet
• Indre diameter: 20 mm
• Gennemsnitlig yderdiameter: 27,5 mm
• Tryk: 105 BAR

Inderste lag: Speciel syntetisk gummi, der er modstandsdygtig over for hydrauliske olier ved høje temperaturer.
Forstærkning: 1 højstyrkestålflet.
Ydre lag: specialsyntetisk gummi, der er modstandsdygtig over for olier, slid og vejrforhold.
Temperaturområde: -50ºC til +135ºC, periodisk op til +150ºC.

Anvendelse: Slange til hydrauliske systemer med mellem- og lavt tryk i industri, kompressorer og minedrift, hvor driftstemperaturerne ikke overstiger +150°C.

Standarder: DIN EN 853-1 SN / TS 6387 EN 853-1 SN, SAE 100 R1 AT - R1 ATS / ISO 1436:2009, EN 853 / ISO 1436 / ISO 6805 / EN 13463-1, EN 1804-3 / ISO 1307.

Slanger skåret efter kundens specifikationer i enhver mængde (skårne slanger kan ikke returneres). Returnering er kun mulig for hele ruller (antal pr. rulle? spørg sælgeren). Pris pr. 1 meter.
