Øjebolt, M14x1.5 gevind

Banjo m14x1.5 øjebolt P01 med M14x1.5 gevind

P01 øjebolten, også kendt som banjo m14x1.5, er et specialiseret forbindelseselement, der anvendes i krafthydraulik og brændstof- og smøresystemer, hvor en lateral udløb af mediet gennem øjet er påkrævet. Dette design er "banjo" gør det muligt at føre slangen i en 90° vinkel i forhold til gevindaksen, hvilket letter installationen betydeligt på begrænset plads. I den tilbudte løsning betyder metrisk gevind M14x1.5 en nominel diameter på 14 mm og en gevindstigning på 1,5 mm. Dette er en populær dimension i hydrauliske systemer i landbrugs- og entreprenørmaskiner samt i brændstofsystemer. M14x1.5 banjoen fungerer med øjebeslag og passende tætningsskiver, hvilket sikrer en tæt og holdbar forbindelse.

Teknisk definition og konstruktion

M14x1.5 banjoen er en gennemgående bolt med et centralt aksialt hul og en tværgående kanal, hvorigennem mediet strømmer til røret, der afsluttes med øjet. Dette element er oftest lavet af kulstofstål med en antikorrosionsbelægning eller rustfrit stål til applikationer, der kræver øget kemisk resistens. Designet inkluderer et M14x1.5 udvendigt gevind, et sekskantet hoved til montering med nøgle og en præcist bearbejdet strømningskanal. Afhængigt af applikationen anvendes kobberskiver eller bundne tætninger. I monteringspraksis bruges m14x1.5 banjo ofte med komponenter som hydrauliske slangefittings, kompressionsmuffer og 2SN og 1SN hydrauliske slanger.

Øjebolt. Gennemgående bolt med metrisk gevind. M14x1.5 Skrue

BANJO-skrue, også kendt som en bolt til øjer.

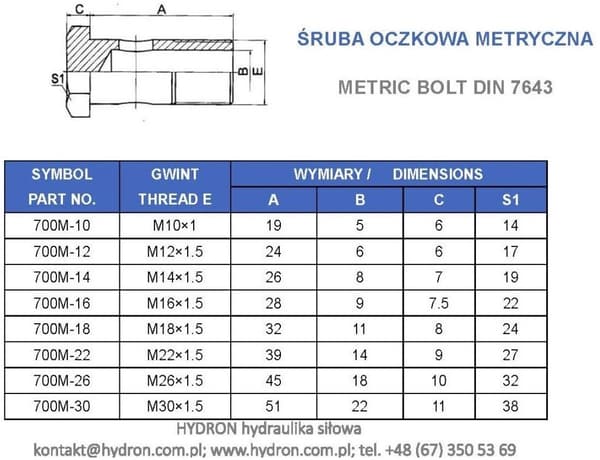

SYMBOL: 700M-14

mærke af Cast: 108204

Alternativ identifikator: 891.0800

Hul skrue til BANJO - gevind metrisk parallel
