M10x1 Banjobolt

M10x1 banjobolten er en specialiseret forbindelse, der bruges i krafthydraulik, bilindustrien samt brændstof- og bremsesystemer. Dens formål er at tillade væskestrømning gennem den aksiale og tværgående boring, samtidig med at øjet på en banjo-type hydraulisk slange fastgøres mekanisk. M10x1-gevindet betyder metrisk fint gevind med en nominel diameter på 10 mm og en stigning på 1,0 mm, hvilket sikrer en præcis og tæt forbindelse i trykanvendelser. Hydron tilbyder M10x1 banjobolten som et element designet til at fungere med P01-øjeterminaler og med hydraulikslanger fremstillet på bestilling. Dette produkt anvendes, hvor en kompakt, aksial forbindelse af slangen til pumpehuset, klemmen, manifolden eller andet systemelement er vigtig.

Hvad er en M10x1 banjobolt, og hvordan fungerer den?

M10x1 banjobolten er en gennemgående bolt med et langsgående og tværgående hul, der tillader væske at strømme gennem dens indre. Kombineret med et slangeøje skaber det et system, hvor det hydrauliske medie strømmer gennem bolthuset og derefter gennem sidehullerne ind i slangeøjet. Funktionsprincippet er, at efter at bolten er spændt ind i gevindmuffen, presses slangens øje mellem to tætningsskiver, oftest kobber eller aluminium. Det korrekte tilspændingsmoment og kvaliteten af ​​kontaktfladen bestemmer tætheden af ​​hele forbindelsen. Denne løsning gør det muligt at ændre mediets strømningsretning med 90 grader uden brug af yderligere spændebånd, hvilket er vigtigt på steder med begrænset installationsplads.

Fremstillingsstandarder

M10x1 banjobolten fremstilles oftest i overensstemmelse med ISO metriske gevindstandarder, herunder ISO 261 og ISO 965 for gevindtolerance. Afhængigt af anvendelsen kan den fremstilles af galvaniseret kulstofstål, højstyrkestål eller rustfrit stål. I bremse- og brændstofsystemer er det afgørende at opretholde høj produktionspræcision og den passende materialestyrkeklasse. I krafthydraulik, hvor der forekommer betydelige driftstryk, påvirker kvaliteten af ​​M10x1 banjobolten direkte hele systemets sikkerhed. Hydron, som leverandør af krafthydrauliske komponenter, tilbyder produkter, der opfylder kvalitetskravene, og yder teknisk support til at vælge de rigtige komponenter til et specifikt system.

Anvendelser af M10x1 banjobolten

M10x1 banjobolten bruges i vid udstrækning i hydrauliske systemer og bilindustrien. Den bruges blandt andet i bremserør, brændstofrør, servostyringssystemer samt i landbrugs- og entreprenørmaskiner. I hydraulik bruges M10x1 banjobolten til at forbinde rør med en ringterminal til komponenter såsom hydrauliske manifolds, pumper eller cylindre. Hydrons tilbud inkluderer både skruer alene og komplette hydrauliske slanger med krympede ringterminaler, hvilket muliggør hurtig og sikker tilslutning. Denne løsning er særligt velegnet til steder med begrænset installationsplads, hvor klassiske lige forbindelser eller albueforbindelser ikke kunne anvendes.

Forskelle mellem M10x1 banjobolten og andre løsninger

Sammenlignet med standardbolte med et gennemgående hul uden en flowfunktion, muliggør M10x1 banjobolten direkte transport af mediet gennem dens krop. I modsætning til klassiske hydrauliske koblinger med udvendigt gevind og tætningskegle opnås tæthed gennem tætningsskiver og passende øjetryk. M10x1-gevindet adskiller sig fra det populære M10x1.5-gevind i sin gevindstigning, hvilket er afgørende for at vælge det rigtige. Brug af forkert stigning kan føre til gevindskader i huset eller manglende tæthed. Derfor er det vigtigt at kontrollere parametrene omhyggeligt før installation. Sammenlignet med andre diametre, såsom M8x1 eller M12x1.25, tilbyder M10x1 banjobolten et kompromis mellem kompakte dimensioner og tilstrækkelig mekanisk styrke.

Almindelige valg- og installationsfejl

En af de mest almindelige fejl er at forveksle gevindstigningen og bruge en bolt med en anden parameter end M10x1. Forkert valg af tætningsskiver kan også føre til lækager. Det er vigtigt at bruge nye skiver hver gang du samler dem igen. En anden fejl er overspænding, hvilket kan afrive gevindet i huset eller beskadige slangens øje. Underspænding er lige så farligt og resulterer i systemlækager. Hos Hydron yder vi teknisk rådgivning om valg af en M10x1 banjobolt til en specifik anvendelse, både inden for krafthydraulik og inden for automobilindustrien eller industrien.

Teknisk support og tilgængelighed hos Hydron

Hydron er en virksomhed med mange års erfaring inden for krafthydraulik, der tilbyder et bredt udvalg af forbindelser og hydrauliske slanger. M10x1 banjobolten er tilgængelig med det samme fra lager, hvilket muliggør hurtig ordrebehandling og minimerer maskinens nedetid. Ud over selve bolten tilbyder vi også kompatible øjer, tætningsskiver og en omfattende krympningsservice til hydrauliske slanger. Dette giver kunderne en komplet, gennemprøvet løsning, der er skræddersyet til deres behov.

Tekniske parametre

• Gevind: M10x1 metrisk fin stigning
• Nominel gevinddiameter: 10 mm
• Gevindstigning: 1,0 mm
• Type: Gennemgående bolt til ringende (banjo)
• Materiale: Galvaniseret kulstofstål
• Anvendelse: hydraulik, brændstofsystemer, bremsesystemer

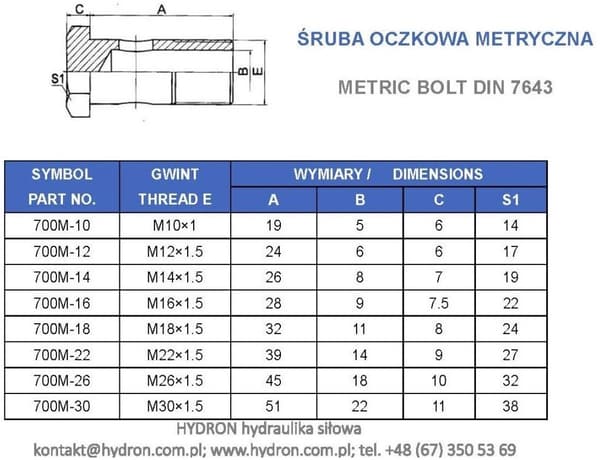

Øjebolt, gevind M10x1

• Øjebolt til spidsbolt.
• Gennemgående skrue med metrisk dimension.
• Skrue til øjebolte
• BANJO kaldes også en gennemgående hulskrue.
• Totallængde 29mm
• Til skruenøgle 14
• Gevindlængde 12mm
• SYMBOL: 700M-10
• Cast-kode: 108202
• Alternativ kode: 891.0400

Ofte stillede spørgsmål – M10x1 banjobolt

Passer en M10x1 banjobolt til alle M10-gevind?
Nej. M10x1 banjobolten har en stigning på 1,0 mm. Den passer ikke til M10x1,5-gevind eller andre varianter. Før installation skal du kontrollere gevindparameteren i huset.

Hvordan vælger jeg en M10x1 banjobolt til en slange?
Kontroller slangens øjediameter og type, gevindstigning og systemapplikationen. Hvis du er i tvivl, bedes du kontakte Hydrons tekniske afdeling.

Hvor meget koster en M10x1 banjobolt?
Prisen afhænger af materialet og det aktuelle tilbud. Du kan tjekke den aktuelle pris direkte på produktsiden i Hydron-butikken.

Er en M10x1 banjobolt egnet til hydraulik?
Ja, forudsat at den vælges i henhold til systemets trykkrav og fungerer med de passende øjer og tætningsskiver.

Hulskrue til BANJO-type forbindelse med parallel metrisk gevind
