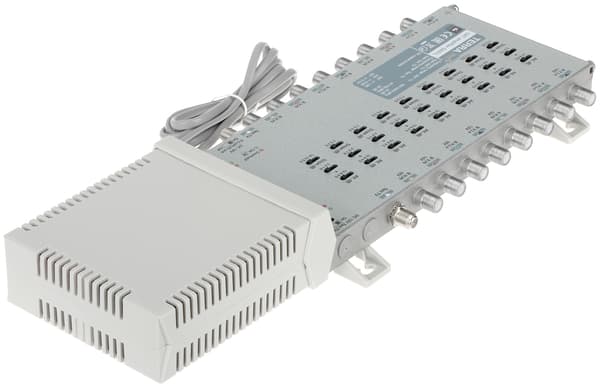

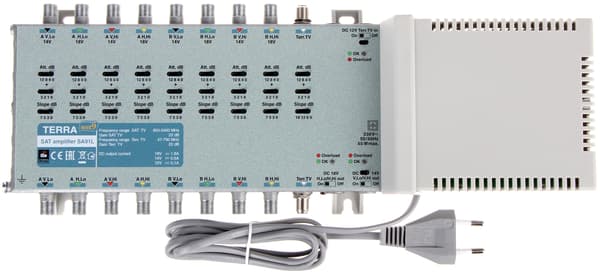

forstærker til SA-91L multiswitche 9 indgange / 9 udgange terra

SA-91L multiswitch-busforstærkeren er designet til brug i kollektive SMTV-systemer baseret på 9-indgangs multiswitche. Enheden er udstyret med otte satellitindgange og en DVB-T/radioindgang. Placeret ved installationens indgang muliggør den signalforstærkning og -udligning før videre distribution. Brug af SA-91L forstærkere muliggør konstruktion af omfattende multiswitch-systemer med op til flere hundrede udgange. Justering af signalniveau via kontakter sikrer parameterstabilitet over tid. Det støbte hus garanterer et højt niveau af afskærmning - klasse A.

• Indgange: 8x 950 MHz ... 2400 MHz, 1x 47 MHz ... 790 MHz
• Udgange: 2 x V.Lo, 2 x H.Lo, 2 x V.Hi, 2 x H.Hi, RTV
• SAT-forgreningsforstærkning: 22dB
• SAT-forstærkningskontrol: 0 ... 15dB i trin på 1 dB
• SAT-gain (kabel-forudligning): 0 / 3 / 5 / 7dB
• TV-tap-gain: 22dB
• TV-gain-kontrol: 0 ... 15dB i trin på 1 dB
• TV-gain (kabel-forudligning): 0 / 6 / 12 / 18dB
• Separation: Mellem SAT/SAT-indgange 30dB, Mellem TV/SAT-indgange 30dB
• Egenstøj: < 9dB
• Maksimalt SAT-udgangsniveau: 114dBµV
• Maksimalt TV-udgangsniveau: 109dBµV
• Strømforsyning til enheder: 14 VDC/ 0,5 A, 18 VDC/ 1,8 A (maks. 1 A for 1 linje)
• Strømforsyning til forforstærkere: 12 VDC/ 0,1 A
• DC-pas (maks.): 2 A
• Strømforsyning: 230 VAC, 50 / 60 Hz
• Strømforbrug: 7 W
• Driftstemperatur: -20 °C ... 50 °C
• Dimensioner: 364 x 135 x 52 mm
• Vægt: 1,07 kg
• Producent / Mærke: terra
• Garanti: 2 år
