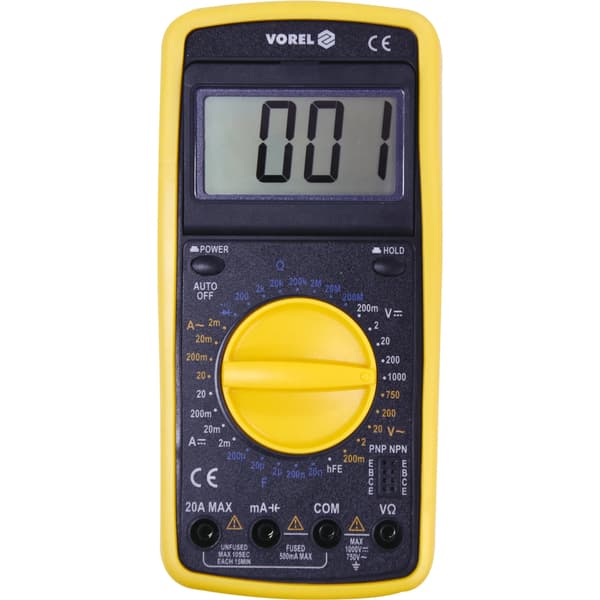

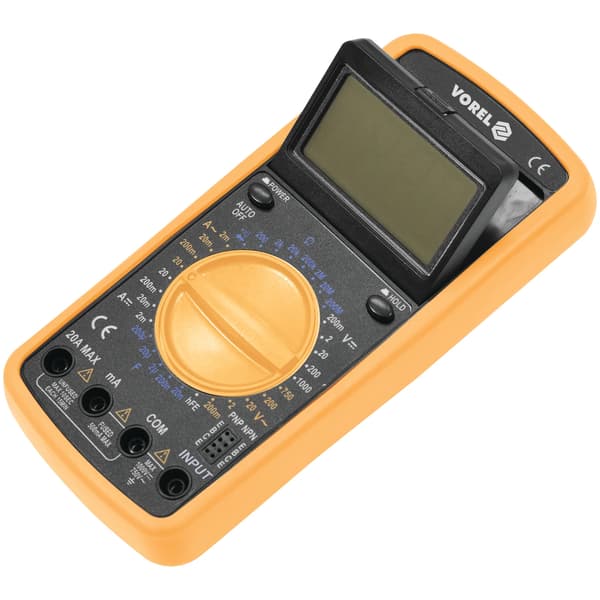

Universalmåler 81775 med manuel justering af måleområde, som muliggør grundlæggende og avancerede elektriske målinger. Det indbyggede LCD-display er monteret i en ramme med tiltjustering, så det kan indstilles i den mest behagelige arbejdsvinkel.

Grundlæggende målinger:

• AC-spændingsmåling: A.C. 0-750 V
• DC-spændingsmåling: D.C. 0-1000 V
• AC-strømmåling: A.C. 0-20 A
• DC-strømmåling: D.C. 0-20 A
• Modstandsmåling: 0-200 MΩ
• Diode test: IF 1mA, UR 1,5 V
• Kredsløbs kontinuitetstest: 0-100 Ω

Yderligere målinger:

• Kondensatormåling: 0-200 μF
• Transistortest hFe: 0-1000, indbygget måleindgang

Målenøjagtighed:

Eksempel på nøjagtighedsbestemmelse for AC-spændingmåling. Beregninger for måleresultatet: 235 V

• Mine Nøjagtighed for dette område: ±(1,2% + 5), opløsning 1 V
• Fejlberegning formel: (måleresultat x 1,2%) + 5 x opløsning
• Beregnelse: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V

Resultatet inklusive målefejl for angivelsen 235 V = 235 ± 7,82 V*

• Resultat inklusive målefejl for DC-spænding: 12 V = 12 ± 0,146 V
• Resultat inklusive målefejl for AC-strøm: 8 A = 8 ± 0,3 A*

Se skema med opløsning og nøjagtighed for det pågældende måleområde i brugsvejledningen.

*Måleren 81775 har ikke True RMS-funktion, derfor er ovenstående resultat kun korrekt ved sinusformede signaler.

Indbyggede funktioner:

• DATA HOLD - fastholder den aktuelle måleværdi på displayet

Yderligere oplysninger:

• LCD-display, maksimal vist værdi: 1999
• Audiosignal under kredsløbskontinuitetstest ved resistance under 30 Ω
• Automatisk skift mellem diode test og kontinuitetstest ved kredsløb under 100 Ω (kan ikke indstilles til kun diode test)
• Medfølgende målespidser
• Udviklet med overbelastningsbeskyttelse, måleenhed 20 A uden sikkerhedsring
• Herunder med ABS-kabinet og gummi-holster, som beskytter mod mekaniske skader
• Automatisk afbrydelse efter 15 minutters inaktivitet
• Lav batteri-advarselsindikator
• Betjening: 9 V batteri (6F22)

Advarsel!

Ved måling af ukendte værdier med manuel skift af måleområde via drejehjulet skal målingerne foretages fra det største til det mest præcise område, ellers risikerer man at beskadige enheden.
