Hovedtelefonforstærker med DAC

• Stationær tilstand 650mW+650mW

• Dobbelt digital-til-analog konvertere ES9069Q

• Ti-niveaus, meget præcis PEQ

• 16-core XMOS XU316

• Multi-trins, balanceret hovedtelefonforstærker THX AAA 78+

• Multi-trins Hi-Fi audio kredsløb

• 3-trins, 10-vejs strømforsyningsdesign

• Separate digitale og analoge sektioner

• Intuitivt punktdisplay

• Uafhængig USB Type-C strømforsyning

Vores stationære tilstand er blevet kontinuerligt forbedret med introduktionen af forskellige bærbare modeller, såsom: M17, Q7, M15S, Q15 og KA13. Nu er den forbedrede stationære tilstand kommet til KA17.

FIIO KA17 har en speciel stationær tilstand, aktiveret ved hjælp af en dedikeret D.Mode-kontakt. Når denne tilstand aktiveres, justerer KA17 automatisk digital-til-analog konverteren, forstærkerens strømforsyning og dens outputeffekt for at frigøre deres fulde potentiale ved højere outputeffekt.

Betydelig effektforøgelse

Ved passende strømforsyning på USB-input og med aktiveret stationær tilstand, samarbejder de fire THX-hovedtelefonforstærkere om bord i KA17 parallelt, hvilket sikrer større strøm og større samlet outputeffekt. Resultatet er en outputeffekt på op til 270 mW + 270 mW for single-ended output og op til 650 mW + 650 mW for balanceret output.

Fremragende ydeevne

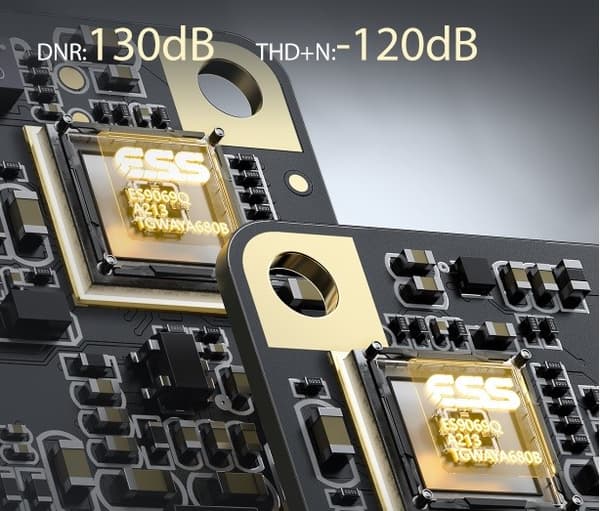

I KA17 er der anvendt to nye, flagskib digital-til-analog konvertere ESS ES9069Q, drevet af 32-bit HyperStream-teknologi fra fjerde generation. Disse chips kendetegnes ved endnu højere ydeevne, lavere energiforbrug og mindre digital støj end tidligere generationer, hvilket sikrer absolut fejlfri og ren audio baggrund.

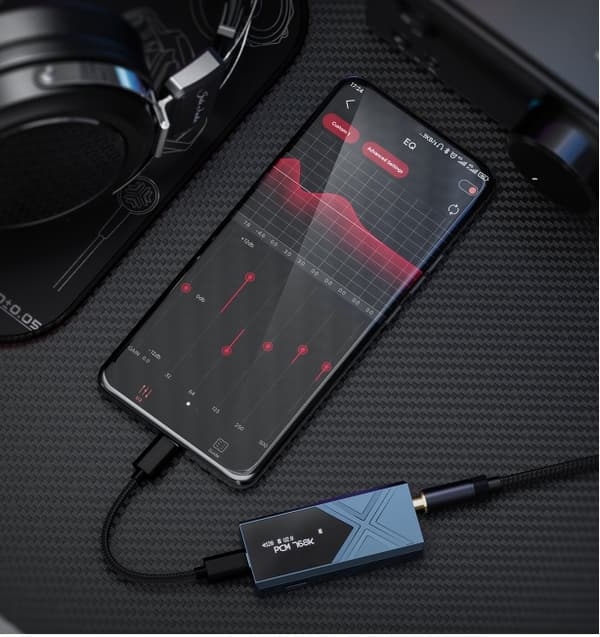

XMOS XU316-chippen gjorde det muligt for FIIO-ingeniører at udvikle en højt præcis, justerbar PEQ* med 10 konfigurerbare frekvensbånd. Den udviklede algoritme og PEQ-grænseflade fra FIIO muliggør præcis tuning af frekvens, forstærkning og båndbredde for hvert PEQ-bånd, hvilket tillader tilpasning af lyden i overensstemmelse med personlige præferencer.

*PEQ-justering understøttes i PCM-formater op til 192 kHz/24 bit.

*PEQ understøttes ikke i UAC1.0-tilstand.

16-core XMOS XU316 i audiofil klasse

USB-opgaver i KA17 håndteres af 16-core XMOS XU316. Dette er en sjælden chip i bærbare audioenheder. Chippen kendetegnes ved mindre forsinkelser, mere stabil signaloverførsel og bedre kompatibilitet end normalt anvendte USB-styringschips. I kombination med dobbelte kvartsoscillatorer kan KA17 håndtere forskellige digitale lydkilder med forskellige samplingfrekvenser.

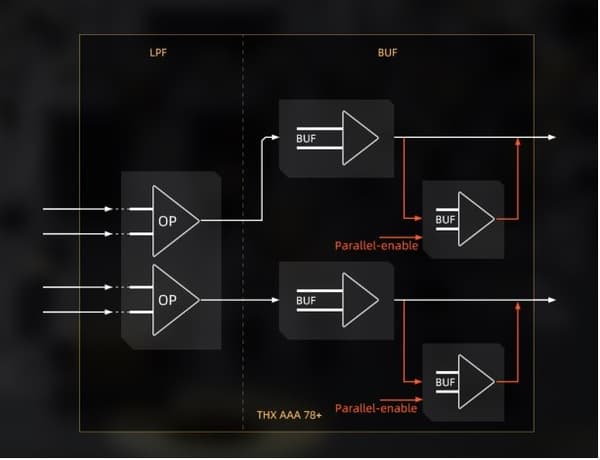

THX AAA 78-hovedtelefonforstærkeren har vist sig fremragende i vores M11 Pro og M11 Plus afspillere. Nu finder vi en endnu nyere og mere forbedret THX AAA 78+ om bord i KA17. THX AAA 78+ er en chip med 8 operationelle forstærkere, der arbejder parallelt i en 4-kanals, fuldt balanceret konfiguration, hvilket ikke kun muliggør opnåelse af større outputeffekt, men også mere detaljeret og realistisk lyd.

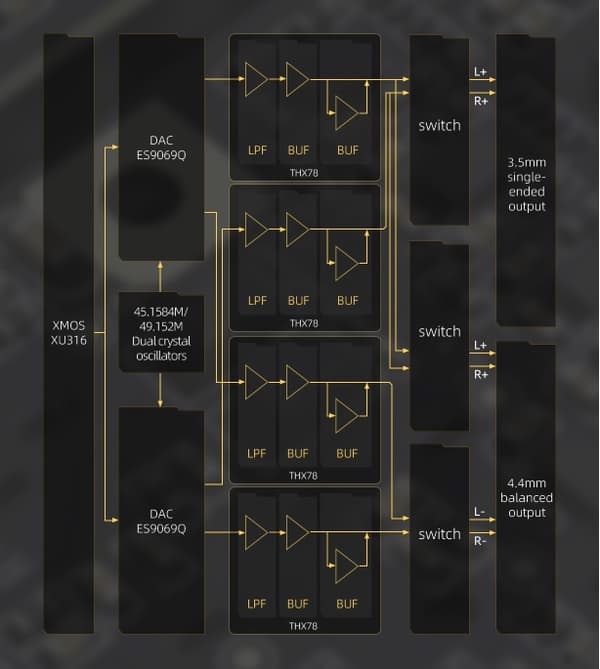

FIIO-ingeniører har formået at tilpasse design af audio-kredsløb fra mellem- og high-end digitale audio-afspillere til den kompakte KA17. Takket være præcis håndtering af digitale audiosignaler via kvartsoscillatorer med dobbelt oscillator og en højtydende DAC-konverter, der konverterer digitale signaler til analoge, sendt gennem en solid analog sektion bestående af LPF-spændingsforstærkning, BUF-strømudvidelse og parallelt arbejdende hovedtelefonforstærkere, kan du være sikker på, at KA17 er i stand til at gengive detaljer og dynamik i din musik på samme måde som en high-end digital audio-afspiller.

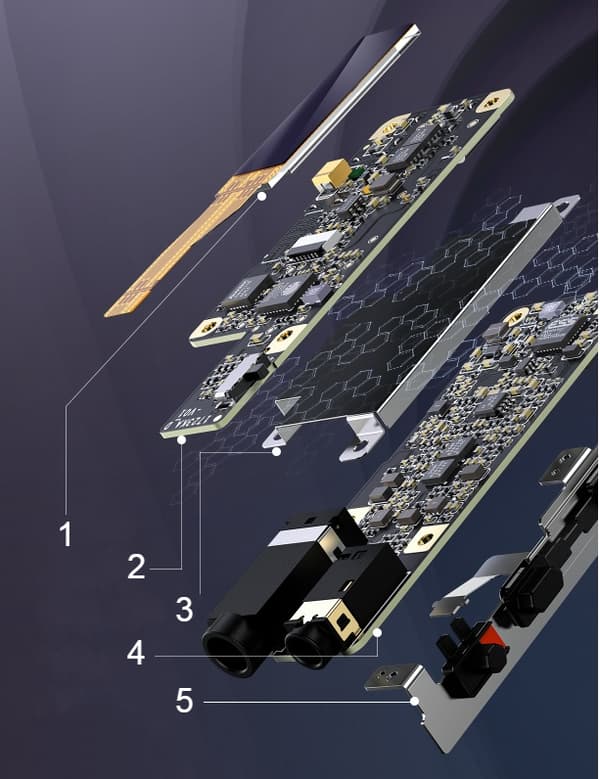

Digitale og analoge dele af KA17's audio-kredsløb findes på helt separate printplader, og hver af dem er udstyret med en skærmet kappe, der sikrer fuld isolation. Denne løsning garanterer, at den digitale og analoge del af audio-kredsløbet ikke forstyrrer hinanden, hvilket muliggør præcis behandling af audiosignaler.

Inde i KA17 findes en 3-trins strømforsyning med 3 hovedveje. Tre hovedfaser i strømforsyningen omfatter første trin filter + overspændingsbeskyttelse, andet trin DC-DC forstærkning konvertering og tredje trin LDO-spændingsstabilisering. Denne elektriske energifiltrering vedrører hver af de tre hovedstrømforsyningsveje, en til digital signaldel, digital-til-analog konvertering og analog signaldel i audio-kredsløbet. Desuden er strømforsyningskredsløbet opdelt i ti mindre veje. Den i KA17 anvendte strømforsyning bruger mange af de samme principper som dem, der anvendes i stationære hovedtelefonforstærkere, hvilket sikrer et solidt fundament for KA17's fremragende lyd.

KA17 bruger et punktdisplay med en diagonal på 0,91 tommer, som på en læselig måde angiver forskellige funktioner. Desuden gør dets forbindelse med fysiske knapper det nemt at justere forskellige indstillinger, såsom skærmorientering, filtre eller displayets timer.

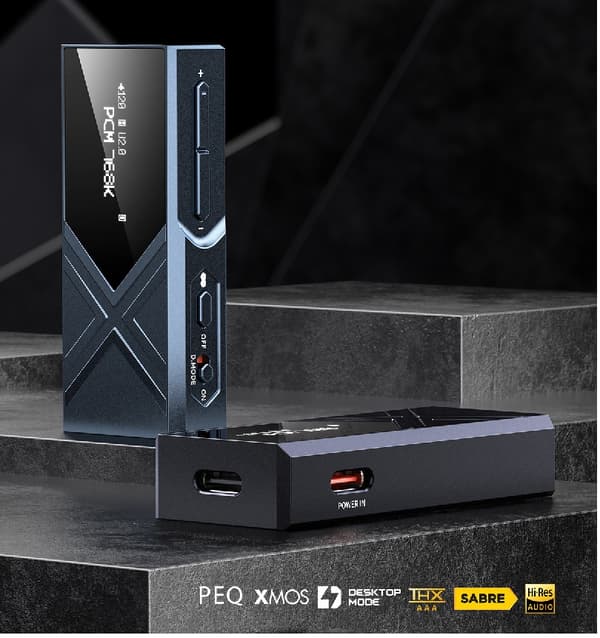

KA17 er udstyret med to USB Type-C porte. En af dem er en typisk port brugt til at forbinde med andre enheder, såsom telefoner, tablets og computere. Den orange port placeret på siden af enheden er beregnet til brug med en ekstern strømforsyning. Når en ekstern strømkilde tilsluttes denne port, kan KA17 opnå højere outputeffekt og bedre ydeevne uden at bruge batteriet på telefonen eller anden tilsluttet enhed.

I KA17 er der indbyggede systemer til overvågning af temperatur og DC-udgang, som sikrer, at både enheden selv og tilsluttede hovedtelefoner ikke beskadiges under usædvanlige forhold. Man kan også indstille maksimalt lydstyrkeniveau for at forhindre utilsigtede høreskader på grund af for høj lyd.

① KA17*1

② Etui i økologisk læder*1

③ Datakabel USB Type-C til OTG*1

④ USB Type-A til C-adapter*1

⑤ Støvtæt USB-propdæksel*2

⑥ Kort brugervejledning*1

⑦ Garantikort*1

Teknisk specifikation:

• • USB-chip: XMOS XU316
• • Digital-til-analog konverter: ES9069Q*2
• • Operationsforstærker: OPA1662*2
• • Hovedtelefonforstærker: fuldt balanceret THX AAA 78+
• • Maksimalt antal understøttede formater:
• - Asynkron 768 kHz/32 bit, DSD512, fuld MQA-dekodning
• • USB DAC-driverløs tilstand: understøttet
• • Display: punktdisplay med diagonal på 0,91 tomme
• • Hovedtelefonudgange: single-ended 3,5 mm + balanceret 4,4 mm
• • Dimensioner: ca. 64,0 x 27,7 x 12,7 mm
• • Vægt: ca. 33,5g

• Outputeffekt 1:

- L+R≥270mW+270mW (32Ω/THD+N<1%/single-ended tilstand/stationær tilstand)

• Outputeffekt 2:

- L+R≥650mW+650mW (32Ω/THD+N<1%/balanceret tilstand/stationær tilstand)

• Outputeffekt 3:

- L+R≥140mW+140mW (32Ω/THD+N<1%/single-ended tilstand/uden stationær tilstand)

• Outputeffekt 4:

- L+R≥300mW+300mW(32Ω/THD+N<1%/balanceret tilstand/uden stationær tilstand)

• Outputeffekt 5:

- L+R≥30mW+30mW (300Ω/THD+N<1%/ single-ended tilstand/stationær tilstand)

• Outputeffekt 6:

- L+R≥90mW+90mW (300Ω/THD+N<1%/balanceret tilstand/stationær tilstand)

• Signal-støj-forhold: ≥126dB (vægtet A)

• Støjniveau: PO<2μV (vægtet A); BAL<2,2μV (vægtet A)

• THD+N: <0,0004% (1 kHz/32 kΩ)
