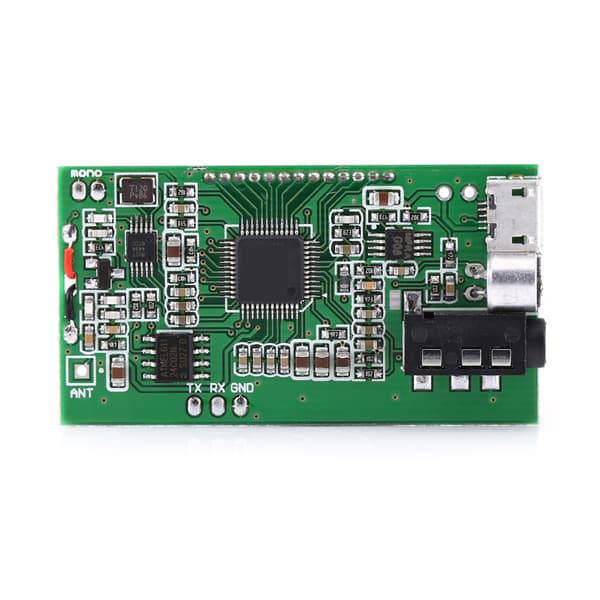

Dette FM-sendermodul leverer højtydende lydudsendelse med avanceret digital signalbehandling og stabil frekvenskontrol. Dets kompakte design og alsidige inputmuligheder gør det velegnet til forskellige applikationer, herunder trådløse mikrofoner, computerlydudsendelse og FM-radiotransmission.

Produktet har avanceret digital lydsignalbehandling (DSP) og FM-fase-låst sløjfe-moduleringsteknik (PLL), hvilket sikrer mindre lydforvrængning og mere stabil ydeevne. LCD-displayet giver intuitive og nøjagtige aflæsninger med meget lavt strømforbrug og minimal støjinterferens. En indbygget 30-trins digital lydstyrkejustering muliggør nem lydstyrkekontrol via knaptryk. Data gemmes automatisk, når strømmen afbrydes, og modulet bruger en kvartskrystal til frekvensstabilisering, så emissionsfrekvensen ikke driver med temperaturændringer. Det understøtter også seriel port kommando kontrol for avancerede brugere.

Specifikationer:

- Udgangseffekt: 100mW

- Frekvensrespons: 50Hz til 18KHz

- Emissionsfrekvens: 87.0MHz til 108.0MHz (lukket campusudsendelse), 76.0MHz til 108.0MHz (åben campusudsendelse)

- Frekvensjustering: 0.1MHz pr. knaptryk, 1.0MHz pr. langt tryk (tryk og hold)

- Moduleringstilstand: Standard FM

- Kanal: LINE/USB (stereo), MIC (enkeltkanal)

- Ækvivalent støj: ≥30dB

- Indgangsspænding: DC 3V til 5V

- Strøm: 35mA

- Emissionsafstand: 100 meter (kun til reference, testet med 75cm antenne på åbent terræn)

- Størrelse: 49 x 26.5mm / 1.93 x 1.04 tommer

- Displaystørrelse: 24 x 15mm / 0.94 x 0.59 tommer

- Velegnet til: FM-radio, trådløs mikrofon, computerlydudsendelse (tilslut via USB)

Brugsanvisning:

1. Brug et batteri eller en nedtransformerende reguleret strømforsyning som strømkilde. Switch-mode strømforsyninger uden filtrering, såsom powerbanks, telefonopladere eller switch-spændingsregulerede DC-DC-moduler, kan ikke bruges, da højfrekvent konverteringsinterferens vil påvirke dette modul.

2. For USB-lydudsendelse skal du tilslutte et USB-kabel og forbinde modulet til en computer. USB-porten udsender 5V, så den kan forsyne modulet med strøm. Computeren installerer automatisk en driver og navngiver modulet \"CD002\" som lydudstyr. Aktiver \"CD002\" i computerens stemmeindstillinger, og lyd kan udsendes via FM gennem dette modul.

3. For LINE-kanal som lydkilde skal du tilslutte den ene ende af et lydkabel til 3.5mm lydstikket og den anden ende til dit lydudstyr (f.eks. mobiltelefon). Modulet skifter automatisk til LINE-kanalen.

4. For MIC som lydkilde skal du blot frakoble USB- og LINE-forbindelserne, og modulet skifter automatisk til MIC-kanalen. Dette modul inkluderer en højfølsom elektretmikrofon og kan bruges som en trådløs mikrofon. Juster sendevolumen for den bedste lydoptagelseseffekt.

5. Modulet har en TTL-spændingsniveau seriel port kontrolgrænseflade. For TTL seriel kommunikation skal du tilslutte UART_RX, UART_TX og GND. Brug en computer seriel port eller MCU til at styre modulet i stedet for at trykke på knapper. Bemærk, at computer serielle porte ikke er TTL-spændingsniveau, så en RS232 til TTL-adapter eller USB til TTL seriel modul er nødvendig. Seriel port kontrol kræver professionel viden, så du kan springe denne del over, hvis du er usikker.

Brugerindstillinger:

1. Baggrundsbelysningsindstilling: Tryk og hold \"FRE+\" og \"FRE-\" nede samtidigt, og tænd derefter for strømmen. Hvis modulet viser \"B1\", er baggrundsbelysningen altid tændt; hvis det viser \"B0\", tænder baggrundsbelysningen i 20 sekunder og slukker derefter. Genstart modulet for at aktivere indstillingen (standard er \"B0\").

2. Åben eller luk campusudsendelse: Tryk og hold \"VOL+\" og \"VOL-\" nede samtidigt, og tænd derefter for strømmen. Hvis modulet viser \"C1\", er campusudsendelse åben; hvis det viser \"C0\", er den lukket. Genstart modulet for at aktivere indstillingen (standard er \"C0\").

3. Stereo eller enkeltkanal sendetilstand: Der er 2 loddepunkter \"M\" og \"G\" på bagsiden af modulet. Tilslutning af disse punkter fører til enkeltkanaltilstand, mens frakobling af dem fører til stereotilstand (standard er stereo). Bemærk, at den indgående lydkilde og radio også skal være stereo for en stereoeffekt.

Bemærk:

1. Strømforsyningsspændingen skal være DC 3V til 5V.

2. Rør ikke ved bagsiden af modulkomponenterne, mens det arbejder, da dette kan forårsage fejlfunktion eller udbrænding fra en kortslutning.

Pakken inkluderer:

1 x Modul

Bemærk venligst, at den nye type og den gamle type af dette produkt vil blive sendt tilfældigt, og sørg for, at du ikke har noget imod det, før du bestiller.
