Dette er et integreret serielt input/output fælles katode display drivermodul, designet til at forbinde en mikroprocessor med et 8-cifret 7-segment digitalt LED-display. Det kan også bruges med et søjlediagramdisplay eller 64 uafhængige LED'er. Modulet har en on-chip B-type BCD-enkoder, en multi-kanal scanningsløkke, segmentorddriver og en 8 x 8 statisk RAM til lagring af hver dataværdi. Hver data kan adresseres individuelt, så du behøver ikke at omskrive hele displayet ved opdatering, og du kan vælge at kode eller ikke kode hver data efter behov. Enheden inkluderer en 150μA lavstrøms nedlukningstilstand, analog og digital lysstyrkekontrol, et scanningsgrænseregister, der tillader visning af 1 til 8 bit data, og en detektionstilstand, der får alle LED'er til at udsende lys. Kun 3 IO-porte er nødvendige for at drive en punktmatrix, uden flimmer under visning, og den understøtter kaskadekobling til større opsætninger.

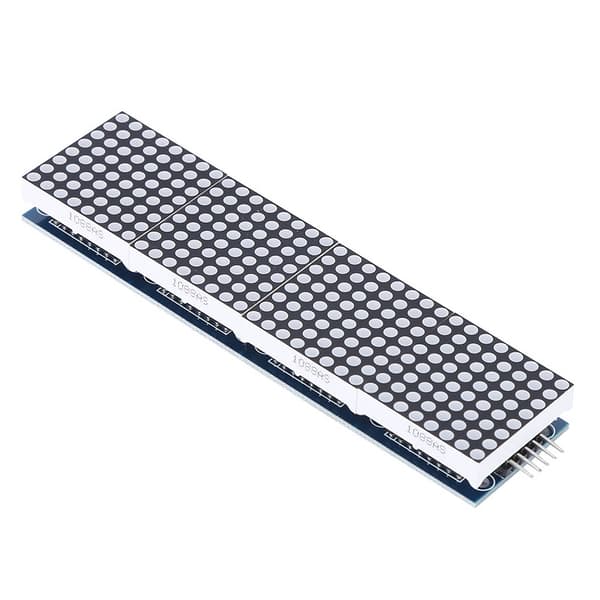

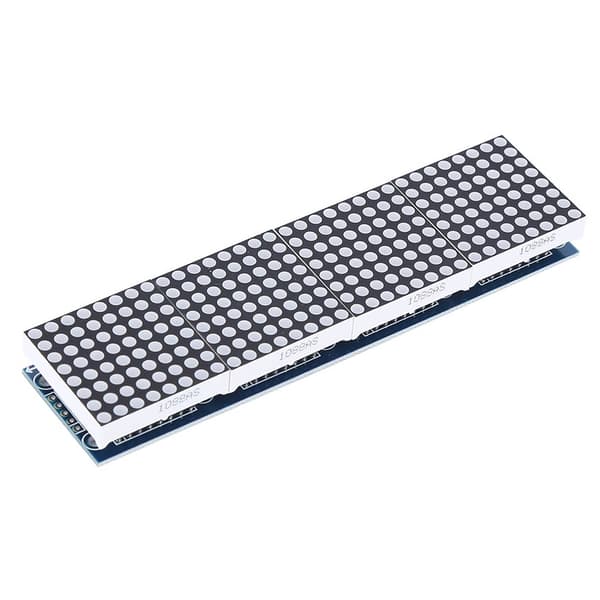

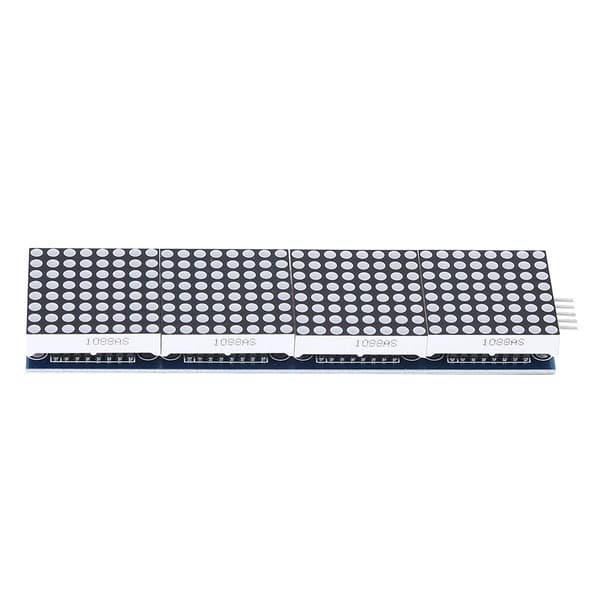

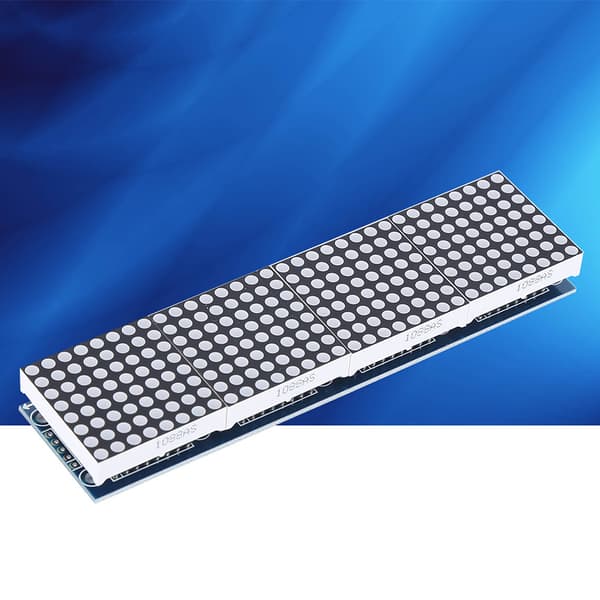

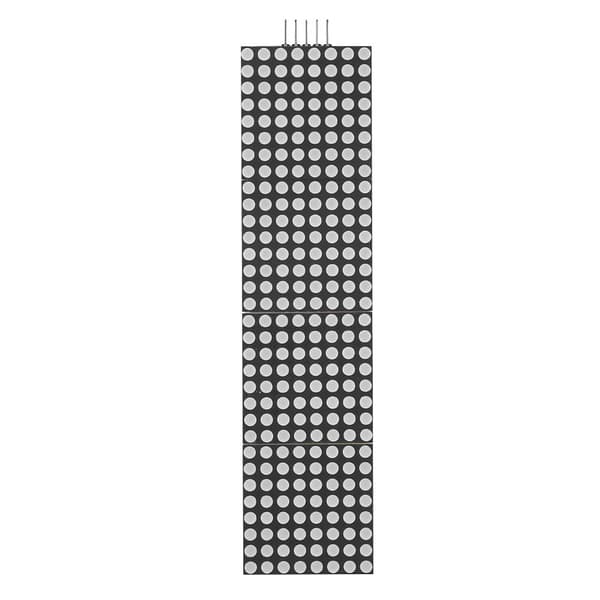

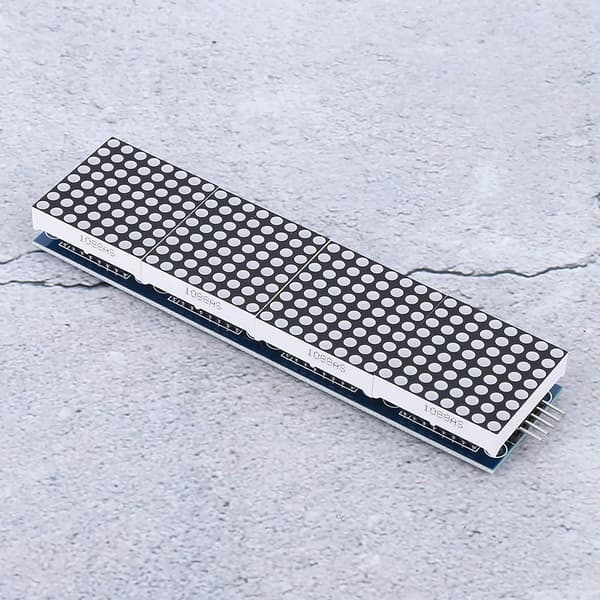

Varetype: Dot Matrix Kontrolmodul

Materiale: Syntetisk pap

Et enkelt modul kan drive en 8 x 8 fælles negativ punktmatrix

Modulets arbejdsspænding: DC5V

Fastgørelsesskruehuller: 64

Huldiameter: Ca. 3 mm / 0,1 tommer

Ledningsinstruktioner:

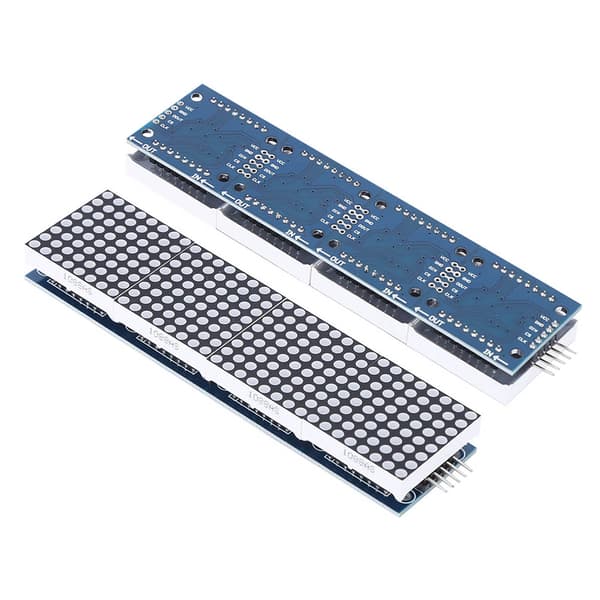

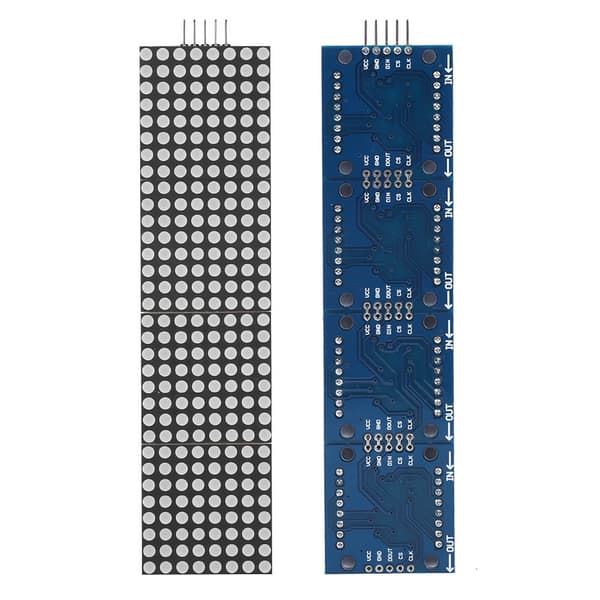

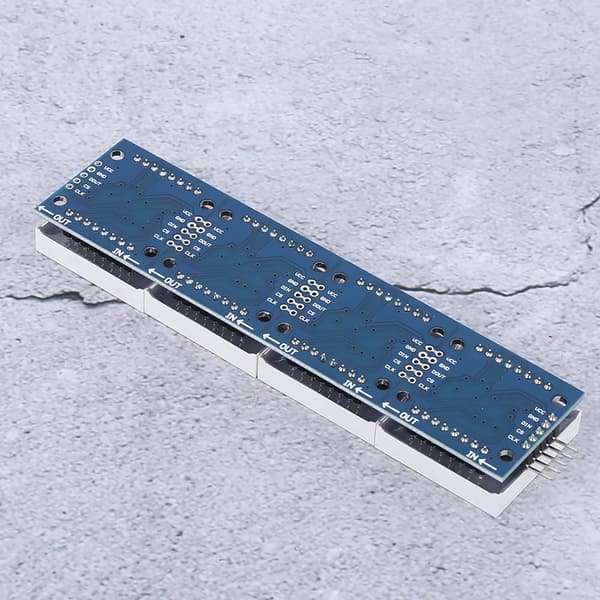

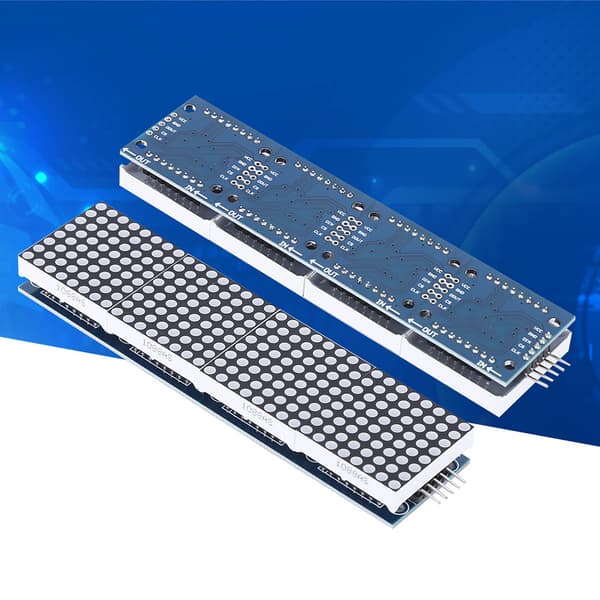

1. Venstre side af modulet er inputporten, og højre side er outputporten.

2. Når du styrer et enkelt modul, skal du kun forbinde inputporten til CPU'en.

3. Når flere moduler er kaskadekoblet, skal du forbinde inputtet fra det første modul til CPU'en, outputtet fra det første modul til inputtet fra det andet modul, outputtet fra det andet modul til inputtet fra det tredje modul og så videre.

Tag 51 Microcontroller som eksempel:

VCC til 5V

GND til GND

DIN til P2.2

CS til P2.1

CLK til P2.0

Pakken inkluderer:

1 x Dot Matrix Kontrolmodul

1 x 5-bens kabel
