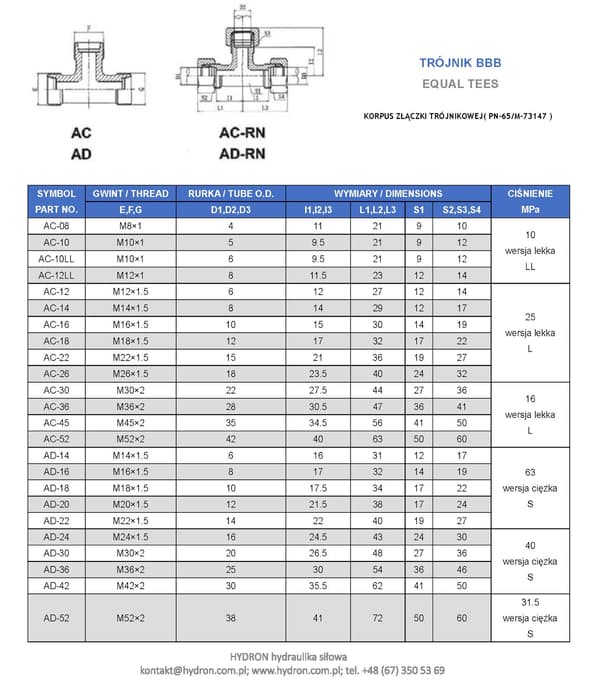

BBB t-shirt M24X1.5 16S

HYDRAULISK FORBINDELSESTØRRELSE BBB M24x1.5

Anvendelse:

Udbredt anvendt i hydrauliske systemer inden for landbrug, havebrug, skovbrug, byggeri og industri.
T-stykke, standardiseret letvægtsversion med konisk selvtætnende fastspænding ved tilspænding. Designet til tilslutning af tre hydrauliske ledninger eller til tilslutning til andre stik med det samme koniske system.
Den har ikke gummitætninger eller tætningsområder og er ikke egnet til at skrue ind i huset på f.eks. en pumpe, cylinder eller fordeler.



Nyttige data:

Gevinddiameter M24X1.5
Ydre diameter [mm]: 23,6 - 23,9

Tekniske data:

Spændevinkel på konus: 24° (typisk for den polske standard)
Gevind på alle sider: udvendig metrisk M24X1.5
Version: tung
Tryk: 400 bar
Væsketype: hydraulisk olie

Materiale:
galvaniseret automatstål

Fremstillet i henhold til polsk standard: PN-65/M-73147

Det er muligt at bestille sæt:

Version A – T-stykke + 3 x skærering + 3 x møtrik

Version B – T-stykke + 3 x kuglehoved + 3 x møtrik


Vi tilbyder også T-stykker med tomme- og JIC-gevind.

mærkning i henhold til Ermetto : XT 16-S | T16S

mærkning i henhold til Rastelli-Raccordi : TS100-16S

Betegnelse for rollebesætning: 103919.1

betegnelse i henhold til Vitillo: TME16S.1

betegnelse i henhold til Manual: B89081-24-24

SYMBOL: AD-24



T-stik

T-stik / Equal Cross

TN 100
