BBB T-shirt M22X1.5 14S

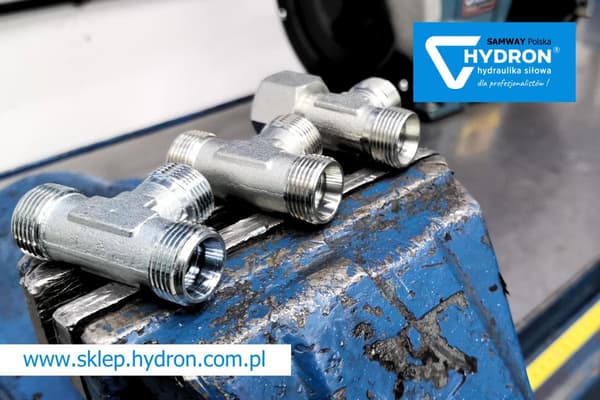

HYDRAULISK FORBINDELSE BBB T-STIK M22x1.5

Anvendelse:
Anvendes i vid udstrækning i hydrauliske systemer inden for landbrug, havebrug, skovbrug, byggeri og industri.
T-stik, standardiseret letvægtsversion med konisk selvtætnende fastspænding ved tilspænding. Designet til tilslutning af tre hydrauliske ledninger eller til tilslutning til andre stik med samme koniske system.
Den har ikke gummitætninger eller tætningsområder og er ikke egnet til at skrue ind i huset på f.eks. en pumpe, cylinder eller fordeler.



Nyttige data:

Gevinddiameter M22X1.5
Ydre diameter [mm]: 21.6 - 21.9

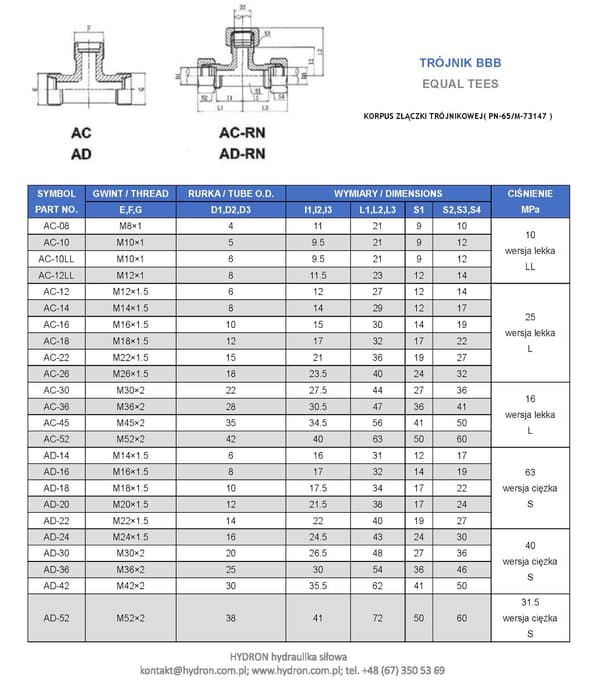

Tekniske data:

Spændevinkel på konus: 24° (typisk for den polske standard)
Gevind på alle sider: udvendig metrisk M22X1.5
Version: tung
Tryk: 630 bar
Væsketype: hydraulisk olie

Materiale:
galvaniseret automatstål

Fremstillet i henhold til polsk standard: PN-65/M-73147

Det er muligt at bestille sæt:

Version A – T-stykke + 3 x skærering + 3 x møtrik

Version B – T-stykke + 3 x kuglehoved + 3 x møtrik


Vi tilbyder også T-stykker med tomme- og JIC-gevind.

mærkning i henhold til Ermetto : XT 14-S | T14S

mærkning i henhold til Rastelli-Raccordi : TS100-14S

mark by Cast: 103918.1

betegnelse i henhold til Vitillo: TME14S.1

betegnelse ifølge Manula: B89081-22-22

SYMBOL: AD-22
